Шаблон для соединения кузовов Blum 42.0700.01- v2

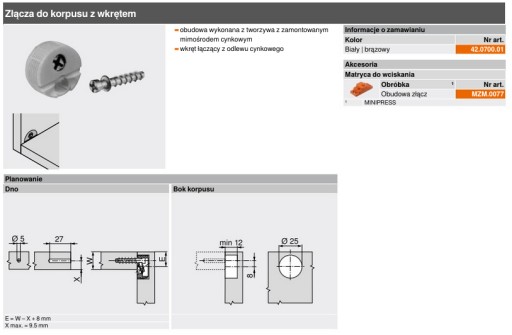

Szablon służący do dokładnego wiercenia otworów pod system do łączenia korpusów (mimośrodów) firmy Blum - 42.0700.01

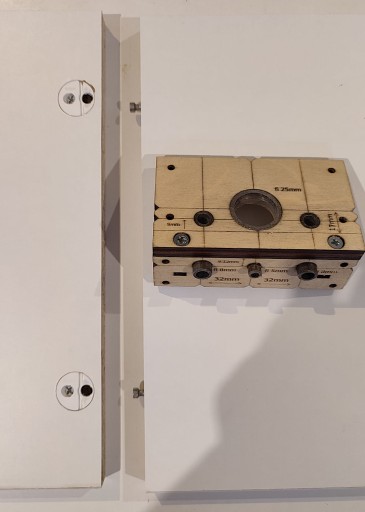

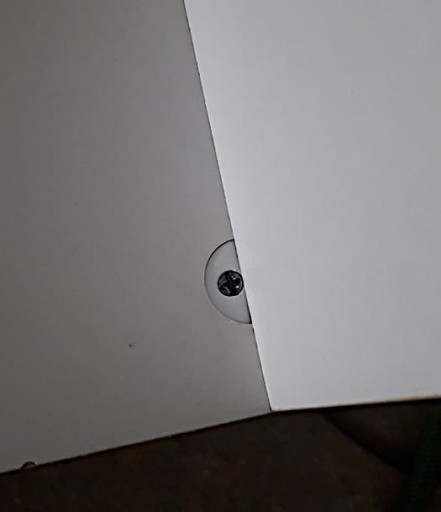

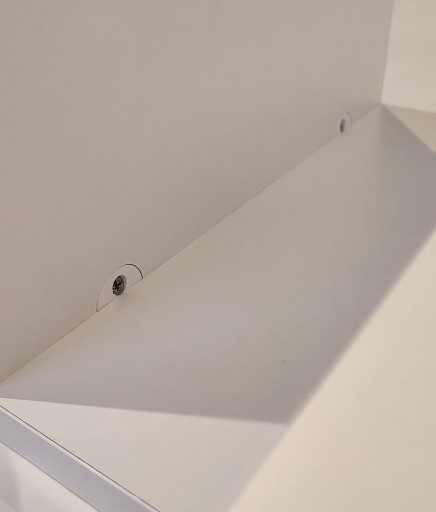

Zbudowany z dwóch płytek połączonych pod kątem 90 stopni. Pozwala zarówno na nawiercenie otworu pod mimośród (fi 25mm) jak pod trzpień i ewentualnie kołki fi 8mm.

W otworach tulejki stalowe o wysokości 12mm (duża płytka) i 18mm mała płytka.

Konfiguracja szablonu:

- na górnej płytce

- 2 tulejki z utwardzanej stali narzędziowej (55 HRC):  2x fi 8mm o wysokości 18mm,

- 3 tulejki ze stali narzędziowej:  2x fi 5mm, 1x fi 25mm o wysokości 12mm,

- na dolnej płytce 3 tulejki z utwardzanej stali narzędziowej (55 HRC): 1x fi 5mm, 2x fi 8mm o wysokości 18mm

- dystans od trzpienia do środka otworu fi 25mm - 32m,

- w zestawie 6 dystansów: 3 z preszpanu o grubości 0,6mm, 2 z preszpanu o grubości 0,9mm, 1 ze sklejki o grubości 3mm.
