РЕГУЛИРУЕМЫЙ СТАБИЛИЗАТОР НАПРЯЖЕНИЯ ПРЕОБРАЗОВАТЕЛЬ МОДУЛЬ ПИТАНИЯ LM7812 12В

XELE0000038

STABILIZATOR NAPIĘCIA - ZASILACZ - MODUŁ - LM 7812 12V 1,2A

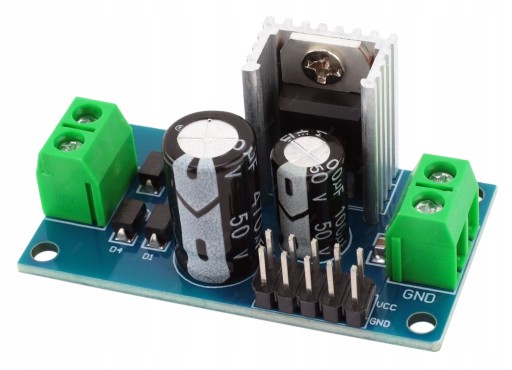

Kompletny moduł zasilacza DC o stałym napięciu wyjściowym 12,0V.

Moduł oparty jest na liniowym stabilizatorze napięcia LM 7812 w obudowie TO-220 i dodatkowo wyposażony w radiator.

Zaciski wejściowe są to złącza ARK 2 do przykręcenia przewodów (nie ma konieczności lutowania).

Podłączenie:

Na wejście modułu (od lewej) podajemy napięcie wejściowe zmienne AC z transformatora lub wyższe napięcie stałe DC które chcemy obniżyć do wartości 12V. Polaryzacja napięcia wejściowego nie ma znaczenia, ponieważ na wejściu mamy 4 diody prostownicze w układzie Gretza.

Wyjściowe stabilizowane napięcie jest podawane na terminal ARK-2 do przykręcenia przewodów i dodatkowo na złącza typu GOLD-PIN. VCC jest to wyjście (+) napięcia, a GND to masa (-).

Moduł wyposażony w diodę LED.

Specyfikacja:

• stabilizator LM 7812 w obudowie TO220 + radiator
• napięcie wejściowe: 15 - 20V DC/AC
• napięcie wyjściowe stabilizowane DC: 12,0V
• maksymalny prąd wyjściowy: do 1,2A  (chwilowy)
• zabezpieczenia wewnętrzne stabilizatora: nadprądowe oraz przeciw przegrzaniu
• płytka drukowana dwustronna z metalizacją otworów
• złącze: skręcane 2x ARK-2
• wymiary: 26 X 49mm
