РАСПРЕДЕЛИТЕЛЬ ДЛЯ ОТОПИТЕЛЬНЫХ КОРПУСОВ НА 6 КОНТУРОВ С КЛАПАНАМИ +

Rozdzielacz ogrzewania grzejnikowego 6-sekcyjny + złączki

DANE TECHNICZNE:

Zastosowanie: Rozdzielenie sekcji ogrzewania grzejnikowego, na poszczególne grzejniki. Bezpieczniejsza alternatywa dla instalacji "trójnikowej".

Temperatura pracy: do 120°C

Ciśnienie pracy: do 10 bar

Wymiary:

• szerokość: 305 mm
• rozstaw belek: 210 mm

Materiał:

• Belka - mosiądz
• Korek - mosiądz
• Zawór grzybkowy - mosiądz
• Uchwyt rozdzielacza - stal ocynkowana
• Pokrętło - tworzywo

Produkt zawiera:

2x belka 6-obwodowa

2x uchwyt rozdzielacza ze stali ocynkowanej o rozstawie 210mm

12x zawór z pokrętłem i nyplami pod złącze eurokonus

12x złącze eurokonus 16 x 3/4" z podwójnym O-ringiem

2x korek 1" rozdzielacza z uszczelką

Zastosowanie:

Ogrzewanie grzejnikowe jest jednym z najczęściej stosowanych systemów ogrzewania zarówno w nowoczesnym jak i starym budownictwie. Instalacja rozdzielaczowa jest bezpieczniejsza niż tradycyjna trójnikowa. Zapobiegamy przypadkowym wyciekom, ponieważ instalacja nie jest łączona pod wylewką, a do każdego grzejnika dochodzą osobne rury zasilająca i powrotna. Rozwiązanie jest idealne, ponieważ przy rozbudowie instalacji zawsze można dokręcić do rozdzielacza kolejny element, dokładając grzejnik do pomieszczenia, bez konieczności kucia wylewki i szukania pod nią rur.

Rozdzielacz może być stosowany z każdym rodzajem urządzenia grzewczego, w tym kotłów zasypowych na ekogroszek, pellet, olej, kotłów gazowych, pomp ciepła. Posiadanie instalacji ogrzewania podłogowego nie wyklucza posiadania instalacji grzejnikowej w modelu hybrydowym.

W tym przypadku nawet przyszłościowo, można zbudować instalację grzejnikową relatywnie niewielkim kosztem, z myślą o zamontowaniu w przyszłości grzejników. Prezentowane rozdzielacze nadają się do tego idealnie.

Zawór rozdzielaczowy:

Montaż na belce: Belki mosiądz 39mm

Zastosowanie: manualny zawór odcinający

Gwint nypla redukcyjnego: 3/4" x 1/2"

W nowoczesnym budownictwie coraz częściej odchodzi się od instalacji grzejnikowych, tworzonych systemem trójnikowym, a zastępuje systemem rozdzielaczowym znacznie bezpieczniejszym. Pokrętło chodzi płynnie, w celu jego zdjęcia do montażu należy pociągnąć ze znaczną siłą do góry. Nypel redukcyjny jak widać na załączonym zdjęciu jest solidny i gruby, co wyróżnia się na tle konkurencji.

Zawór manualny jest zaworem grzybkowym. Odpowiada za całkowite zamknięcie zaworu w celach serwisowych lub dla nastaw. Regulacja polega na odkręceniu lub dokręceniu pokrętła. Cyfry przedstawione na pokrętle mają na celu informowanie w jakiej pozycji znajduje się zawór. W zależności od ilości obrotów, po regulacji należy wyciągnąć pokrętło i ustawić w wymaganej pozycji 0 - 5.

1 pozycja regulacyjna odpowiada około pół obrotu zaworu. Regulacje zaczynamy od maksymalnie zamkniętego zaworu. Półtorej obrotu odpowiada połowie maksymalnego otwarcia.

Regulacja nie zawsze jest konieczna, czasem wystarczy maksymalne otwarcie wszystkich zaworów, a ich zakręcenie będzie konieczne jedynie przy serwisie.

Belka rozdzielaczowa:

Gwinty:

• góra, dół - 1/2"
• boczne - 1"

Rozstaw otworów: 50 mm

Temperatura pracy: do 120°C

Ciśnienie pracy: do 10 bar

Produkt to belka z otworami na przelot (jeden od góry i jeden od dołu). Rozstaw otworów to 50mm - jest szerszy ze względu na łatwiejszy montaż zaworów, wkładek, siłowników termoelektronicznych, uchwytów rozdzielaczowych, daje również więcej miejsca dla użytkownika i zmiany nastaw. Mosiądz jest solidny i jednolity, bez ubytków i defektów.

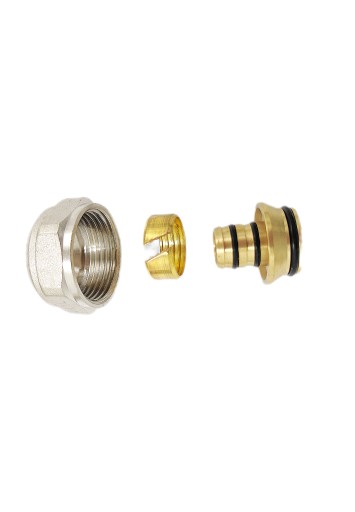

Adapter euroconus

Średnica: 16mm x 3/4"

Zastosowanie: Złączka do rozdzielacza, grzejników, zaworów

Uszczelnienie: Podwójny O-ring + uszczelka

W skład oferty wchodzi:

• 1x mosiężny pierścień dociskowy
• 1x nakrętka
• 1x grzybek

Złączka 16 x 3/4" znana również jako adapter euroconus jest stosowana do łączenia systemu pex i pe-rt na gwint 3/4", na przykład do rozdzielacza ogrzewania podłogowego, rozdzielacza ogrzewania grzejnikowego, zaworów grzejnikowych typu V. Jej wielką zaletą jest uszczelnienie podwójnym O-ringiem od wewnątrz rury, a także uszczelką dociskową. Złączka dociska się dzięki mosiężnemu pierścieniowi do ścianki rury. Adapter pasuje do każdego typu rur 16 x 2.0.

Korek rozdzielacza, jest elementem który zamyka przelot z drugiej strony belki. Po odkręceniu korka, instalację można modyfikować i rozbudowywać. Korek posiada grubą uszczelkę dociskową. W centralnej części korka, po zewnętrznej stronie, znajduje się otwór na klucz sześciokątny typu imbus, dla ułatwienia w montażu i demontażu. Całość jest solidna i estetycznie wykończona.

Zdjęcia i opis produktu są autorskie.
