Блок питания макетной платы AVT3072

Zasilacz do płytek stykowych, AVT3072 - zestaw do samodzielnego zlutowania! (wymaga lutowania)

Producent: AVT

Zdjęcia poglądowe, przedstawiające zestaw zlutowany.

Wybrane parametry:

• regulacja napięcia: płynna i skokowa (1.5V, 3,3V, 5V i 9V)
• obciążalność: do 1,5A
• napięcie zasilania: 12...24V
• wbudowane zabezpieczenie przed odwrotną polaryzacją
• możliwość uzyskania na płytce stykowej dwóch, niezależnych napięć
• wymiary płytki: 60x33 mm
• w zestawie płytka PCB, dokumentacja, komplet elementów wymieniony w dokumentacji i linku pdf zamieszczonym poniżej oraz zaprogramowany układ (jeśli występuje w projekcie)

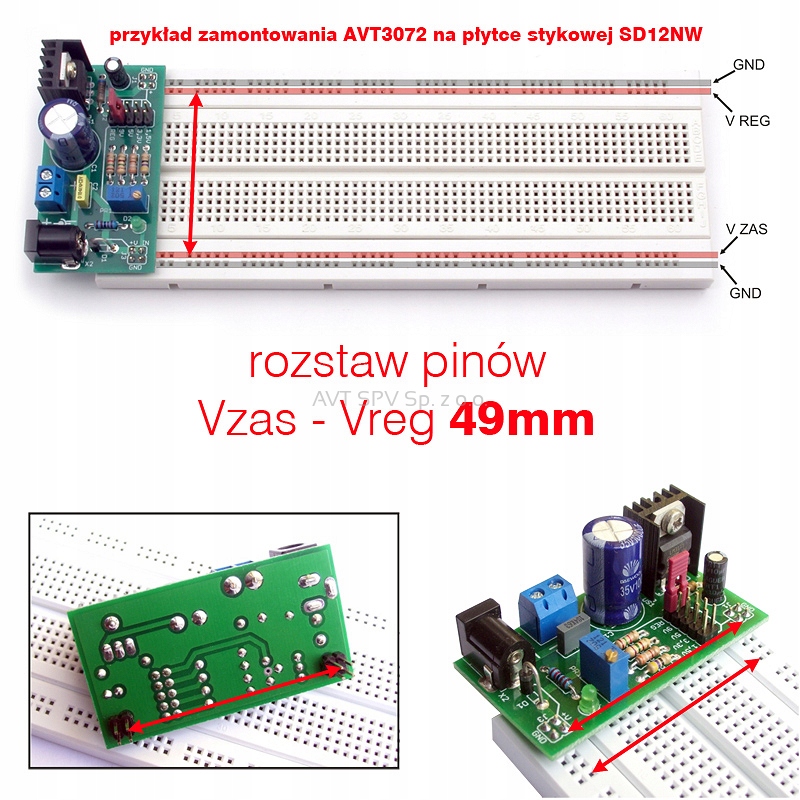

Zasilacz pasuje do płytek prototypowych SD12NW i innych o rozstawie 49mm (patrz: foto)

Do AVT3072 proponujemy zasilacz 12V 1.4A lub 1.5A

Uniwersalny zasilacz do płytek stykowych. Przewidziano w nim skokową nastawę napięcia wyjściowego 1.5V, 3.3V, 5V , 9V za pomocą zworki Jumper oraz płynną regulację napięcia wyjściowego za pomocą potencjometru.

Przed zakupem obowiązkowo zapoznaj się z dokumentacją!

Dokumentacja dostępna pod adresem (skopiuj link do nowego okna przeglądarki)

http://serwis.avt.pl/manuals/AVT3072.pdf

Zobacz film pokazowy na YouTube - https://youtu.be/HCe38Dq3Nss

Zdjęcie poglądowe, przedstawiające zawartość zestawu. Pojedyńcze elementy mogą czasami różnić się wyglądem. Nie zmienia to jednak ich podstawowych właściwości
