Домофон Cyfral Cosmo R1 1-семейный, черный, брелоки (белый унифон)

COSMO R1 to dwużyłowy zestaw domofonowy polskiej firmy Cyfral. Wyposażony jest w czytnik breloków zbliżeniowych RFID.

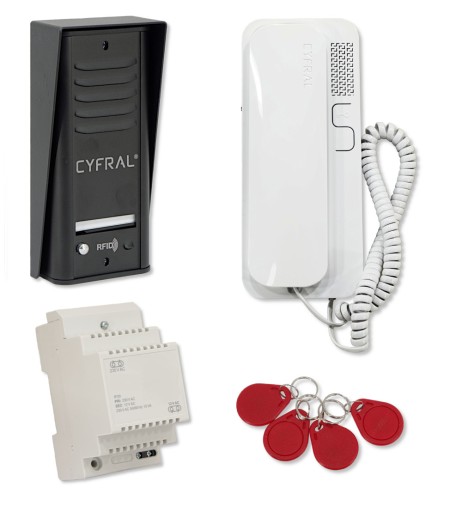

Domofon zawiera :

1. unifony o parametrach :

• system domofonowy dwuprzewodowy
• 1 przycisk: funkcja otwieranie drzwi wejściowych
• 2 przycisk: wielofunkcyjny umożliwiający np. włączenie oświetlenia
• stopień ochrony IP20
• kolor unifonu biały
• wymiary 198 x 84 x 34 [mm]

i funkcjach

• możliwość uruchomienia elektrozaczepu bez podnoszenia słuchawki
• regulacja głośności wywołania z możliwością wyłączenia
• montaż przewodów bez konieczności lutowania

2. daszek chroniący przed skutkami opadów atmosferycznych

3. panel zewnętrzny

• rodzaj komunikacji przewodowa
• wizytówka nazwiska podświetlana
• materiał obudowy stop aluminium
• sposób montażu kasety natynkowy
• czytnik breloków zbliżeniowych RFID
• możliwość zaprogramowania do 100 breloków (2 pierwsze typu MASTER)
• zasilanie 230 V AC / 12 V
• elektrozaczep współpracujący: 12 V AC / 500 mA (max.)
• wymiary150 x 69 x 38 [mm]

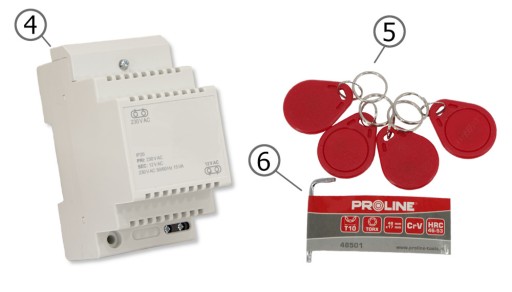

4. zasilacz transformatorowy 12V AC (15VA) montowany na szynę TH-35

5. cztery breloki

6. klucz zabezpieczający

7. dodatkowo instrukcja obsługi

zestaw nie zawiera śrub i kołków montażowych

Opis :

1. głośnik
2. zaciski przyłączeniowe panela zewnętrznego
3. wyjście na przewody
4. przyciski wywołania
5. podświetlane wizytówki
6. czytnik breloków
7. mikrofon
8. przycisk zwalniania rygla
9. trójpozycyjny przełącznik głośności dzwonka (wysoki poziom dzwonka,średni poziom dzwonka, dzwonek wyłączony)
10. złącze dwunóżkowe - jumper - zwarcie zworą przekształca unifon z wersji bez podsłuchu na wersję z podsłuchem, jest ona szczególnie przydatna w instalacjach w domkach jednorodzinnych, gdzie podsłuch wejścia, jak również pełna aktywność unifonu po zdjęciu słuchawki z uchwytu, bez konieczności wcześniejszego jego wywołania, może być pożądana
11. przycisk wielofunkcyjny służy do podłączenia dodatkowych urządzeń (wyłączniki światła,sterowanie bramą, itp.) Jest on niezależny od systemu domofonowego i jest zwykłym przyciskiem zwiernym. Maksymalne obciążenie: 200mA 12V AC/DC
12. wejście przycisku wielofunkcyjnego
13. złącze do podłączenia linii unifonu przychodzącej z centrali,
14. potencjometr regulacji głośności w słuchawce unifonu. Ustawienie zbyt wysokiego poziomu, może powodować szkodliwe sprzężenia akustyczne
15. regulacja czułości mikrofonu (zwora założona – wysoka czułość,zwora zdjęta – czułość obniżona). Fabrycznie aparat ustawiony jest na wysoką czułość mikrofonu – w przypadku zbyt wysokiego poziomu dźwięku w panelu zewnętrznym zworę należy zdjąć.

Działanie systemu :

Centrala domofonowa COSMO obsługuje jednego lokatora. Naciśnięcie przycisku na panelu powoduje wywołanie unifonu wybranego lokatora. Dzwonienie następuje dwukrotnie po naciśnięciu przycisku. Podjęcie rozmowy jest sygnalizowane przez centralkę błyskaniem podświetlenia listy lokatorów. Po odłożeniu słuchawki unifonu centrala przechodzi w tryb czuwania. Otwieranie zaczepu może następować zarówno z unifonu, jak i z breloka RFID. W przypadku otwierania przyciskiem unifonu, nie ma konieczności podejmowania rozmowy, przycisk jest aktywny przez cały czas po uruchomieniu zestawu. Uruchamiając zaczep brelokiem RFID, centralka daje cztery krótkie sygnały dźwiękowe. W przypadku nie zarejestrowanego klucza, centralka generuje jednostajny ton odmowy dostępu

Schemat podłączenia

Centrala COSMO jest rozwiązaniem w którym zastosowano transmisję sygnału typu duplex, a połączenie unifonu słuchawkowego z panelem przyzywowym wykonano linią dwuprzewodową.

Zasilacz powinien być zainstalowany w taki sposób aby woda i wilgoć nie miała do niego dostępu.W przypadku montażu zasilacza w znacznej odległości od centrali, należy wziąć pod uwagę przekrój poprzeczny przewodów zasilających. Dla przewodu o średnicach żył 0,5mm zaleca się odległość nie większą niż 10m.

Procedura programowania breloków RFID

Centrala domofonowa COSMO wyposażona jest w czytnik breloków zbliżeniowych RFID. Czytnik umieszczony jest bezpośrednio pod podświetlanym okienkiem wizytówki. Aby uruchomić zaczep, bądź programować brelok RFID należy go zbliżyć do okienka wizytówki na odległość około 10mm. Do centralki mogą być zaprogramowane dwa breloki MASTER, umożliwiające programowanie i usuwanie dodatkowych breloków do 98szt. Sumaryczna pojemność pamięci to 100 breloków

Programowanie breloków MASTER

założyć zworkę SW3 , oznaczoną na płytce centralki jako „MASTER PROG.” Centralka potwierdzi wejście w programowanie sygnałami dźwiękowymi, przyłożyć do anteny znajdującej się miedzy diodami podświetlenia kolejno po sobie dwa breloki RFID, które chcemy aby były zaprogramowane jako MASTER, zarejestrowanie breloka potwierdzane jest sygnałami dźwiękowymi, aby wyjść z programowania należy zdjąć zworkę SW3, centralka jest gotowa do pracy. UWAGI :

- zworki SW3 używamy tylko do programowania breloków MASTER,- wejście w tryb programowania MASTER kasuje oba wcześniej zapisane breloki MASTER,

- wciśnięcie dolnego przycisku kasuje wszystkie zaprogramowane breloki (nie MASTER),

- klucze MASTER otwierają zaczep elektromagnetyczny tak samo jak zwykłe.
