Каминная решетка OPEN 60х6см графит

Kratka kominkowa OTWARTA 60x6cm grafit

Kratka kominkowa OTWARTA 60x6cm

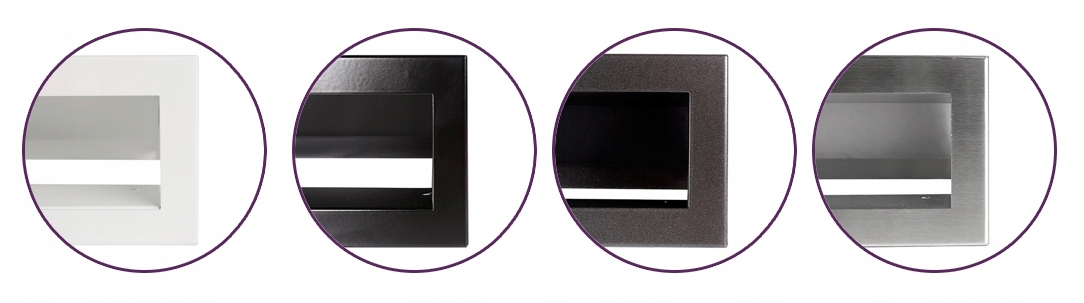

- kolor: grafit

Wysokiej jakości kratki kominkowe otwarte

Kratki kominkowe otwarte wykonane są z elementów stalowych odpowiednio przygotowanych w procesie technologicznym. Pokryte są farbą proszkową posiadającą bardzo dobre własności mechaniczne, a także wysoką stabilność koloru oraz odporność termiczną.  Montaż kratek otwartych jest łatwy i szybki ponieważ odbywa z użyciem sprężyn dociskowych, w które wyposażone są kratki.

Kratki kominkowe otwarte zapewniają właściwą cyrkulacja powietrza w obudowie kominkowej

Kratki kominkowe otwarte montuje się w zabudowie kominka w celu nawiewu ciepłego powietrza z obudowy kominka do pomieszczenia, a także do nawiewu chłodnego powietrza do obudowy.

W przypadku, gdy kratka otwarta ma nawiewać ciepłe powietrze do pomieszczenia, należy instalować ją w górnej części obudowy kominkowej, w taki sposób, aby wewnętrzny otwór wlotu powietrza skierowany był ku dołowi. Górna kratka wylotu gorącego powietrza (przekrój minimum 10 dm2) powinna być usytuowana jak najwyżej, ale z zachowaniem odstępu minimum 30-50 cm od stropu oraz 10 cm poniżej komory dekompresyjnej. Przestrzeń między stropem a właściwą komora czopucha (tzw. komorę dekompresyjną) należy wentylować za pomocą dwóch kratek wentylacyjnych umieszczonych po przeciwnych stronach lub jednej większej umieszczonej centralnie. Zadaniem komory dekompresyjnej jest odizolowanie stropu od temperatury gorącego powietrza w czopuchu.

Natomiast gdy kratka otwarta ma być zastosowana do nawiewu chłodnego powietrza do obudowy kominkowej, powinna być instalowana w dolnej części obudowy w taki sposób, aby wewnętrzny otwór wlotu powietrza skierowany był ku górze. Należy zapewnić odpowiedni przepływ powietrza odbierającego ciepło od korpusu wkładu. Wlot zimnego powietrza na dole zabudowy powinien mieć powierzchnię minimum 10 dm2. Powietrze musi opływać swobodnie wkład.

Montaż narożnych otwartych kratek kominkowych

W przypadku kratek otwartych narożnych do zastosowania jako wlot chłodnego powietrza bardzo istotny jest dobór odpowiedniej wersji kratki. Dla przykładu, na stronie lewej obudowy, poniżej wkładu kominkowego, należy umieścić kratkę w wersji narożnej prawej. Właściwy montaż kratki, zgodny z jej przeznaczeniem, zapewni prawidłowy przepływ powietrza w obudowie kominka.

Właściwy dobór kratek kominkowych ma bardzo duże znaczenie

Należy przestrzegać minimalnych przekrojów wlotu zimnego powietrza oraz wylotu ciepłego powietrza. Zalecane przekroje kratek kominkowych należy sprawdzić w instrukcji montażu urządzenia lub skonsultować ze sprzedawcą. Wentylacja wkładu ma zasadniczy wpływ na szybkość ogrzewania pomieszczenia, na poprawne funkcjonowanie urządzenia oraz jego trwałość. Nie zapewnienie odpowiedniej wentylacji wkładu (tj. nie zastosowanie się do wymogów montażowych) może powodować przegrzanie wkładu i jego uszkodzenie.

Zastosowanie kratek w kominku oraz systemie DGP

[1] Kratki wylotu gorącego powietrza z obudowy kominka

[2] Kratki komory dekompresyjnej

[3] Kratki wlotu chlodnego powietrza do obudowy kominka

[4] Kratka wylotu ciepłego powietrza z przewodu dystrybucji gorącego powietrza

[5] Anemostat nawiewny AN wylotu ciepłego powietrza z przewodu dystrybucji gorącego powietrza

[6] Doprowadzenie powietrza do wkładu kominkowego: kanał prostokątny zakończony czerpnią zewnętrzną

[7] Turbina do dystrubucji gorącego powietrza

Wszystkie elementy niezbędne do budowy kominka oraz systemu DGP znajdziesz w naszej ofercie. Sprawdź pozostałe oferty!

Szeroka oferta rozmiarów i wzorów kratek kominkowych. Sprawdź pozostałe oferty!
