RF адаптер TNC/gn-SMA/gn HQ 50 Ом

Adapter antenowy RF gniazdo TNC - gniazdo SMA HQ 50Ω

nr katalogowy: 62630

Opis przedmiotu

Karta katalogowa, hiperlink do strony producenta oraz szczegółowa specyfikacja dostępna jest pod adresem: www.stratos.pl/strony/62630.htm

SMA jest złączem stosowanym w sieciach WiFi, GSM oraz radiotelekomunikacji. Złącza SMA mają impedancję 50Ω i przenoszą sygnał w paśmie do 18GHz. TNC jest złączem stosowanym w radiokomunikacji, najczęściej w urządzeniach i antenach WLAN oraz GSM. Złącza TNC przenoszą sygnał w paśmie do 11GHz i posiadają impedancję 50Ω.

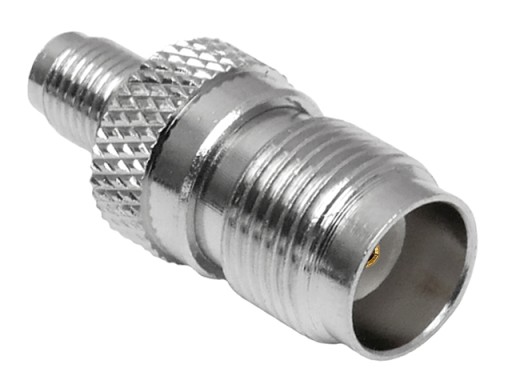

Oferowany adapter jest przejściówką do zamiany wtyku SMA na gniazdo TNC, zamiany wtyku TNC na gniazdo SMA lub połączenia ze sobą kabli. Adapter najczęściej stosowany jest w sytuacji, gdy łączone kable lub sprzęty posiadają odpowiednie złącza TNC oraz SMA. Adapter posiada z jednej strony złącze żeńskie SMA zaś z drugiej strony złącze żeńskie TNC.

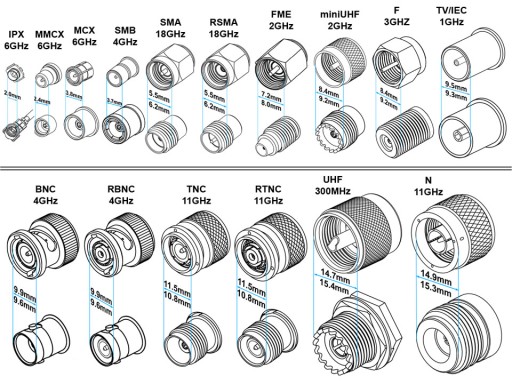

Do przesyłania sygnałów RF (Radio Frequency - wysokie częstotliwości MHz-GHz) stosowanych jest wiele rodzajów złącz koncentrycznych. W urządzeniach i antenach TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi itp. występują złącza przeznaczone do pracy w zakresach częstotliwości od kilkudziesięciu MHz do kilkudziesięciu GHz. Najczęściej stosowane obecnie złącza prezentuje tabela poniżej - prezentujemy w niej wygląd wtyków i gniazd danego typu, maksymalną częstotliwość pracy oraz przybliżone średnice złącz.

Oferowany adapter wykonany jest niklowanego mosiądzu i posiada złocone styki. Impedancja adaptera wynosi 50Ω.

Dane techniczne

• Materiał: niklowany mosiądz, styki kontaktu złocone
• Złącza: gniazdo TNC żeńskie, gniazdo SMA żeńskie
• Impedancja: 50Ω
• Pasmo pracy: <11GHz
• Wymiary (długość/średnica w najszerszym miejscu): 28/12mm
• Masa: ok. 9g

Oferowany przez nas produkt jest towarem nowym, nieużywanym, zapakowanym fabrycznie. Oferowany przedmiot tak jak wszystkie sprzedawane przez nas artykuły jest towarem aktualnie dostępnym w naszym magazynie co umożliwia natychmiastową wysyłkę.
