RF адаптер RTNC/wt-RSMA/gn HQ 50 Ом

Adapter antenowy RF wtyk RP-TNC - gniazdo RP-SMA HQ 50Ω

nr katalogowy: 63434

Opis przedmiotu

Karta katalogowa, hiperlink do strony producenta oraz szczegółowa specyfikacja dostępna jest pod adresem: www.stratos.pl/strony/63434.htm

SMA jest złączem stosowanym w sieciach WiFi, GSM oraz radiotelekomunikacji. Złącza SMA mają impedancję 50Ω i przenoszą sygnał w paśmie do 18GHz. TNC jest złączem stosowanym w radiokomunikacji, najczęściej w urządzeniach i antenach WLAN oraz GSM. Złącza TNC przenoszą sygnał w paśmie do 11GHz i posiadają impedancję 50Ω.

Złącze RTNC (RP-TNC Revers Polarity TNC) jest odmianą złącza TNC o identycznych rozmiarach z zamienionym stykiem kontaktowym (wtyk TNC posiada kontakt męski zaś wtyk RTNC ma kontakt żeński i analogicznie gniazdo TNC posiada kontakt żeński zaś gniazdo RTNC ma kontakt męski). Taka sama sytuacja ma miejsce w złączu RSMA (RP-SMA Revers Polarity SMA)

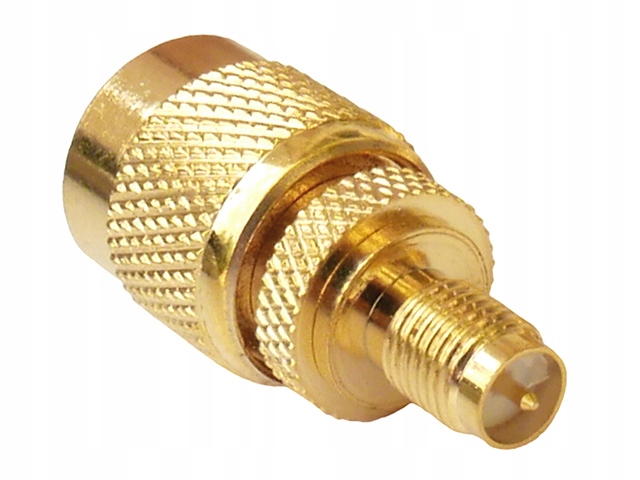

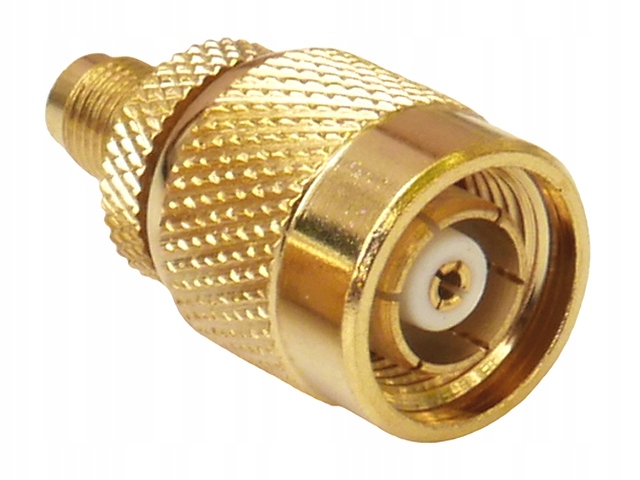

Oferowany adapter jest przejściówką do zamiany wtyku RSMA na wtyk RTNC, zamiany gniazda RTNC na gniazdo RSMA lub połączenia ze sobą kabli. Adapter najczęściej stosowany jest w sytuacji, gdy łączone kable lub sprzęty posiadają odpowiednie złącza RTNC oraz RSMA. Adapter posiada z jednej strony gniazdo RSMA (RP-SMA) zaś z drugiej strony wtyk RTNC (RP-TNC).

Do przesyłania sygnałów RF (Radio Frequency - wysokie częstotliwości MHz-GHz) stosowanych jest wiele rodzajów złącz koncentrycznych. W urządzeniach i antenach TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi itp. występują złącza przeznaczone do pracy w zakresach częstotliwości od kilkudziesięciu MHz do kilkudziesięciu GHz. Najczęściej stosowane obecnie złącza prezentuje tabela poniżej - prezentujemy w niej wygląd wtyków i gniazd danego typu, maksymalną częstotliwość pracy oraz przybliżone średnice złącz.

Oferowany adapter wykonany jest z mosiądzu kolorowanego na złoto i posiada złocone styki. Impedancja adaptera wynosi 50Ω.

Dane techniczne

• Materiał: mosiądz kolorowany na złoto, styki kontaktu złocone
• Złącza: wtyk RP-TNC żeński, gniazdo RP-SMA męskie
• Impedancja: 50Ω
• Pasmo pracy: 11GHz
• Wymiary (długość/średnica w najszerszym miejscu): 29.5/14.0mm
• Masa: ok. 13g

Oferowany przez nas produkt jest towarem nowym, nieużywanym, zapakowanym fabrycznie. Oferowany przedmiot tak jak wszystkie sprzedawane przez nas artykuły jest towarem aktualnie dostępnym w naszym magazynie co umożliwia natychmiastową wysyłkę.
