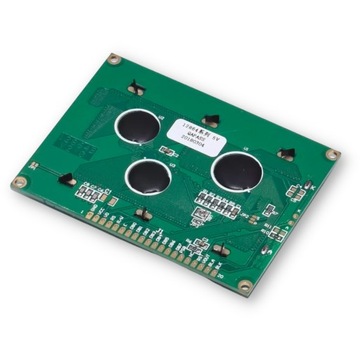

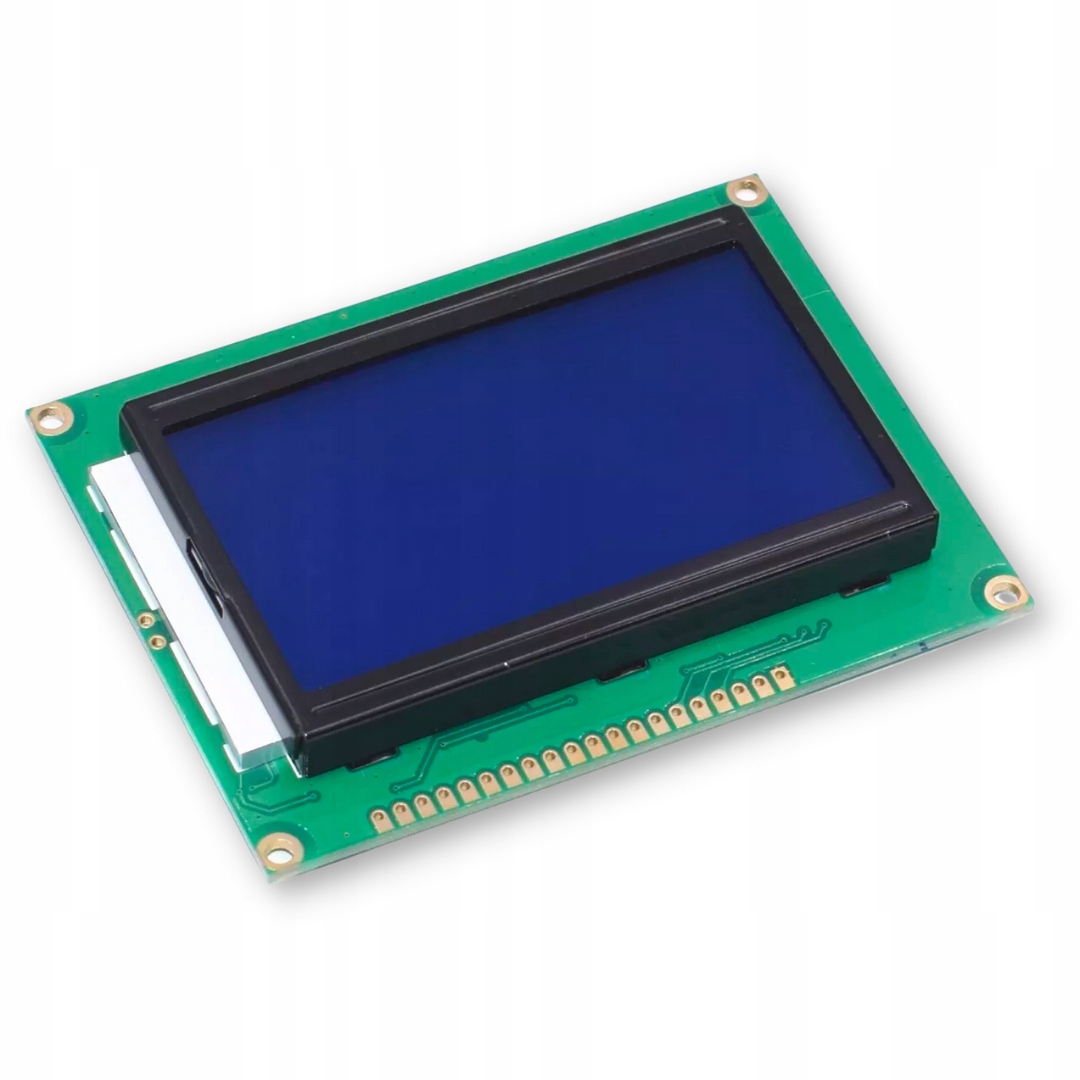

Wyświetlacz niebieski LCD12864 128x64 5V

Wyświetlacz LCD 12864 współpracujący z Arduino, Raspberry Pi oraz wieloma innymi mikrokontrolerami i nie tylko.

Specyfikacja ekranu:

• Kolor podświetlenia : niebieski
• Wyświetla 64 linie po 128 pikseli
• Kolor pikseli: biały
• Sterownik ST7920
• Wymagane zasilanie : 5V
• Interfejs: równoległy lub SPI (wybor pinem PSB)
• Obsługiwany przez bibliotekę: U8g2
• Temperatura pracy: -20 do 70 stopni Celsjusza
• Wymiary: 93 x 70 x 10 mm
• Średnica otworów montażowych: 2.5 mm

Podłączenie wyświetlacza w trybie 8-bitowym dla interfejsu równoległego:

• Podświetlenie:

  BLK <-> GND

  BLA <-> 3.3V

• Zasilanie:

  VSS <-> GND

  VDD <-> 5V

• Sterownie:

  DB0-DB3 <-> D8-D11

  DB4-DB7 <-> D4-D7

  E <-> A4

  R/W <-> GND

  RS <-> A3

  RST <-> A1

  PSB <-> 5V

Podłączenie za pomocą SPI:

• Podświetlenie:

  BLK <-> GND

  BLA <-> 3.3V

• Zasilanie:

  VSS <-> GND

  VDD <-> 5V

• Sterownie:

  PSB <-> GND

  E <-> D13 (SCK)

  R/W <-> D11 (MOSI)

  RS <-> D10 (CS)

  RST <-> D8
