Комплект автоматизации ворот NICE WINGO 2024 + WiFi

Zestaw automatyki do bram dwuskrzydłowy renomowanej marki Nice model Wingo 2024

Kultowe siłowniki Wingo 2024, do średniej wielkości bram dwuskrzydłowych, o długości skrzydeł do 2x 2.0 m i ciężarze do 2x 200kg.

Produkt dostępny w zestawie (patrz zestawy) zawierającym dwa siłowniki, centralę sterującą MC424, odbiornik SMXI ,2 piloty dwukanałowe Flor oraz fotokomórki bezpieczeństwa F180 i lampę LED z wbudowaną antenę zwiększającą zasięg działania pilotów.

Skład zestawu:

• 2x Siłownik NICE Wingo WG2024
• 1x Centrala sterująca NICE MC424L wraz z obudową
• 2 x Pilot dwukanałowy NICE FLO2RE
• 1x Lampa ostrzegawcza LED z wbudowaną anteną
• 2x Wbudowany w siłownik mechaniczny ograniczniki ruchu na otwieranie
• Smartbox Wifi
• Wbudowany w płytę główną radioodbiornik z kodem dynamicznie zmiennym NICE
• zwiększającą zasięg pilotów
• 2x Fotokomórki obrotowe 180 stopni
• 2x Komplet uchwytów wraz z elementami montażowymi
• 4x Klucz odblokowujący bramę w przypadku braku napięcia
• 1x Instrukcja montażu i użytkowania napędu

Najważniejsze zalety siłowników Wingo 2024:

• dzięki zastosowaniu opatentowanego układu wewnętrznych komponentów i mniejszej ilości części ruchomych gwarantuje cichą pracę i niezawodność

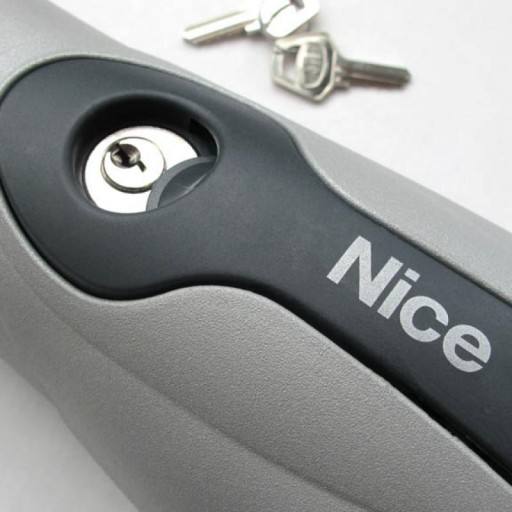

• wyposażony w wygodny mechanizm odblokowania awaryjnego w przypadku braku zasilania mechaniczny, który umożliwia otwieranie i zamykanie bramy w trybie ręcznym w przypadku braku prądu elektrycznego lub nieprawidłowego funkcjonowania bramy
• amperometryczny system wykrywania przeszkody - służy do wykrywania ewentualnych przeszkód, które mogą wystąpić podczas normalnego ruchu bramy. Dzięki tej funkcji, w chwili napotkania na przeszkodę, napęd zatrzymuje bramę i zmienia kierunek jej ruchu
• funkcja płynnego zwolnienia podczas zamykania i łagodnego startu – polega na zmniejszeniu prędkości tak, aby uniknąć silnego szarpnięcia w momencie otwierania lub zamykania bramy. Dzięki temu brama pracuje płynnie i nie hałasuje podczas pracy.
• napęd samohamowny, co oznacza że brama blokuje się mechanicznie po zatrzymaniu pracy silnika. Dzięki temu nie ma konieczności dodatkowego mechanicznego ryglowania bramy przy użyciu zamka, ani nie jest możliwe jej ręczne otwarcie

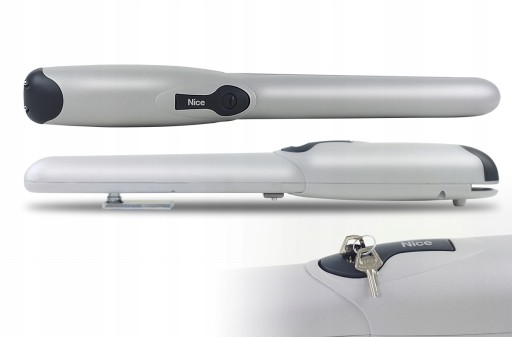

Parametry techniczne siłowników NICE WINGO 2024

• Zasilanie/Zasilanie silnika: 230/24
• Moc pobierana: 50 W
• Pobór prądu silnika: 2 A
• Stopień ochrony: 44 IP
• Skok: 320 mm
• Siła uciągu: 1500 N
• Prędkość liniowa: 0,016 m/s
• Ciężar jednego siłownika: 6 kg
• Ciężar maksymalny skrzydła: 200 kg
• Temperatura pracy: -20 do +50°C
• Intensywność pracy: 40 cykli/dobę
• Długość maksymalna skrzydła: 2 m
• Wymiary: 770x98x95 mm

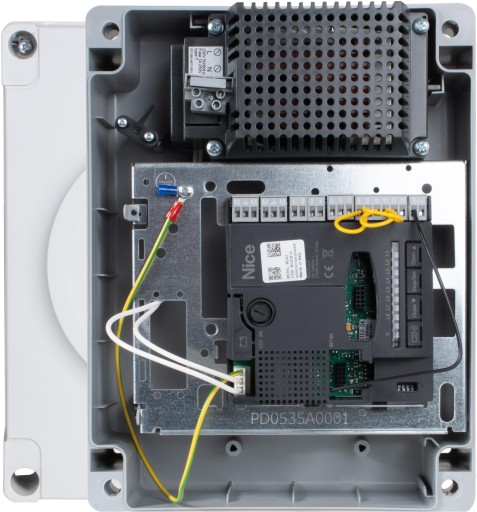

Centrala sterująca MC424L

Centrala MC424L przeznaczona jest do automatyzacji skrzydłowych bram wjazdowych za pomocą siłowników Nice Wingo 24V. Bogaty zestaw funkcji i parametrów centrali pozwala zaspokoić wymagania większości użytkowników:

• funkcja autoprogramowania, dzięki której siłowniki w czasie programowania automatycznie zapamiętują położenia krańcowe bramy, czyli pamiętają jak brama maksymalnie może otworzyć skrzydła przy każdym otwieraniu.
• system weryfikujący obciążenie podłączonych do niej siłowników (amperometryka) - służy do wykrywania ewentualnych przeszkód, które mogą wystąpić podczas normalnego ruchu bramy. Dzięki tej funkcji, w chwili napotkania na przeszkodę, siłownik zatrzymuje bramę i zmienia kierunek jej ruchu.
• funkcja furtki, czyli częściowego otwarcia bramy lub jednego skrzydła – dzięki niej gdy idziesz pieszo lub jedziesz rowerem nie musisz czekać aż bram całkowicie się otworzy i zamknie.
• funkcja płynnego zwolnienia podczas zamykania i łagodnego startu – polega na zmniejszeniu prędkości tak, aby uniknąć silnego szarpnięcia w momencie otwierania lub zamykania bramy. Dzięki temu brama pracuje płynnie i nie hałasuje podczas pracy.

Centrala jest przystosowana do zasilania pobieranego z akumulatora awaryjnego (PS124), który zapewnia awaryjne zasilanie - dzięki temu siłowniki otworzą i zamkną bramę nawet w przypadku przerwy w dopływie prądu.

Pilot do bramy NICE ERA FLOR 2 kanałowy

• Pilot 2-kanałowy z sygnalizacją LED.
• Częstotliwość: 433,92 MHz.
• Kod: dynamicznie losowo zmienny.
• Zasięg: działania 50 - 150m.
• Bateria: zainstalowana w pilocie

Fotokomórki obrotowe -kąt widzenia 180 stopni (regulowane)

Specyfikacja techniczna:

• Wymiary : 108mm x 35mm x 30mm
• Zasilanie: 12-24V  DC/AC
• Zasięg: max 15metrów
• Pobór prądu: RX 15Ma - TX 30mA
• Przekaźnik : 1A max  36V
• Częstotliwość: 1,92Khz
• Długość fali: 940nm
• Temperatura pracy: -10 do +70°C
• Kąt widzenia: 180 stopni (regulowane)
• Działanie: pod każdym kątem (pion i poziom)
• Waga: 105g
• Kołki do montażu w zestawie

Wygodne w montażu, ponieważ na wąskich metalowych słupkach można zamontować je na płaszczyznach słupka od strony zewnętrznej (od strony jezdni) i jedynie obrócić element elektroniki o 90 stopni w kierunku drugiej fotokomórki aby fotokomórki się wzajemnie "widziały".

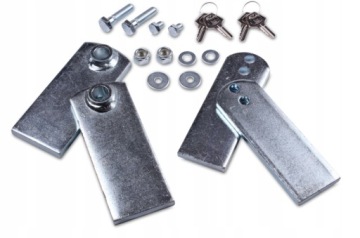

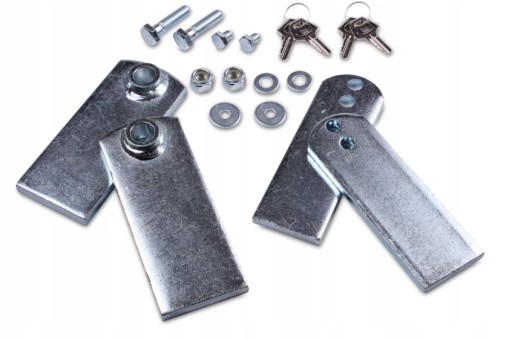

Uchwyty montażowe:

• uchwyty do zamocowania siłowników na słupki i skrzydła bramy wraz z ośrubowaniem
• 4x kluczyki odblokowujące do siłowników używane w przypadku przerwy w dostawie energii elektrycznej

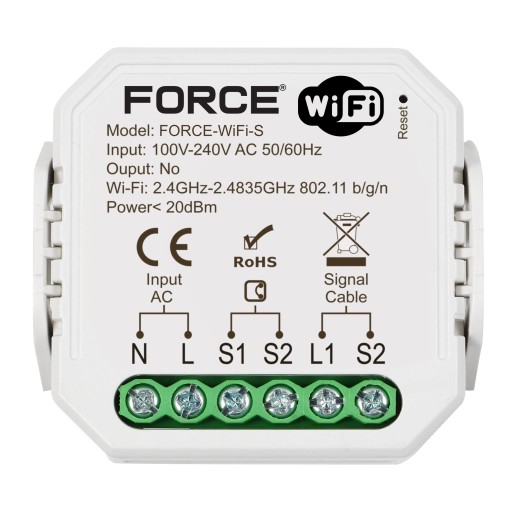

FORCE SMARTBOX WiFi-S TUYA

Sterowanie odbywa się poprzez aplikację TUYA dostępna na smartfon oraz tablet (Android oraz iOS, sklep Play oraz AppStore) przy jej pomocy możliwe jest podłączenie innych urządzeń typu TUYA np. gniazdka, żarówki, sterowniki.

Dzięki załączonym w zestawie sensorom które montuje się na bramie możemy obserwować w aplikacji czy brama jest zamknięta czy też otwarta.

Aplikacja do obsługi jest dostępna w języku Polskim

Intuicyjna aplikacja do obsługi jest dostępna w języku Polskim na iOS i Android

Specyfikacja:

• Napięcie wejściowe: AC 100v ~ 240 V
• Częstotliwość robocza: 2.4G ~ 2.4835GHz
• Mechanizm bezpieczeństwa: WPA/WPA2
• Środowisko pracy: temperatura:-10 ℃ ~ + 55 ℃ wilgotność: 20% ~ 93%
• Wymiary: 46*46*18mm

Zestaw zawiera:

• sterownik WIFI
• 1x kontaktron
• instrukcja obsługi w języku PL
• opakowanie

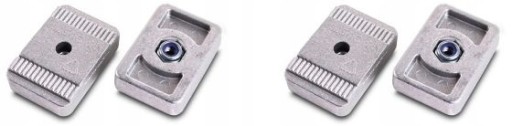

Ogranicznik krańcowy mechaniczny PLA13

• w zestawie dostarczono 2x PLA13 na otwarcie
• możliwość doposażenia o 2x PLA13 na zamknięcie
• dzięki strefie ząbkowanej możemy dokładnie wyregulować odkąd dokąd mają się otwierać i zamykać skrzydła bram

PARAMETR                                      JEDNOSTKA           WARTOŚĆ

• Zasilanie/Zasilanie silnika             V                          230/24
• Moc znamionowa                          W                              50
• Pobór prądu znamionowy           A                                2
• Stopień ochrony                            IP                              44
• Prędkość liniowa nominalna     m/s                          0,016
• Temperatura pracy                       C                         -20 - +50
• Intensywność pracy           cykle na dzień                   40
• Ciężar siłownika                           KG                               6
• Ciężar max. skrzydła                   KG                             200
• Długość max. skrzydła                M                                2
• Wymiary                                       mm                      770/98/95
• Skok                                              mm                           320
• Siła ciągu max.                              N                            1500
• Typ słupa                                                                          1
• Prędkość liniowa                                                                             bez obciążenia                            m/s                          0,018

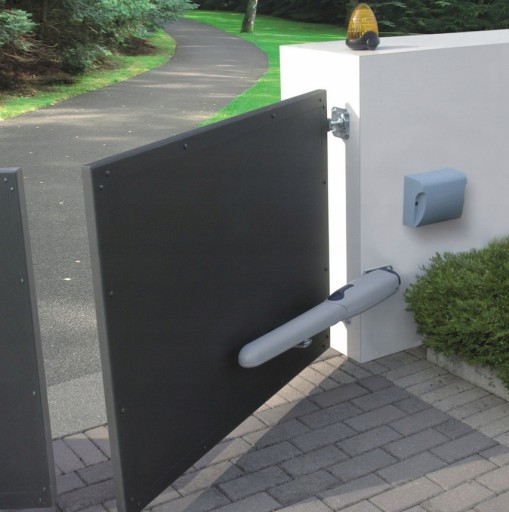

NICE WINGO 2024 TO KOMPLETNY ZESTAW AUTOMATYKI RENOMOWANEJ MARKI NICE DO BRAM DWUSKRZYDŁOWYCH O SKRZYDŁACH DŁUGOŚCI DO 2 METRA KAŻDE SKRZYDŁO (RAZEM 4 METRY).

ZESTAW JEST KOMPLETNY I GOTOWY DO MONTAŻU
