Analog Discovery 2 DIGILENT

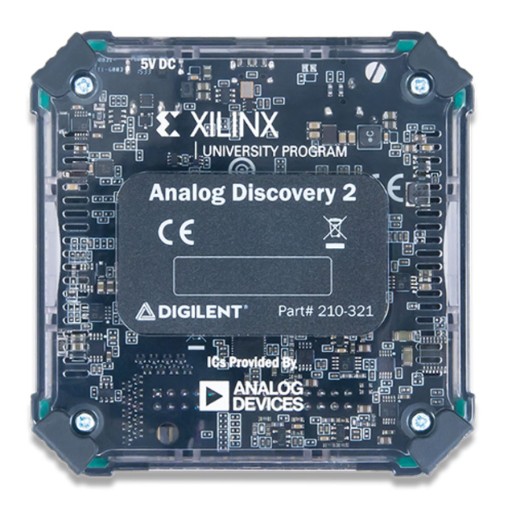

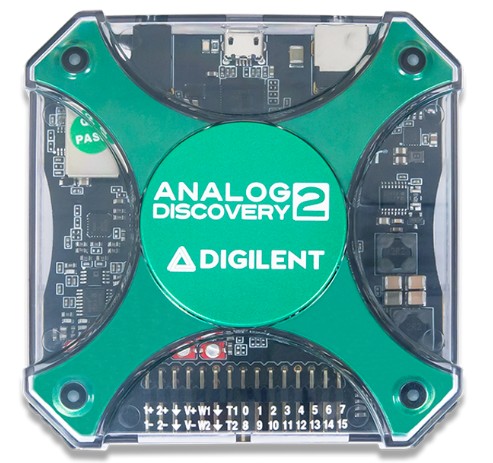

Analog Discovery 2 to wielofunkcyjne urządzenie produkcji DIGILENT. Przystawka do komputera łącząca w sobie dwukanałowy oscyloskop cyfrowy, 16 kanałowy analizator stanów logicznych oraz 2 kanałowy, programowalny generator przebiegów. Mimo niewielkich wymiarów umożliwia wykonywanie pomiarów, wizualizacji oraz generowania i rejestrowania przebiegów. Idealne rozwiązanie do pracy w terenie, jak i również w pracownik elektronicznej czy serwisie. Wyjścia jak i wejścia analogowe czy też cyfrowe mogą być łączone za pomocą przewodów. Do obsługi Analog Discovery 2 dostępny jest bezpłatny program do obsługi urządzenia WaveForms.

Prezentacja produktu w formie Video: https://youtu.be/Mkff-2lkLYU

Parametry techniczne

• 16-kanałowy analizator stanów logicznych

  częstotliwość próbkowania: 100Sa/s

  poziomy napięcia zgodne ze standardem 1,8V oraz 5V

  CMOS 3,3V

• 16-kanałowy generator przebiegów cyfrowych

  częstotliwość próbkowania 100MSa/s

  poziom napięcia zgodny z CMOS 3,3V

• 16 wirtualnych wejść/wyjść cyfrowych do symulowania np. obsługi przycisków, przełączników, diod LED
• 2 wejścia/wyjścia sygnałów wyzwalania do obsługi innych urządzeń (CMOS 3,3V)
• woltomierz 25V AC, DC
• 2-kanałowy oscyloskop cyfrowy

  impedancja: 1MΩ

  amplituda mierzonego sygnału do 25V

  wejście różnicowe

  rozdzielczość: 14 bitów

  częstotliwość próbkowania: 100Sa/s

  pasmo częstotliwości: 30MHz

• 2-kanałowy generator arbitralny

  rozdzielczość: 14 bitów

  amplituda sygnału: +/-5V

  częstotliwość próbkowania: 100MSa/s

  pasmo częstotliwości: 12MHz

• stereofoniczny wzmacniacz audio (powielony sygnał z generatora arb.)
• funkcja wyznaczania charakterystyki częstotliwościowej (Nicholsa, Bodego, Nyquista) w zakresie od 1Hz do 10MHz (network analyzer)

• analizator widma (spectrum analyzer) - pomiry SFDR, SNR, THD, noise floor
• dekodowania oraz analiza interfejsów cyfrowych: IIC, SPI, UART
• 2 źródła napięcia - regulowane

  0 - +5V

  0 - -5V

  maksymalna moc zależna od źródła zasilania Analog Discovery 2

  250mW na kanał lub 500mW dla jednego kanału przy zasilaniu z USB komputera

  700mA lub 2,1W dla każdego ze źródeł dla zewnętrznego zasilania o odpowiedniej mocy

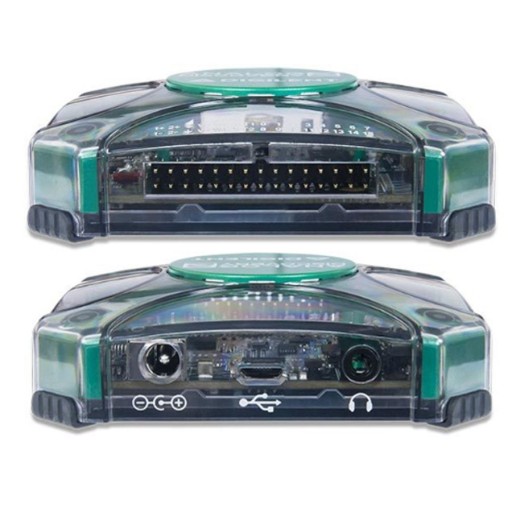

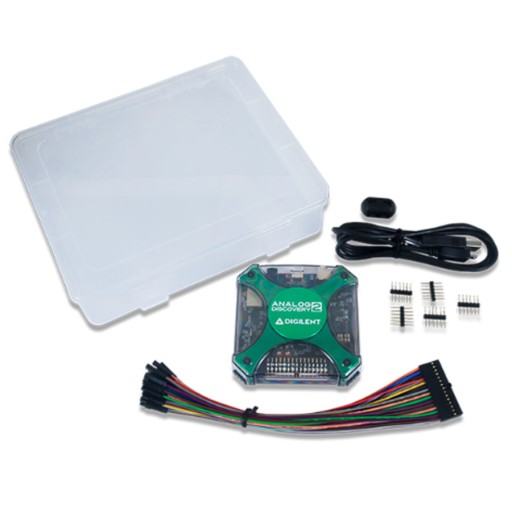

Zestaw zawiera

• 1 x Analog Discovery 2
• 1 x organizer z tworzywa
• 1 x kabel USB

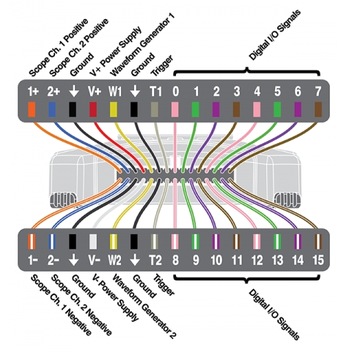

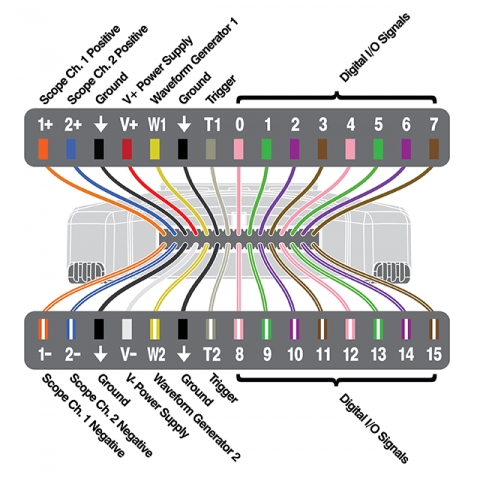

• 1 x przewody połączeniowe 2x15
• 5 x listwa goldpin 1x6
• 1 x przeciwzakłóceniowy filtr ferrytowy na kabel zasilający
