Адаптер (дополнительный) BGA48 для 28/29F/LVx00 для TL866x

Adapter (AddOn) BGA48-TL866 - oryginalny adapter przeznaczony do programowania układów pamięci typu 28/29/39/49F(LV)200/400/800/160 w obudowie BGA48 (o wymiarach: 6x8mm z rastrem (pitch) 0,8mm) programatorami rodziny MiniPRO (TL866CS/TL866A) oraz XGecu TL866II Plus. poprzez adapter pośredni SN001-1 (wchodzący m.i. w skład zestawu adapterów SMD)

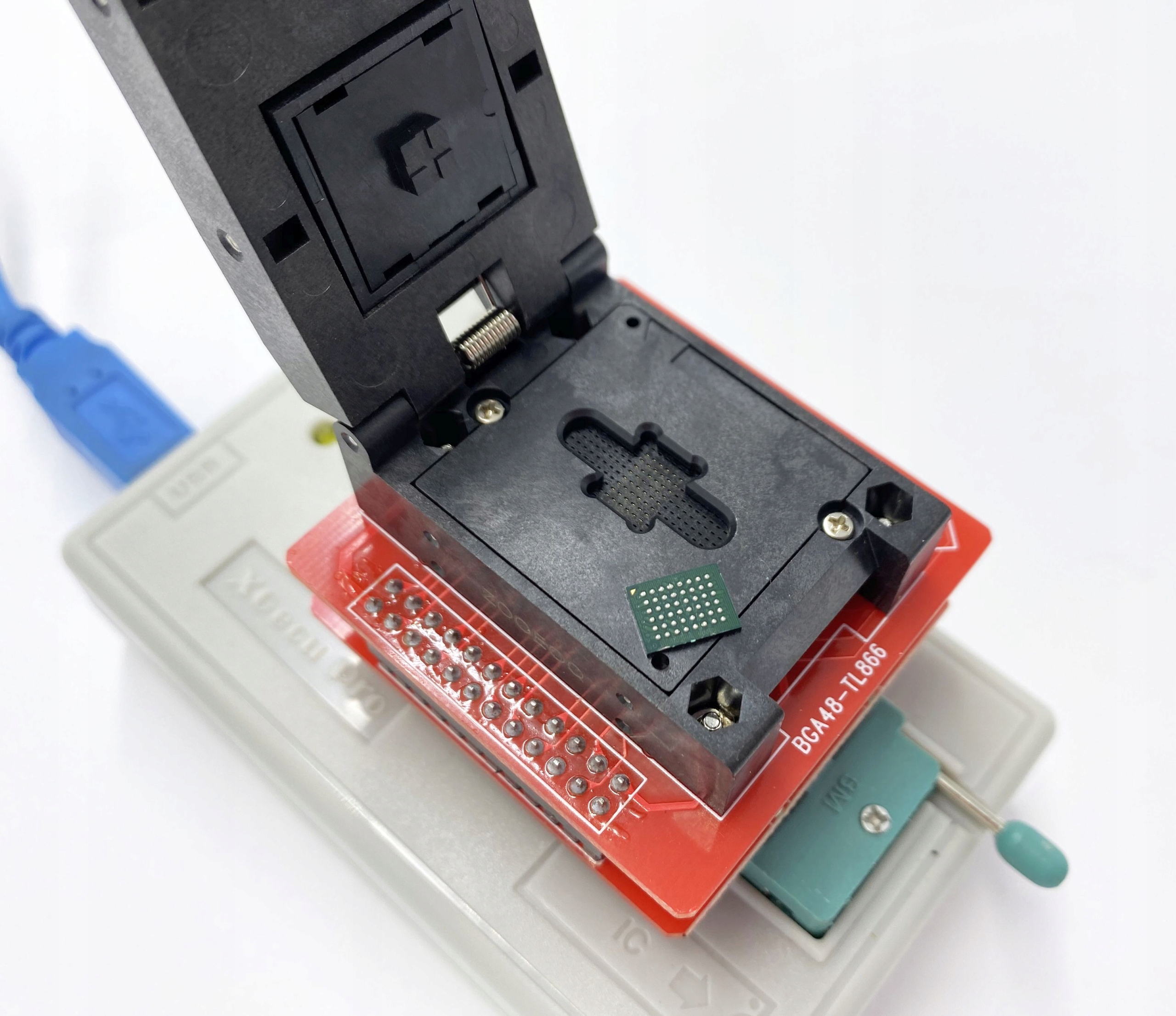

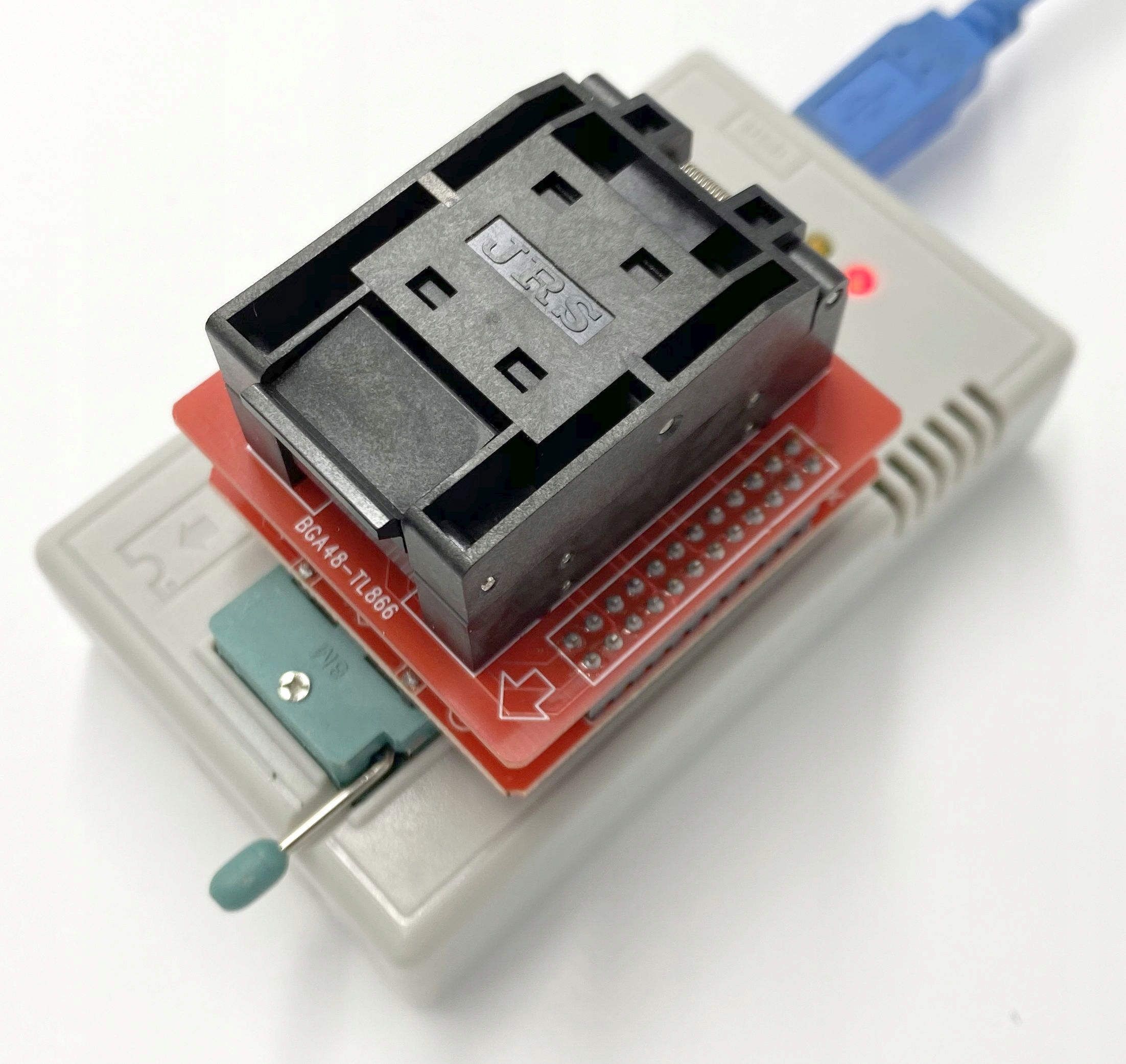

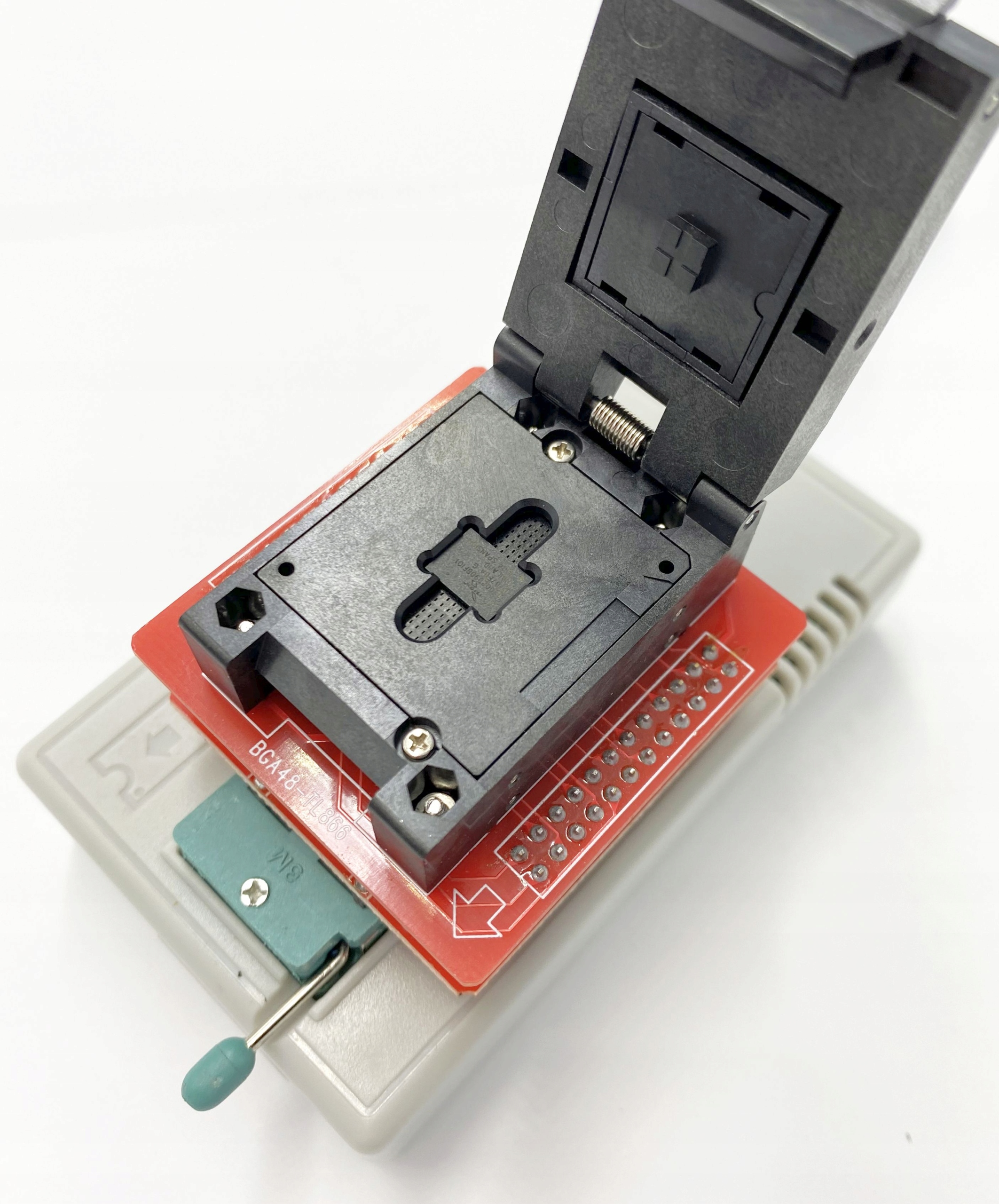

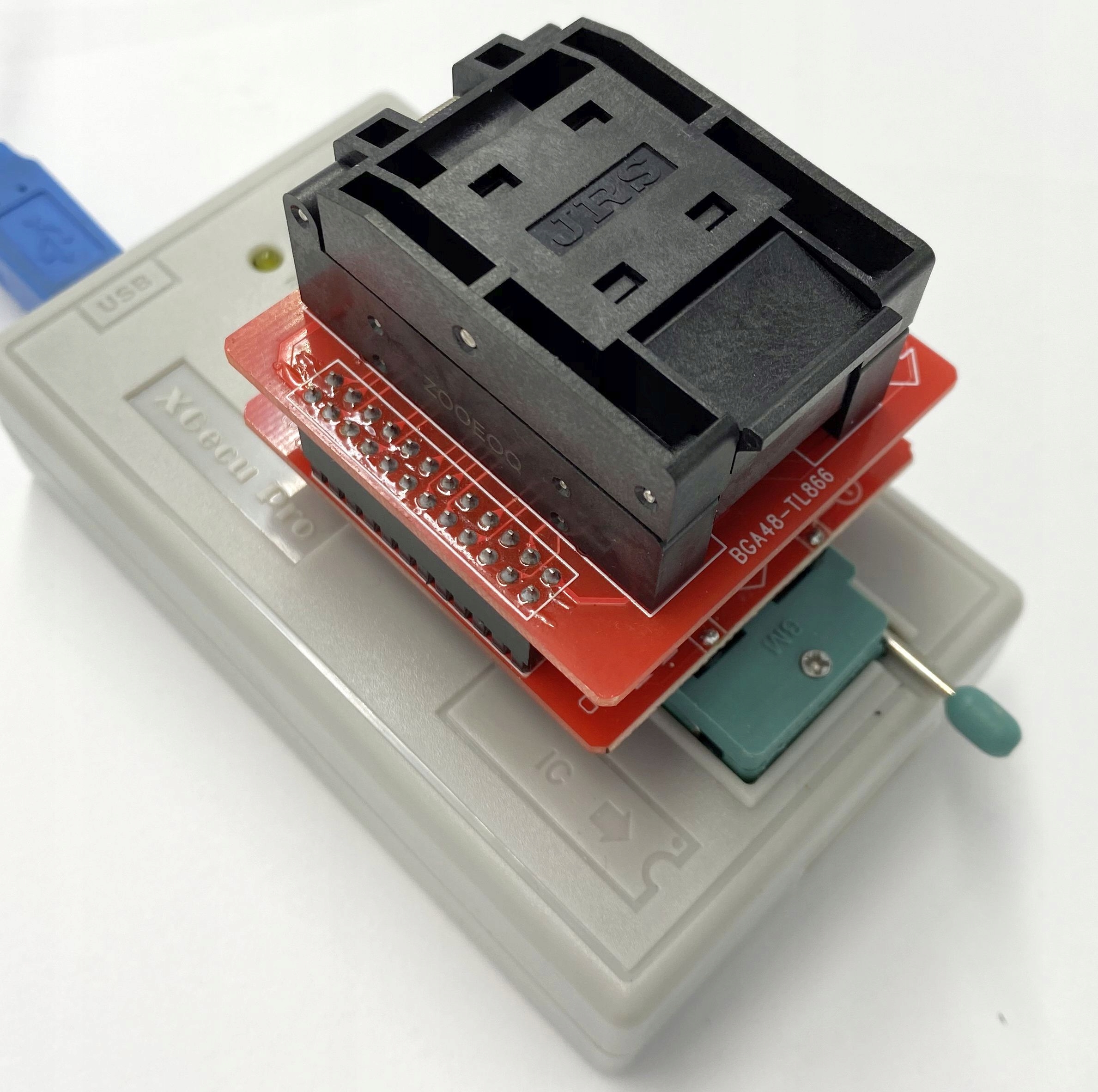

Wersja z podstawką ZIF typu Clamshell .

Podstawka ZIF (Zero Insertion Force) eliminuje konieczność lutowania układu w celu jego zaprogramowania.

Zastosowana wysokiej jakości podstawka ZIF  z pinami typu pogo pin umożliwia programowanie układów zarówno z kulkami jak i bez.

Polecany szczególnie do częstego (profesjonalnego) programowania zarówno nowych jak i zdemontowanych układów.

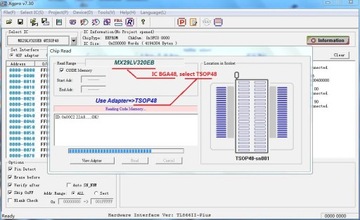

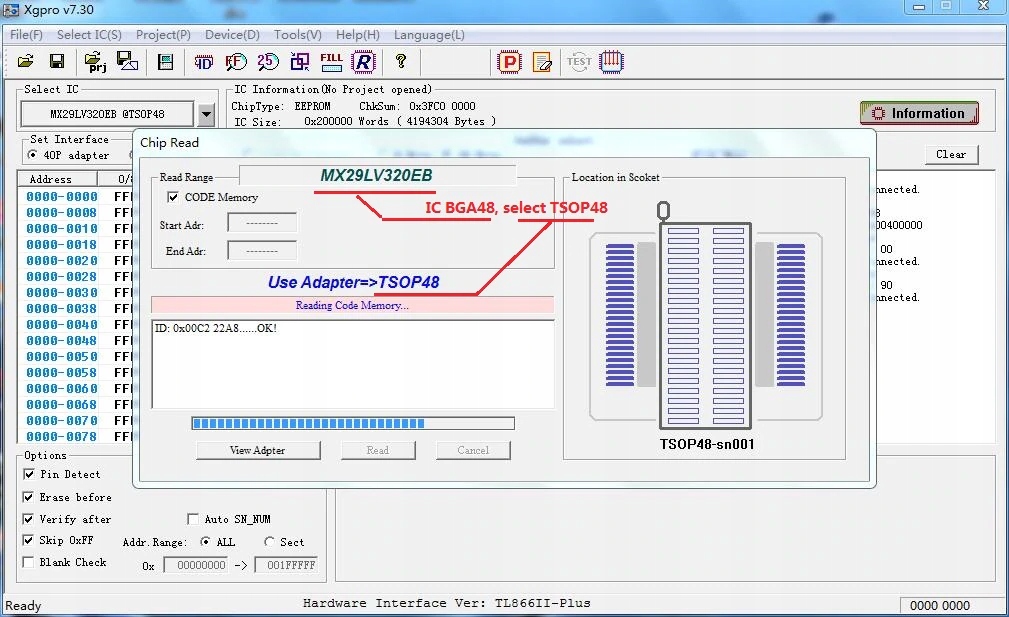

W programie wybieramy dany układ w obudowie TSOP48 (patrz zdjęcie w galerii poniżej)

- Wyprowadzenia: BGA 48 -pin --> Gniazdo IDC 2x24-pin dedykowane tylko dla adaptera pośredniego SN001-1 programatora rodziny MiniPRO (TL866CS/TL866A)  oraz XGecu TL866II Plus

- Raster/pitch (odległość między wyprowadzeniami układu) - 0,8mm

- Wymiary układów: 6x8mm (ew. inne po zamianie ramki dystansowej - dostępne osobno)

Oznaczenie XGecu: BGA48-TL866

Przedmiotem sprzedaży jest sam adapter. Układ i programator widoczny na zdjęciach jest jedynie w celach poglądowych.
