Адаптер для коробки fi60 для датчиков движения smartLED Alfa и Delta - белый

ADAPTER DOPUSZKOWY

do optycznych czujników odległości i ruchu ALFA lub DELTA smartLEDs

Kolor: biały

Zastosowanie: do instalacji czujnika w puszce instalacyjnej fi 60 mm

Producent: APACHETA SMART SYSTEMS, Polska

Budowa adaptera

Adapter składa się z dwóch elementów, wykonanych z tworzywa ABS:

1. gniazdo adaptera  (kolor czarny)

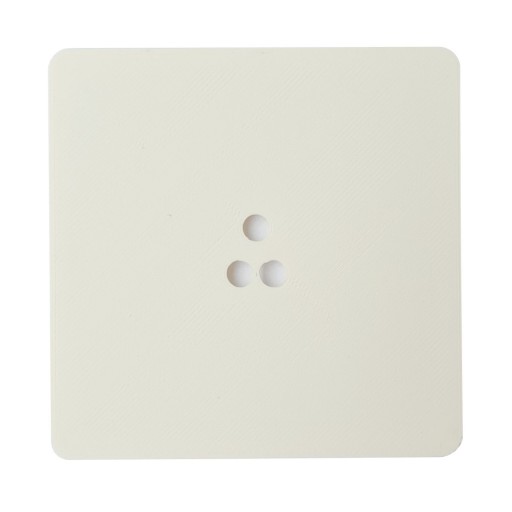

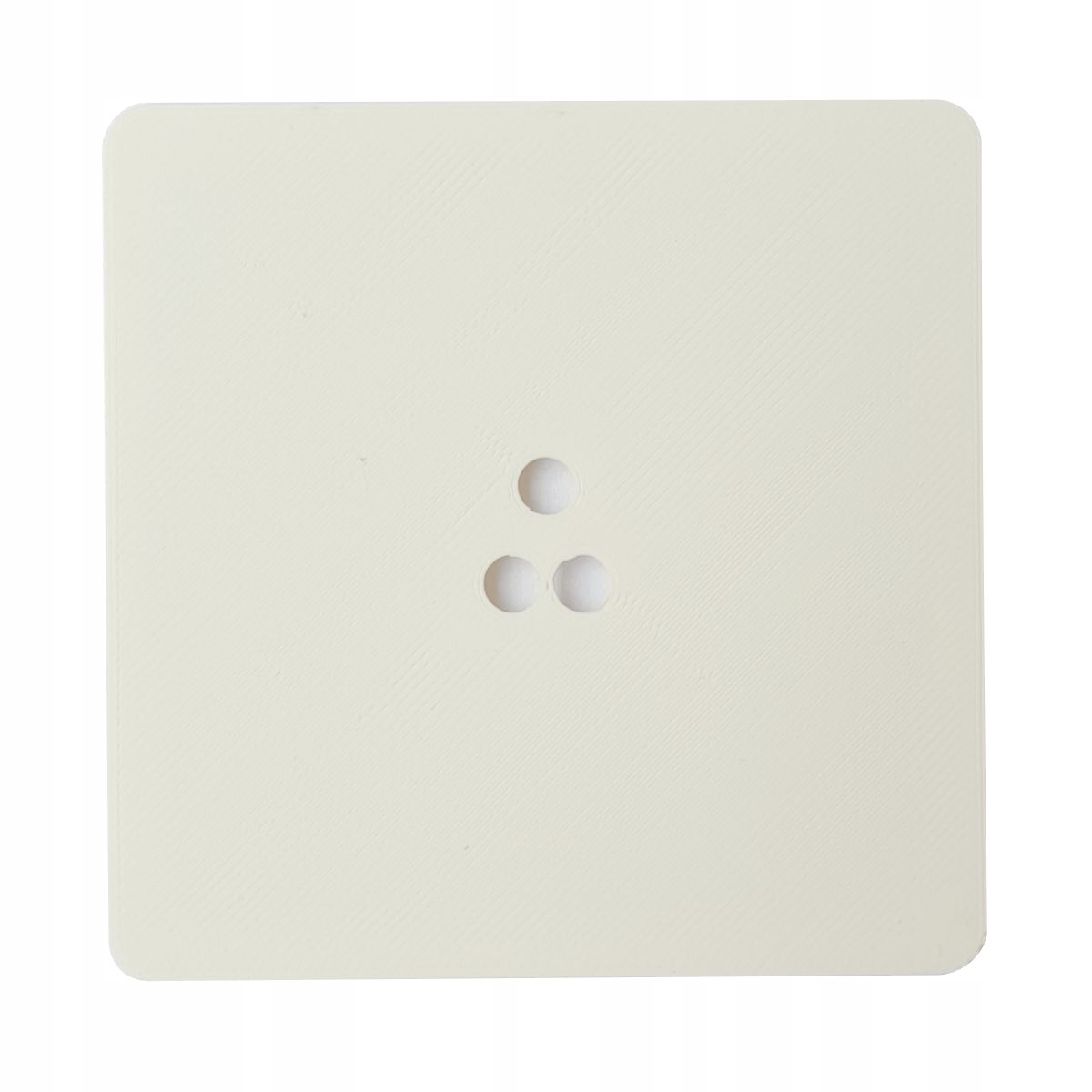

2. osłona adaptera   (kolory biały)

Wymiary osłony adaptera

80mm x 80mm x 3mm

Montaż czujnika w puszce instalacyjnej fi 60

Montaż składa się z 3 kroków:

(1) Najpierw należy zdjąć osłonę czujnika, a następnie wsunąć czujnik (bez osłony czujnika) do gniazda adaptera

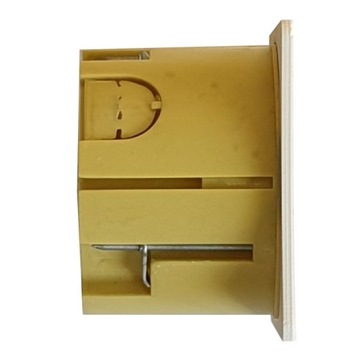

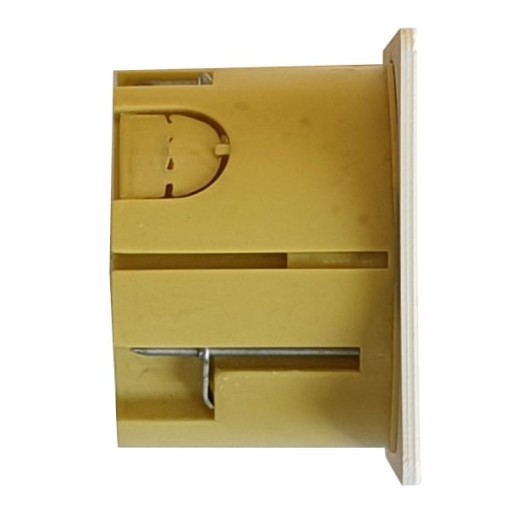

(2) Następnie należy przykręcić gniazdo adaptera do puszki instalacyjnej (tak jak na zdjęciu obok)

(3) Ostatni krok to nałożenie osłony adaptera na gniazdo czujnika, na zatrzask. (Aby zdjąć osłonę adaptera należy ją lekko podważyć na górze lub na dole.)

UWAGA: Puszka instalacyjna fi60 nie wchodzi w skład oferty
