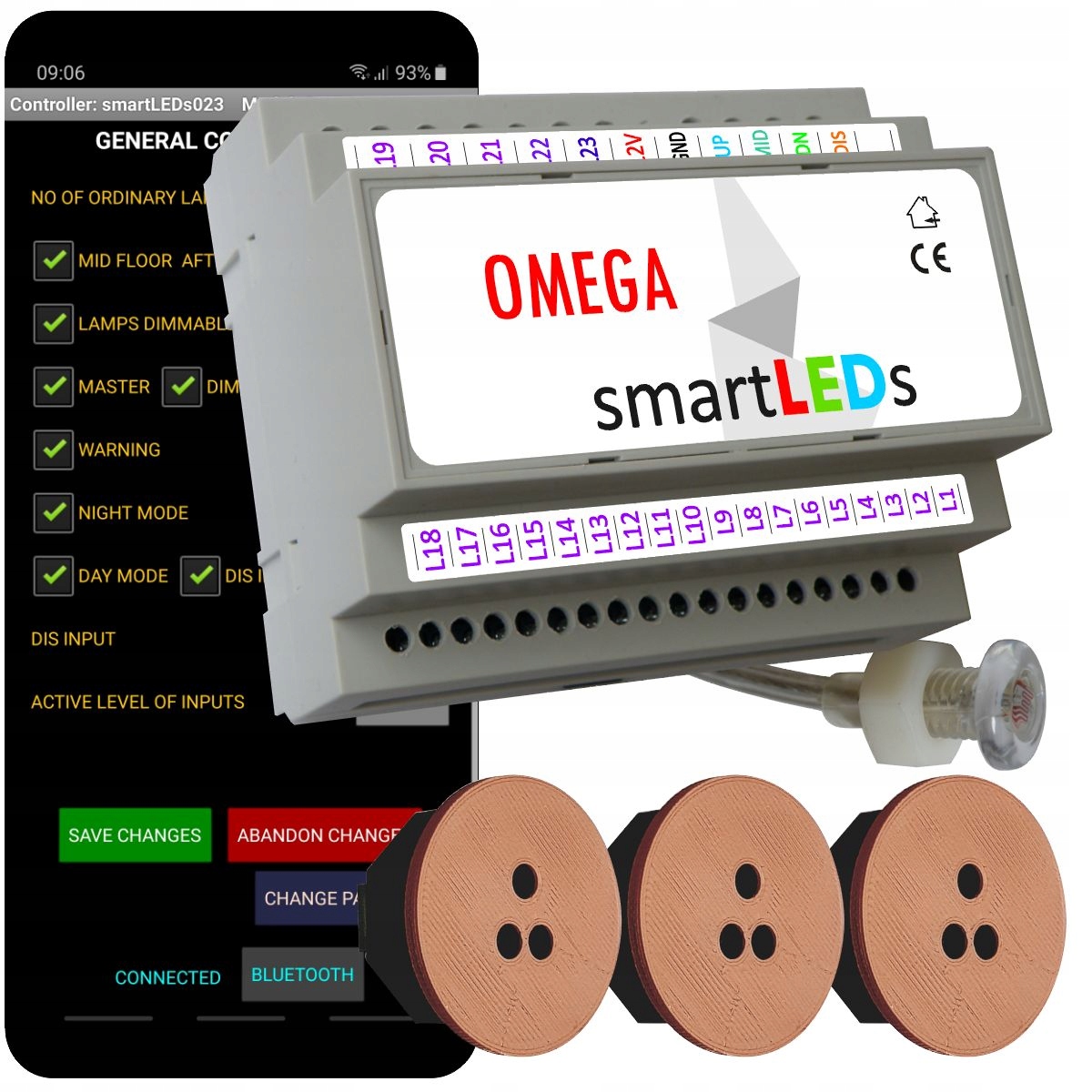

Контроллер лестницы 24 светодиодных датчика 100 см Применение

ZESTAW SCHODOWY smartLEDs

DO SCHODÓW z  WYJŚCIEM NA PÓŁPIĘTRZE

1. OMEGA Exclusive - Sterownik schodowy LED 12V/24VDC z aplikacją na smartfon
2. 3 x ALFA -  trzy schodowe optyczne czujniki odległości i ruchu 100cm 12V

Liczba sterowanych lamp: 3-24

Kolor osłony czujników: brązowy

2 style zapalania/gaszenia: po kolei (FALA LED) lub równocześnie (RAZEM)

3 tryby pracy: MAX, DZIEŃ, NOC

Aplikacja na smartfon/tablet do wygodnej konfiguracji, diagnostyki oraz obsługi sterownika

Wbudowany wyłącznik zmierzchowy z sondą światła oraz zegar czasu rzeczywistego

Funkcja obsługi wyjścia na półpiętrze

UWAGA: Czujniki są przeznaczone specjalnie do wykrywania ruchu na schodach. Dobrze określony, regulowany zasięg i wąski kąt detekcji powodują, że, w odróżnieniu od czujników typu PIR, czujniki ALFA nie reagują na osoby przechodzące obok schodów.  Dostępne 2 tryby pracy (odległości i ruchu) gwarantują poprawność pracy czujników w różnych warunkach (schody otwarte, schody zamknięte). Jedyne takie czujniki na rynku.

Producent: APACHETA SMART SYSTEMS, Polska

Aplikacja OMEGA smartLEDs

OMEGA Exclusive to najbardziej zaawansowany sterownik z rodziny sterowników schodowych smartLEDs, o rozbudowanej funkcjonalności,  z aplikacją na smartfon/tablet, przeznaczoną do wygodnej konfiguracji, obsługi oraz serwisu instalacji. Obsługa aplikacji jest bardzo wygodna i intuicyjna. Obok - łączenie aplikacji ze sterownikiem (ekran BLUETOOTH).

W celu zapoznania się z aplikacją można ją pobrać GRATIS z Google Play jeszcze przed zakupem sterownika.

Minimalne wymagania: Android 5.0, Bluetooth 4.0

UWAGA: smartfon nie wchodzi w skład zestawu.

Prawdziwa, unikalna fala świetlna LED - nie znajdziecie takiej u innych na Allegro

Jakość fali LED przesądza o jakości sterownika schodowego. Nasza fala LED, to znacznie więcej niż tylko zwykłe sekwencyjne zapalanie lamp.

Nasz sterownik realizuje prawdziwą, niezwykle efektowną falę LED, z  płynnością zapalania i gaszenia realizowaną dwustopniowo oraz umożliwia niespotykane u innych dopasowanie parametrów fali do preferencji użytkownika: Płynność (0-7), Czas zapalania (0s-24s), Czas świecenia (0s-240s), Czas gaszenia (0s-24s), Jasność świecenia, Typ kroku (przyspieszanie, zwalnianie lub ze stałym krokiem), Kierunek gaszenia (wstecz, zgodny).

Sekwencyjne zapalanie lamp  w tym sterowniku to  zapalanie kolejnych lamp, w stałych lub zmiennych odstępach czasowych, wynikających z parametrów: Czas zapalania i Liczba lamp oraz parametru Typ kroku

Pierwszy stopień płynności - polega na stopniowym  (płynnym) zapalaniu poszczególnych lamp z możliwością regulacji czasu rozjaśniania pojedynczej lampy przy pomocy parametru Płynność (0-7)

Drugi stopień płynności -  daje efekt płynięcia i rozmycia fali.   Przy odpowiednio dużej wartości parametru Płynność, kolejne lampy zaczynają się rozpalać, gdy poprzednie jeszcze nie osiągnęły maksymalnej jasności. Rozjaśnianie kolejnych lamp nakłada się w czasie, dając efekt rozmycia i płynięcia fali (czoło fali dopiero się rozpala, podczas gdy ogon świeci już mocniej). Cecha ta jest istotną różnicą w stosunku do innych sterowników na Allegro i przesądza o ostatecznym, niespotykanym u innych efekcie. Gaszenie przebiega podobnie.

Działanie sterownika

Sterownik pełni funkcję inteligentnego włącznika czasowego oświetlenia LED. Posiada 3 tryby pracy: MAX, DZIEŃ i NOC, o zróżnicowanych parametrach, przełączane automatycznie wyłącznikiem zmierzchowym i/lub zegarem oraz 2 style zapalania/gaszenia do wyboru: FALA LED (kolejno, lampa po lampie)  oraz RAZEM (równocześnie).

W stanie czuwania sterownika lampy mogą być zgaszone lub delikatnie podświetlone. Po aktywacji przez dowolny czujnik ruchu pełne oświetlenie jest włączane zgodnie z wybranym stylem zapalania/gaszenia. W przypadku aktywacji przez czujnik znajdujący się na półpiętrze oświetlenie jest włączane w górę i w dół, począwszy od półpiętra. Po określonym czasie świecenia lampy są automatycznie gaszone lub przygaszane do ustawionej wartości podświetlenia. W przypadku lamp ściemnialnych włączanie i gaszenie/przygaszanie każdej lampy odbywa się płynnie (stopniowa zmiana jasności), a w przypadku lamp nieściemnialnych – skokowo. Sterownik wymaga instalacji ze sterowaniem każdą lampą oddzielnie.

Najważniejsze funkcje sterownika:

• Funkcja podświetlenia lamp w stanie czuwania po zmierzchu (w zakresie od 0-90% maksymalnej jasności)
• Funkcja włącznika pełnego oświetlenia na określony czas
• Funkcja lampy Master (do podświetlenia ogólnego lub poręczy)
• Funkcja ściemniacza: ustawienie jasności w stanie aktywnym i czuwania (osobno dla lampy Master)
• Funkcja obsługi wyjścia na półpiętrze
• Funkcja świecenia stałego (z aplikacji lub z użyciem dowolnych wyłączników)
• Funkcja ostrzegania przed zgaszeniem świateł (mrugnięcie, wędrujące wygaszenie itp.)
• Funkcja przedłużenia świecenia
• Funkcja blokowania świecenia w dzień przez wbudowany inteligentny wyłącznik zmierzchowy (10 progów jasności). Sonda światła do instalacji wewnątrz (w rejonie schodów) lub na zewnątrz (10 progów jasności).

Funkcja lampy Master

• Jedna lub dwie ostatnie lampy mogą pełnić funkcję lampy Master np. do podświetlenia poręczy lub oświetlenia ogólnego
• Lampa Master może być zapalana jako pierwsza, a gaszona jako ostatnia
• Dla lampy Master można zdefiniować inne jasności świecenia i podświetlenia niż pozostałych lamp

Funkcja ostrzegania przed zgaszeniem świateł (opcja)

• Przygaszenie wszystkich lamp, mrugnięcie
• Migotanie (bardzo szybkie, szybkie, średnio szybkie lub wolne)
• Bujanie, huśtanie (wahadłowe wygaszanie jednej lub dwóch lamp)

Funkcja obsługi półpiętra

W przypadku wykrycia ruchu z wyjścia na półpiętrze, sterownik włączy oświetlenie lampa po lampie, w górę i w dół począwszy od półpiętra (styl: FALA LED) lub równocześnie (styl: RAZEM).

Wygodna konfiguracja sterownika z aplikacji (poziom instalatora)

Ustawienie głównych parametrów instalacji:

• liczba lamp,
• liczba lamp do półpiętra,
• ściemnialność lamp,
• parametry lampy Master,
• aktywacja funkcji ostrzegania,
• aktywacja trybów DZIEŃ i NOC,
• ustawienie sposobu przełączania trybu DZIEŃ (wejście DIS lub wbudowany zegar czasu rzeczywistego)
• zmiana funkcji wejścia DIS (zaawansowane)
• zmiana poziomu aktywnego wejść (zaawansowane)
• zmiana poziomu filtracji wejść (zaawansowane)

Ustawianie preferencji użytkownika z aplikacji

Dopasowanie działania sterownika do preferencji użytkownika poprzez zmianę parametrów:

• trybów MAX, DZIEŃ  i NOC
• zegara (czasu przełączania trybów)
• parametrów fali świetlnej,
• płynności zapalania/gaszenia
• czasu świecenia
• funkcji ostrzegania,
• wyłącznika zmierzchowego

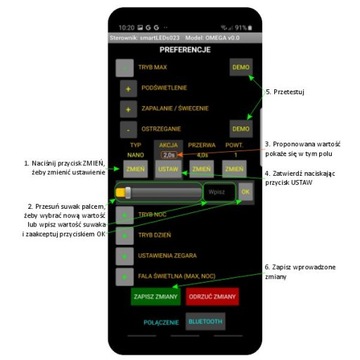

Ustawianie preferencji użytkownika c. d.

Zmiana parametrów funkcji ostrzegania w trybie MAX (przykład obok):

1. Typ ostrzeżeń (mrugnij, piko, nano, mikro,mili, bujaj, huśtaj) -
2. Czas ostrzeżenia (0s-24s)
3. Czas przerwy (0s-24s)
4. Liczba powtórzeń (0-7)

Zmiana parametrów fali świetlnej:

1. Czas zapalania (0s-24s)
2. Czas gaszenia (0s-24s)
3. Typ kroku (zwalnia, stały, przyspiesza)
4. Kierunek gaszenia (wstecz, zgodny)

Więcej informacji na temat możliwości ustawiania preferencji użytkownika znajduje się w instrukcji dołączonej do aukcji.

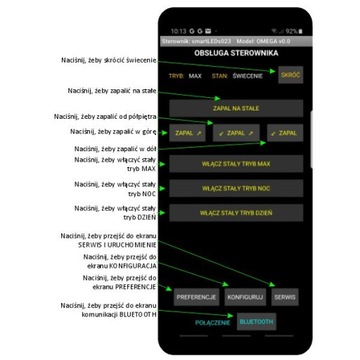

Obsługa sterownika z aplikacji

Poza normalnymi, sprzętowymi sposobami aktywacji sterownika (dowolne łączniki bezpotencjałowe typu przycisk lub  czujniki ruchu z wyjściem bezpotencjałowym np. przekaźnikowym lub z wyjściem typu OC) dodatkowo istnieje możliwość obsługi instalacji z aplikacji:

• zapalanie w górę, od półpiętra i w dół
• zapalanie na stałe
• włączanie trybów pracy na stałe
• wyświetlanie aktualnego trybu pracy i stanu sterownika

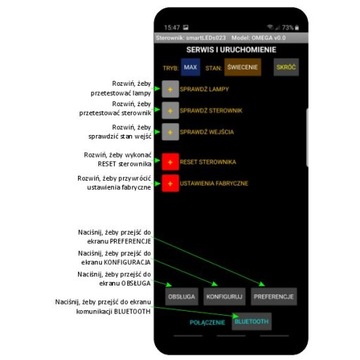

Serwis i uruchomienie z aplikacji

Funkcje diagnostyczne:

• sprawdzenie lamp
• sprawdzenie działania samego sterownika
• sprawdzenie stanu i ustawień wejść sterownika
• reset sterownika
• przywrócenie ustawień fabrycznych sterownika

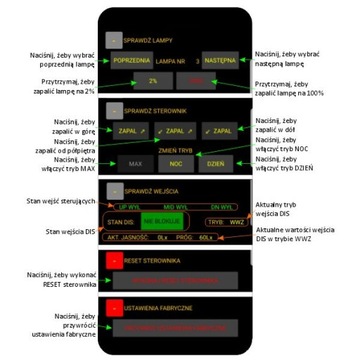

Serwis i uruchomienie c.d.

1. sprawdzenie kolejnych lamp:  najpierw zapalenie na 2%. potem na 100% jasności
2. sprawdzenie funkcji sterownika, niezależnie od stanu wejść: zapalanie w różnych trybach pracy
3. sprawdzenie stanu wejść poprzez wyświetlenie stanu wejść sterujących, funkcji wejścia DIS, ewentualnie progu jasności wyłącznika zmierzchowego i  jasności zmierzonej przez sondę

Dane techniczne sterownika

• Napięcie zasilania sterownika: 8-24 VDC
• Pobór mocy (typ.): 240 mW (przy 12V zasilania)
• Napięcie pracy wyjść: typ: 12 VDC; max: 24 VDC
• Obciążenie prądowe wyjść (max): 2A x24
• Rodzaj obciążenia: diody LED
• Stopień ochrony: IP20
• Rodzaj pracy: ciągła
• Temperatura pracy: -10°C - +45°C
• Wymiary: 10,5 cm x 9,0 cm x 6,5 cm
• Montaż: szyna DIN TH-35 (6 modułów)
• Minimalne wymagania: smartfon/tablet (Android 5.0 lub nowszy, Bluetooth 4.0)

3 czujniki smartLEDs ALFA 12VDC 100cm

• Cyfrowy, aktywny czujnik dyfuzyjny odbiciowy
• 2 tryby pracy: odległości i ruchu
• Wąski kąt detekcji 10°-15°
• Zasięg 30-100cm, regulowany co około 10cm (nadaje się do schodów do 140 cm szerokości)
• Budowa jednoelementowa (nie jest wymagana instalacja odbiornika czy lusterka po przeciwnej stronie niż czujnik)
• Wygodny dostęp do potencjometru i diod sygnalizacyjnych (z przodu czujnika, pod zdejmowaną osłoną)
• Łatwy montaż elektryczny czujnika (listwa zaciskowa)

Dane techniczne czujnika:

• Zasięg: regulowany, od 30cm do 100cm
• Kąt detekcji: 15°
• Napięcie zasilania: 8-24VDC (typowo 12V)
• Wyjście: NPN OC (aktywny stan niski), max. 30V 250mA
• Wymiary: średnica osłony 40mm, długość 25mm
• Pobór mocy: 0,12W (przy 12V zasilania)
• Pobór prądu: 10mA
• Temperatura pracy: -10°C - +45°C
• Stopień ochrony: IP20
• Klasa ochronności: III
• Rodzaj pracy: ciągła, wewnątrz pomieszczeń
• Dostępne kolory czujnika: biały, szary, brązowy, czarny

Montaż czujników

• Montaż w słupku schodów w otworze o średnicy 35 mm.
• Montaż  podtynkowy w puszce montażowej (do kupienia na innej naszej aukcji)
• Montaż w puszce instalacyjnej fi 60mm  przy pomocy adaptera dopuszkowego (do kupienia na innej naszej aukcji).

UWAGA: Zaleca się montaż czujników na wysokości 80 cm

Dodatkowe informacje:

• Obciążenie prądowe wyjść sterownika (max.): 2A x 24
• Duża sterowana moc wyjściowa: 24 x 48W (przy 24V zasilania lamp)
• Aktywacja wejść UP i DN sterownika: ręczna (dowolne łączniki bezpotencjałowe typu przycisk), automatyczna (np. 2 czujniki ruchu z wyjściem bezpotencjałowym np. przekaźnikowym lub z wyjściem typu OC) lub mieszana. (UWAGA: Łączniki nie wchodzą w skład zestawu.)
• Możliwość integracji z systemami inteligentnego domu (np. KNX, Fibaro, Crestron, Lutron, LON) poprzez wyjścia bezpotencjałowe
• Sterowanie lampami LED ściemnialnymi (płynne, w oparciu o metodę PWM) oraz nieściemnialnymi (skokowe)

UWAGA: Ściemnialne są zwykłe taśmy LED, gdzie pojedynczy segment składa się z 3 diod i rezystora. W przypadku innych źródeł światła LED każdorazowo należy zapytać producenta o cechę ściemnialności źródła światła  i możliwość współpracy ze ściemniaczem PWM. Niektóre źródła światła LED (np. zamienniki popularnych halogenów) mogą zawierać dodatkową elektronikę, która utrudni lub uniemożliwi ściemnianie.

Dokładna dokumentacja oraz serwis

Do produktu dołączamy instrukcję użytkownika, zawierającą m.in. schemat instalacyjny.

Przygotowaliśmy także poradnik,dotyczący zaplanowania, wykonania i uruchomienia instalacji krok po kroku (w załączniku do aukcji).

Jako producent sterowników oferujemy profesjonalne wsparcie techniczne oraz bezpośredni serwis gwarancyjny i pogwarancyjny.

Opakowanie zawiera:

1. Sterownik schodowy smartLEDs OMEGA  (z wbudowanym wyłącznikiem zmierzchowym i zegarem czasu rzeczywistego)
2. Sonda światła
3. TRZY czujniki ruchu smartLEDs ALFA
4. Instrukcja użytkownika sterownika OMEGA
5. Instrukcja użytkownika czujnika ruchu ALFA
