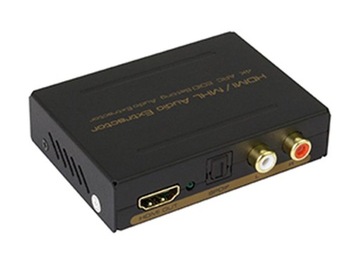

Аудиоэкстрактор HDMI с MHL SPDiF RCA R/L ARC 4K

Extractor dżwięku z HDMI z MHL SPDiF RCA R/L ARC 4K

Kod: {{HDCN0020M1}}

• Jedno wejście HDMI lub MHL podłącza się do jednego wejścia przetwornika + jedna SPDiF + LR wyjście audio HDMI
• Wsparcie wychodzącego dźwięku: SPDIF + R/L analogowe wyjście audio
• Wsparcie Full HD 1080P Full 3D, rozdzielczość 4K*2K
• Wsparcie funkcji ARC: Bez dodatkowego kabla HDMI pozwala odwrócić audio do gniazda AV
• Wzmacniacz podłącza się poprzez HDMI kabel z telewizorem HD, podczas, gdy telewizor HD odbiera zawartość audio i wideo.
• HDMI/MHL pracuje w trybie podwójnym więc można zmniejszyć numer portów
• HDMI uzyska synchronizację rozdzielenia sygnału audio. Jest to ADV
• 2.0CH/5.1CH trzy rodzaje opcji trybu audio
• Bez utraty jakości
• Instaluje w ciągu kilku minut
• Potrzebuje DC5V/1A zasilanie
• DC5V: 5V DC-DC gniazdko zasilania
• PWR: Power LED dioda stanu
• Wejście HDMI/MHL: Podwójny tryb HDMI/MHL portów wejściowych
• Zielona dioda: status ARC kontrolki LED
• ARC: ARC Funkcja Włącz/Wyłącz
• HDMI Out: HDMI interfejs wyjściowy
• Zielona dioda: status HDMI kontrolki LED
• SPDIF: Wyjście SPDIF optyczne
• L/R: Wyjście dźwięku analogowego Track (L/R)

Ekstraktor audio jest urządzeniem, które obsługuje 3D, 4K*2K, ARC i umożliwia jedno HDMI lub jedno wejście źródła MHL i jedno wyjście HDMI podłączone do jednego ekranu HD (takie jak telewizor lub projektor) i wyodrębnić audio do jednego SPDIF wyjścia audio + One LR stereofoniczne wyjście audio. Ponadto urządzenie obsługuje funkcję ARC.

Nasze urządzenia oferują rozwiązania w zakresie obawy związane z bezpieczeństwem, kontrolą centrum danych, dystrybucji informacji, konferencji w salach konferencyjnych, w szkołach oraz szkoleń korporacyjnych.

Specyfikacje:

• Rozdzielczość DMI: 24/50/60fs/1080p/1080i/720p/576p/576i/480p/480i
• Obsługa formatu koloru wideo: 24bit/deep color 30bit,36bit
• Wyjście audio: L/R+SPDIF
• Maksymalna przepustowość: 300 MHz
• Maksymalna szybkość transmisji: 9.0 Gbps
• Wejście/Wyjście sygnału TMDS: 0.5~1.5Volts p-p(TTL)
• Wejście/wyjście sygnału DDC: 5Volts p-p (TTL)
• Odległość przewódu zasilającego: 15m AWG26 standardowy kabel HDMI
• Wyjściowa odległość kabla: 20m AWG26 standardowy kabel HDMI
• Maksymalny prąd pracy: 500mA
• Format zasilacza:
• - Moc wejściowa: AC (50HZ, 60HZ) 100V-240V;
• - Moc wyjściowa: DC5V/1A

• Zakres temperatury pracy: -10 do +55
• Zakres temperatur przechowywania: -20 do +60
• Zakres wilgotności pracy: 10 do 90%OW (bez kondensacji)
• Dopuszczalna wilgotność: 5 do 95%OW (bez kondensacji)
• Wielkość (Dł x Szer x Wys): 84.5X61.8X21 (mm)
• Waga:135g

Przełączanie

Przycisk przełącznika do trybu działania wyjścia audio, można wybrać 5.1CH, 2.0CH, ADV [Advance Audio]. Trzy rodzaje trybu wyjścia audio poprzez: cyrkulację przełączania, gdy przełączenie na tryb audio 5.1CH wyjścia, cyfrowy sygnał audio w końcówce odbierającej obsługuje DTS/Dolby-AC3 dekodowania lub wejście D Sygnał audio końcówce odbierającej nie będzie miał wyjścia dźwięku; Jeśli potrzebujesz odebrania sygnału wyjściowego audio, to terminal daje dźwięk, proszę włączyć tryb audio 2.0CH. Gdy wyjście audio, ustaw przełącznik trybu na ADV [Advance Audio], audio format zostanie podjęta przez odbieranie sygnału audio możliwości dekodowania dźwięku urządzenia. Wyjście splittera 7.1-kanałowe sygnał audio, podczas gdy na koniec łączy się wyjście wzmacniacza AV z portem HDMI, które obsługuje 7.1 kanał dekodowania dźwięku (sam sygnał HD źródłowy jest 7.1-kanałowy)

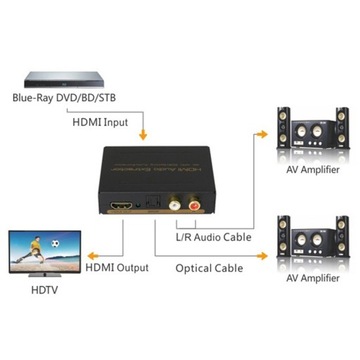

Operacje i podłączenie

1. Użyj kabla HDMI do podłączenia źródła HD z wejściem HDMI konwertera lub użyć jednego kabla MHL HDMI, aby podłączyć urządzenie MHL z gniazda HDMI splittera
2. Użyj jednego kabla HDMI do podłączenia do portu wyjściowego HDMI wyciąg z wyświetlaczem HD
3. Użyj jednego kabla audio do podłączenia wtyczkę R/L z portu sprzęt audio
4. Użyj kabla optycznego, połącz port SPDIF ze sprzętem audio
5. Użyj klawisza włącznika ARC do włączania/wyłączania funkcji ARC
6. Podłącz wtyczkę z zasilacza 5V DC

Opakowanie

• HDMI do Mhl Audio Extractor (SPDIF+R/L) - 1 szt
• 5V zasilacz - 1 szt
• Instrukcja obsługi (Angl.) - 1 szt
