SET SmartLEDs ALFA датчик движения лестницы + модуль времени + световой датчик

ALFA PLUS smartLEDs

Optyczny czujnik ruchu 100 cm z modułem czasowym

(1) Cyfrowy, aktywny czujnik optyczny odbiciowy smartLEDs ALFA o wąskim kącie detekcji i regulowanym zasięgu, posiadający 2 tryby pracy: odległości i ruchu

dodatkowo wyposażony w:

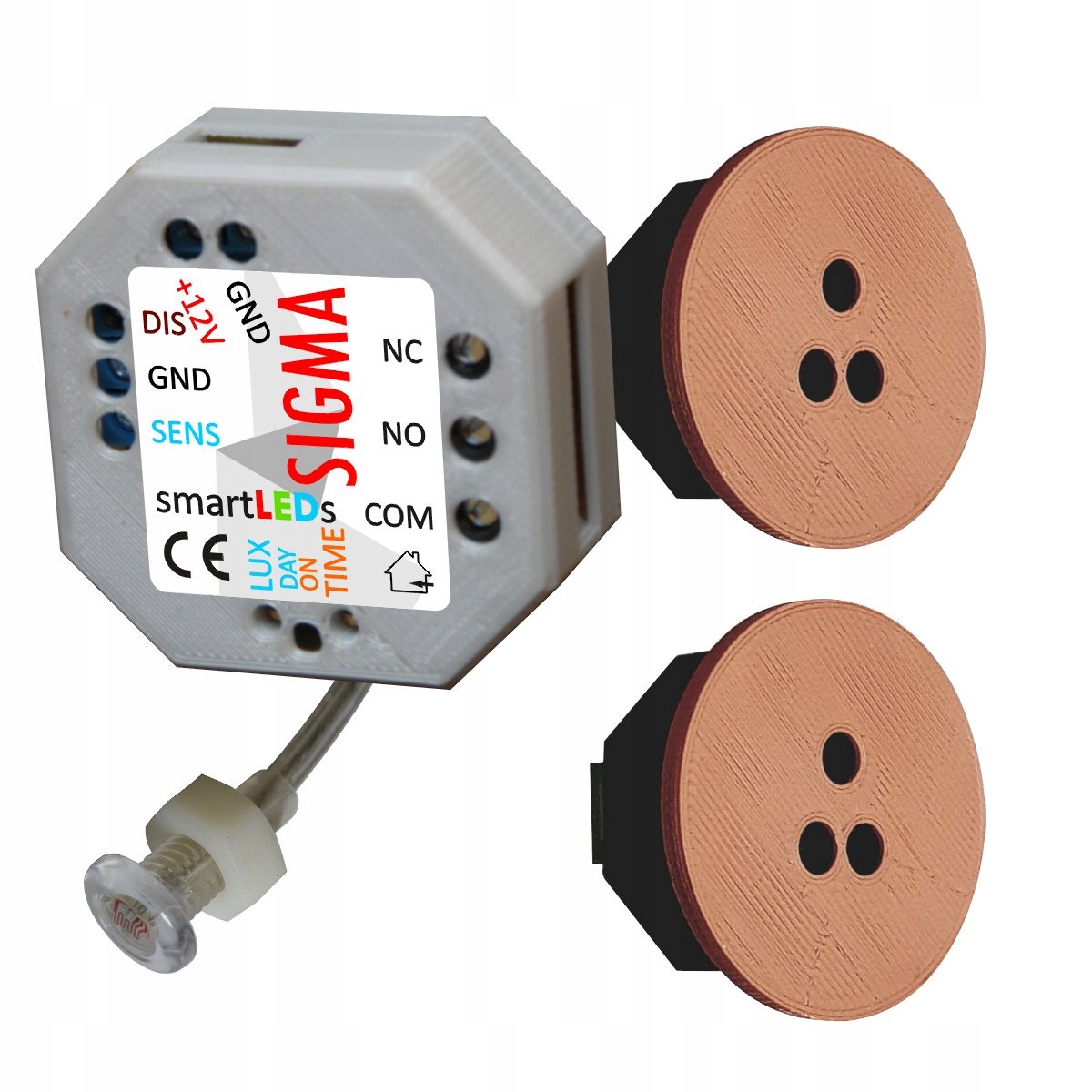

(2) Moduł czasowy smartLEDs SIGMA z wyłącznikiem zmierzchowym, sondą światła i uniwersalnym wyjściem przekaźnikowym

Kolor osłony czujnika: brązowy

Przeznaczenie: włącznik czasowy podłączonego obciążenia po wykryciu obiektu lub ruchu w ustawionym polu działania czujnika (do100cm). Najczęściej jest stosowany do włączania na określony czas oświetlenia schodowego LED 12VDC, 24VDC lub 230VAC, wewnątrz pomieszczeń, gdzie może pełnić rolę nowoczesnego automatu schodowego z czujnikiem ruchu.

Wysoka jakość Mikroprocesorowa, specjalistyczna obróbka sygnału oraz dostępne 2 tryby pracy gwarantują poprawność pracy w różnych warunkach (schody otwarte, schody zamknięte).

Unikalny na rynku!

Producent:  Apacheta Smart Systems, Polska

Działanie

Czujnik ALFA PLUS jest odpowiedzią na potrzeby tych klientów, którzy poszukują dobrego czujnika ruchu do załączania czasowego podłączonego obciążenia. Realizuje funkcję włącznika czasowego podłączonego obciążenia na określony czas, po wykryciu obiektu lub ruchu w ustawionym polu działania czujnika. Wbudowany wyłącznik zmierzchowy z załączoną sondą światła umożliwia blokadę działania czujnika w dzień.

Ze względu na dobrze określony i regulowany zasięg czujnika w zakresie 30-100 cm czujnik ALFA PLUS bardzo często jest stosowany do włączania na określony czas oświetlenia schodowego LED 12V/24VDC lub oświetlenia 230VAC, wewnątrz pomieszczeń, gdzie może pełnić rolę nowoczesnego automatu schodowego z czujnikiem ruchu. Czujnik precyzyjnie wykrywa obiekty na schodach i przejściach i nie widzi osób przechodzących obok. Znakomicie sprawdza się zarówno w przypadku białej ściany naprzeciwko jak i w przypadku schodów ażurowych, zabudowanych tylko z jednej strony oraz szerokich i otwartych przejść, nawet do 130cm.

WAŻNE!

Dlaczego czujniki ALFA lepiej nadają się do wykrywania ruchu na schodach niż inne czujniki ruchu spotykane na rynku?

Oferowane na rynku czujniki w większości nie nadają się do zastosowań schodowych. Są to albo czujniki typu PIR o szerokim kącie detekcji i nieokreślonym zasięgu, "łapiące" osoby przechodzące obok schodów albo tanie czujniki optyczne z importu (poznacie je po żółtym kolorze), nietrzymające parametrów, o zbyt małym zasięgu, dużej wrażliwości na odbicia i olśnienia np. od białej ściany naprzeciwko, o wydłużonym kształcie utrudniającym montaż, z utrudnionym dostępem do regulacji (z tyłu czujnika), niekompatybilne ze sterownikami schodowymi (inne napięcie zasilające), co niektórzy rozwiązują opracowując dodatkowe amatorskie adaptery np. w koszulkach termokurczliwych, ponadto o dużej awaryjności. Wady te praktycznie dyskwalifikują te czujniki do tego zastosowania.

Czujniki smartLEDs ALFA (także DELTA) opracowaliśmy w odpowiedzi na lukę na rynku w tym zakresie. Są w 100% produkowane w Polsce. Cechuje je profesjonalizm wykonania (profesjonalny obwód drukowany, montaż SMT i THT w technologii bezołowiowej, elementy od czołowych producentów podzespołów elektronicznych) oraz wysoka jakość obróbki sygnału. Czujnik ma regulowany zasięg do 100cm, odpowiedni dla większości schodów.  (Przy szerszych schodach proponujemy bliźniaczy czujnik DELTA smartLEDs o zasięgu do 200cm).

ALFA (także DELTA) są to jedyne znane nam czujniki, tak naprawdę nadające się do wykrywania ruchu na schodach, doskonale sprawdzające się także w trudnych warunkach, niezależnie od tego, czy schody (przejścia) są otwarte, czy zamknięte, z białą ścianą naprzeciwko.  Dodatkowe wyposażenie w kompatybilny moduł czasowy sprawia, że ALFA PLUS (także DELTA PLUS) są to rozwiązania unikalne na rynku. Posiadają bardzo dobry stosunek jakości do ceny.

Dane techniczne czujnika ALFA PLUS

• Napięcie zasilania: 9-14VDC (typowo 12VDC)
• Wyjście przekaźnikowe NO-COM-NC
• Obciążenie (rezystancyjne): max 8A, 250VAC lub 30VDC
• Pobór mocy: 250mW/500mW
• Zakres regulowany 30-100cm, skokowo co 10cm (potencjometr wieloobrotowy)
• Czas włączenia regulowany płynnie 0s-2godz. (potencjometr wieloobrotowy "TIME")
• Próg jasności wyłącznika zmierzchowego regulowany płynnie na 10 poziomach (potencjometr wieloobrotowy „LUX”)
• Diody sygnalizacyjne: wartości zasięgu, wykrycia obiektu, blokady, włączenia
• Kąt detekcji: 15°
• Temperatura pracy: -10°C - +45°C
• Stopień ochrony: IP20
• Klasa ochronności: II
• Rodzaj pracy: ciągła, wewnątrz pom.
• Kolor czujnika: do wyboru

Właściwości czujnika

• Rewelacyjny jako czujnik schodowy. W odróżnieniu od czujników typu PIR ma wąski kąt detekcji i regulowany zasięg i nie "łapie" osób poza ustawionym zakresem (np. obok schodów).
• Czujnik ruchu jednoelementowy, nie wymaga odbiornika,  może być stosowany także do schodów ażurowych lub zabudowanych tylko z jednej strony.
• Dostępne 2 tryby pracy, umożliwiające prawidłowość działania niezależnie od typu i budowy schodów:

1. Tryb czujnika  odległości - (tryb podstawowy, idealny do schodów otwartych) - wykrycie obiektu następuje wskutek detekcji światła odbitego od obiektu
2. Tryb czujnika ruchu (tryb dodatkowy, stosowany np. w przypadku schodów zamkniętych z białą ścianą naprzeciwko, odbijającą światło) - wykrycie ruchu obiektu następuje wskutek detekcji zmiany sygnału odbitego od obiektu

• Mikroprocesorowa adaptacja do warunków otoczenia, eliminacja zakłóceń, dzięki czemu czujnik może pracować w trudnych warunkach
• Mała wrażliwość na widzialne światło z otoczenia oraz promieniowanie podczerwone z innych źródeł

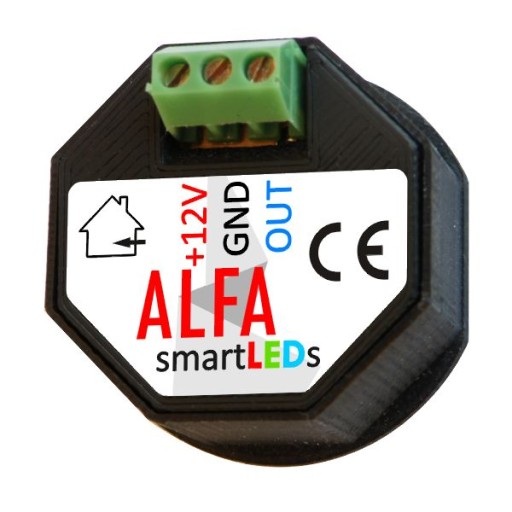

Łatwy montaż elektryczny czujnika ALFA

Wyprowadzenia znajdują się na listwie zaciskowej z tyłu czujnika:

• +12V – napięcie zasilania
• GND – masa zasilania 0V
• OUT – wyjście cyfrowe typu OC (NPN)

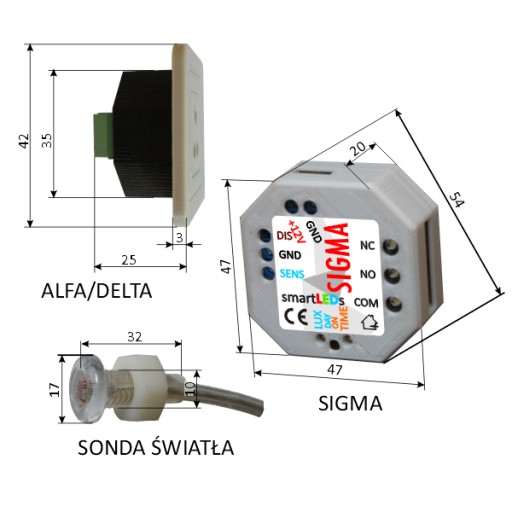

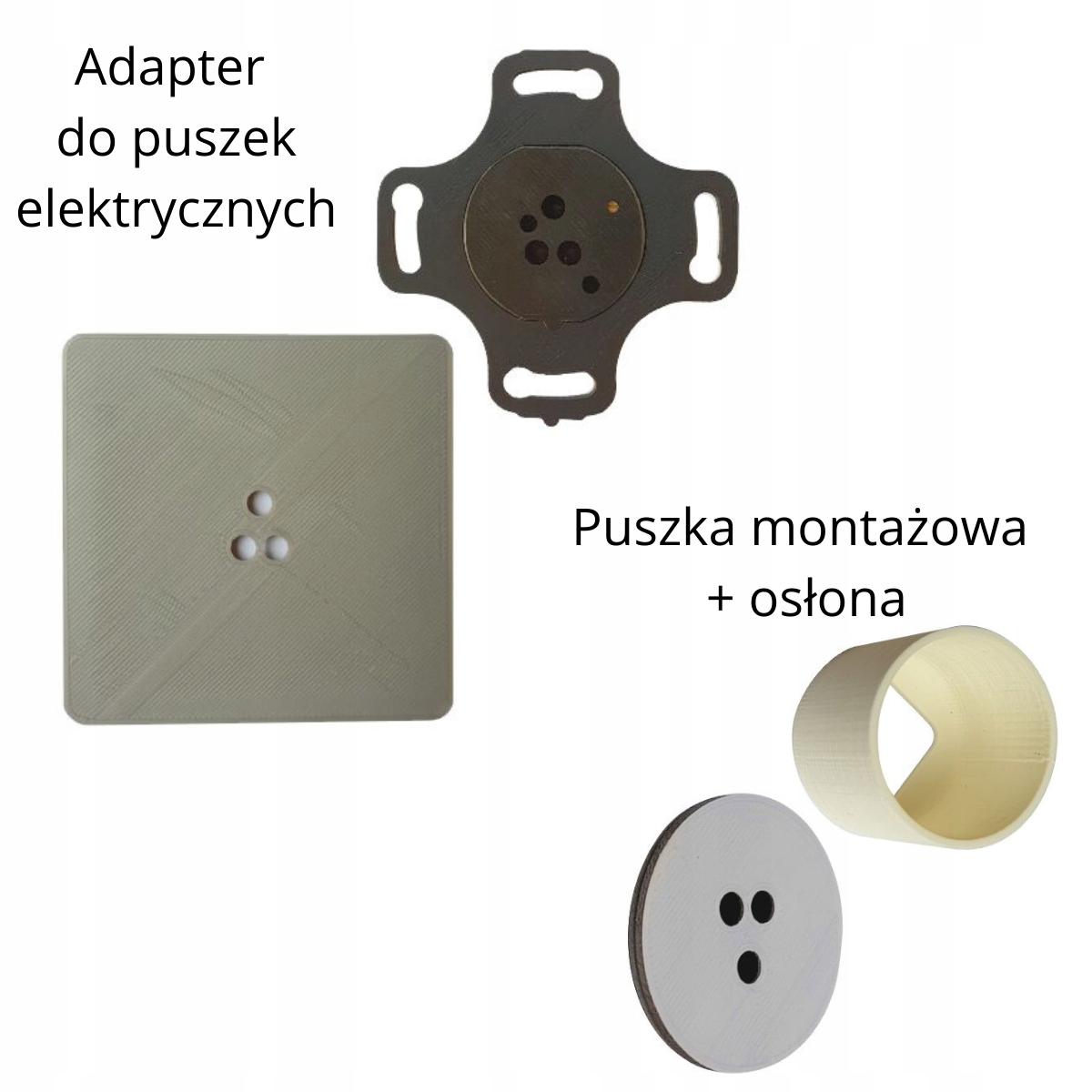

Montaż czujników ALFA

• Montaż  podtynkowy w puszce montażowej (do kupienia na innej naszej aukcji)
• Montaż w słupku schodów w otworze o średnicy 35 mm.
• Montaż w puszce instalacyjnej fi 60mm  przy pomocy adaptera dopuszkowego (do kupienia na innej naszej aukcji, kolor adaptera do wyboru).

UWAGA: Zaleca się montaż czujników na wysokości 80 cm

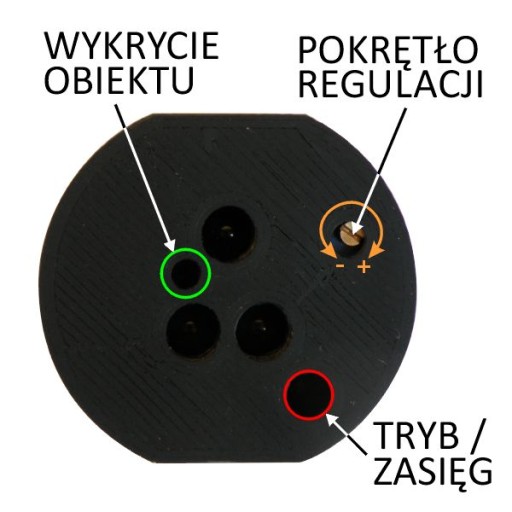

Wygodny dostęp do potencjometru i diod sygnalizacyjnych czujnika ALFA

z przodu czujnika, pod zdejmowaną osłoną

• Regulacja zasięgu - potencjometr wieloobrotowy
• Sygnalizacja ustawienia zasięgu: czerwona dioda LED
• Sygnalizacja wykrycia obiektu: zielona dioda LED
• Zmiana trybu działania: potencjometr wieloobrotowy i czerwona dioda LED

Sposób regulacji czujnika jest dokładnie opisany w instrukcji użytkownika.

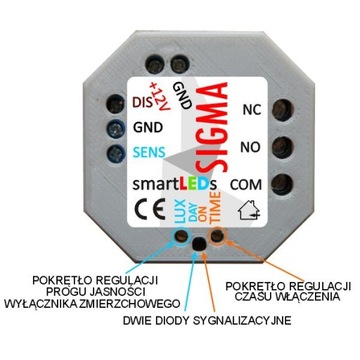

Regulacja działania modułu czasowego SIGMA

• Regulacja czasu włączenia: płynnie w zakresie 0s-2godz.
• Regulacja progu jasności wyłącznika zmierzchowego: płynnie na 10 poziomach

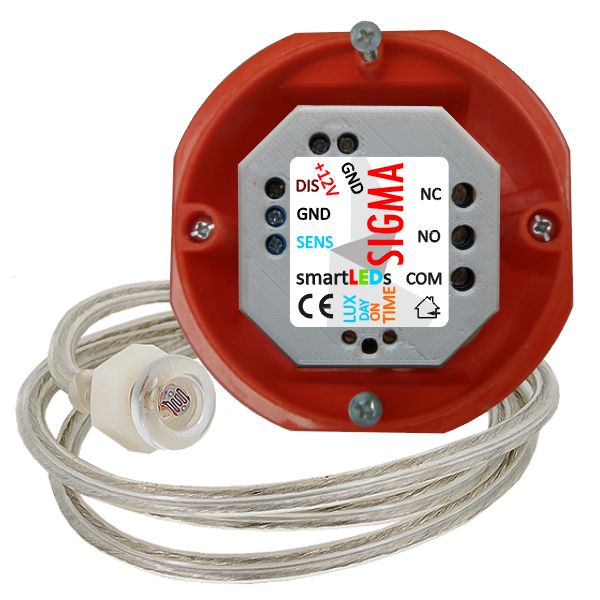

Łatwy montaż modułu czasowego SIGMA

(obowiązkowo w puszce elektrycznej lub skrzynce instalacyjnej)

Uwaga: puszka nie wchodzi w skład zestawu

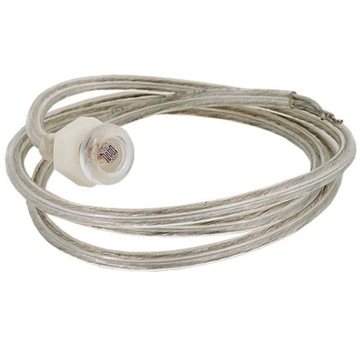

Wbudowany wyłącznik zmierzchowy z sondą światła

• Blokowanie świecenia lamp w dzień
• Montaż sondy możliwy zarówno  na zewnątrz jak i wewnątrz domu w rejonie schodów (Czujnik jest inteligentny - nie blokuje się od oświetlenia, które sam załączył, co jest istotną zaletą wobec zewnętrznych automatów zmierzchowych, których sondy światła muszą być instalowane na zewnątrz pomieszczeń, w miejscu nieoświetlanym sztucznym światłem). Sondę światła należy podłączyć do wejścia DIS modułu SIGMA.
• Próg jasności wyłącznika zmierzchowego regulowany płynnie na 10 poziomach

UWAGA: Zamiast sondy światła do wejścia DIS można podłączyć inne urządzenie (np.wyłącznik lub zegar astronomiczny) lub bezpotencjałowe wyjście dowolnego systemu Inteligentny Dom.

Jeszcze się nie zdecydowałeś? Może przekona Cię, to że:

Kupujesz bez pośredników, prosto od polskiego producenta

Otrzymasz unikalny na rynku precyzyjny czujnik schodowy

Otrzymasz profesjonalny produkt i gwarancję jakości

Zaoszczędzisz, bo nie musisz kupować dodatkowego automatu zmierzchowego

Otrzymasz wsparcie techniczne, instrukcje użytkownika i schematy instalacyjne

Jeśli potrzebne są dodatkowe czujniki ALFA, możesz dokupić je na innej naszej aukcji

Wykonasz wygodną instalację oświetlenia schodów, która będzie prawdziwą ozdobą domu

Sondę światła możesz zainstalować wygodnie wewnątrz domu. Nie musisz instalować jej na zewnątrz, jak w tradycyjnych automatach zmierzchowych.

Sterowniki i czujniki schodowe smartLEDs to prawdopodobnie najlepsze produkty tego typu na rynku!
