NIWELATOR GeoFennel FL 245HV +statyw+łata

Niwelator laserowy FL 245HV+statyw korbowy+łata laserowa

W zestawie:

1. Niwelator FL245HV

2. Statyw korbowy GeoFennel FS 30-M

3. Łata laserowa GeoFennel TN-20 Kombi

FL245HV to obrotowy laser najnowszej generacji do pracy w poziomie i pionie o zasięgu 700 m. Jest wszechstronny, łatwy w przygotowaniu do pracy i prosty w codziennym użytkowaniu. Laser został wyposażony w wiele praktycznych funkcji ułatwiających pomiary w różnych sytuacjach. Są to tryb skanowania, plamka punktowa pod kątem 90°, wyznaczanie płaszczyzny poziomej oraz po obróceniu płaszczyzny pionowej. Wyznaczanie spadku oraz nastawianie kierunku są możliwe w dwóch osiach w szerokim zakresie. Wysoki stopień ochrony obudowy przed wnikaniem pyłu i wody pozwala na swobodne zastosowanie zarówno w pracach wewnętrznych jak i zewnętrznych podczas złej pogody. Bardzo wysoka nominalna dokładność i zwiększony okres użytkowania dzięki zastosowaniu wysokowydajnych komponentów oznacza jeden zakup na wiele lat i oszczędność kosztów.

Najnowsza seria laserowych niwelatorów rotacyjnych geo-FENNEL została wyposażona w innowacyjny, niezwykle płynnie działający napęd głowicy obrotowej z zupełnie odmienionym i znacznie ulepszonym modułem samopoziomowania. Dzięki temu najnowsze budowlane lasery obrotowe pomarańczowej linii profiline mają jeszcze lepszą rzeczywistą dokładność, są odporniejsze na zmienne warunki i bardziej stabilne termicznie. W nowych laserach zastosowano bardzo cichy, niskoszumowy układ napędowy o niskim współczynniku tarcia. Jednocześnie dzięki filozofii „włącz i pracuj” uproszczono do minimum obsługę lasera z klawiatury. Wszystkie funkcje dodatkowe są teraz dostępne z nowego pilota zdalnego sterowania o wzmocnionej budowie i zwiększonym do 100 m zasięgu. Wysoka dokładność, ogromny kilkuset metrowy zasięg pokrycia terenu oraz bezawaryjność w długim okresie użytkowania to od lat domena profesjonalnych, oryginalnie skonstruowanych i dopracowanych niwelatorów laserowych geo-FENNEL.

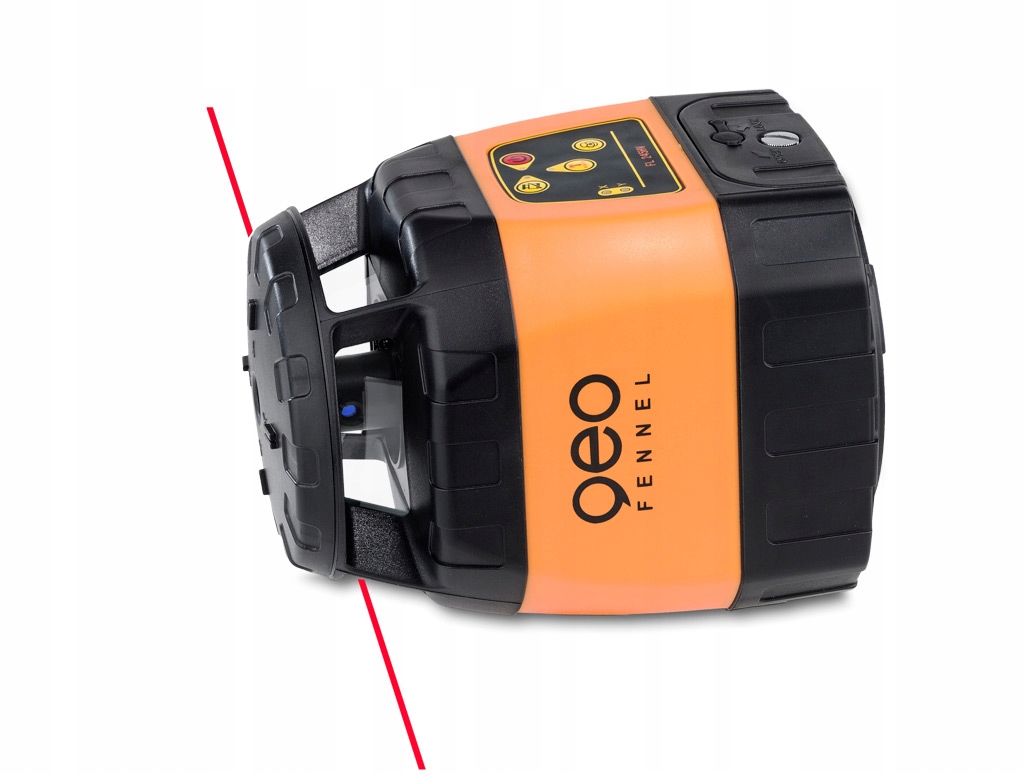

Niwelator laserowy obrotowy FL 245HV jest przystosowany do pracy w dwóch pozycjach. W pozycji standardowej wiązka rotacyjna wyznacza poziom, a wiązka punktowa jest w trybie ciągłym emitowana w górę pod kątem 90°. Po obróceniu lasera do pozycji pracy w pionie wiązka rotacyjna tworzy idealnie równą płaszczyznę pionową, a wiązka punktowa emitowana jest w bok pod kątem 90°. W obu pozycjach roboczych możliwe jest wyznaczanie spadku i nastawianie kierunku w dwóch osiach. Szereg funkcji dodatkowych takich jak program stabilizacji TILT i rozszerzona funkcja skanowania pozwalają na bezproblemową adaptację do panujących w miejscu pracy warunków, zwiększają praktyczność i funkcjonalność oraz przyspieszają wykonywanie codziennych zadań pomiarowych.

Profesjonalny laser obrotowy najnowszej generacji. Wyznacza poziom, pion i spadki z wysoką dokładnością:

• Precyzyjne poziomowanie w oparciu o technologicznie doskonały kompensator elektroniczny.
• Płynny i cichy napęd głowicy obrotowej z ulepszonym układem samopoziomowania.
• Jeszcze lepsza dokładność, odporność i stabilność termiczna.
• Łatwa obsługa z klawiatury dzięki innowacyjnej technologii „włącz i pracuj”.
• Wszystkie funkcje dostępne z odpornego i mocnego pilota o zasięgu 100 m.
• Plamka rotująca, wyznaczająca poziom.
• Stała plamka lasera pod kątem 90° do plamki rotującej.
• Dwie podwyższone prędkości obrotowe głowicy laserowej.
• Przełączanie pomiędzy rotacją, oscylacją i plamką stałą.
• Funkcja oscylacji plamki laserowej ze zmianą zakresu kąta.
• Funkcja pochylania głowicy do ±5° (±9%) w osi X i Y.
• Funkcja precyzyjnego dostosowania kierunku w trybie pionowym – ułatwia wpasowanie się w elementy konstrukcyjne.
• Wyznaczanie spadków w trybie manualnym i półautomatycznym.
• Alarm o niespoziomowaniu – sygnalizacja optyczna i akustyczna wychylenia przyrządu poza zakres samoregulacji eliminuje powstawanie błędów.
• Funkcja TILT – detekcja potrąceń urządzenia.
• Praca w każdych warunkach – dzięki uszczelnionej obudowie zgodnie z normą IP 54.
• Praca w ujemnych temperaturach – przyrząd przystosowany do całorocznej pracy.
• Zasilanie z wydajnych akumulatorków NiMH.
• Alternatywne zasilanie z zasobnika na baterie alkaliczne.
• W komplecie detektor do prac w terenie na dużych odległościach.
• Urządzenie przystosowane do pracy na zewnątrz.
• Uchwyt przyścienny z ruchomą konsolą do wykorzystania przy montażu sufitów podwieszanych.

Dane Techniczne:

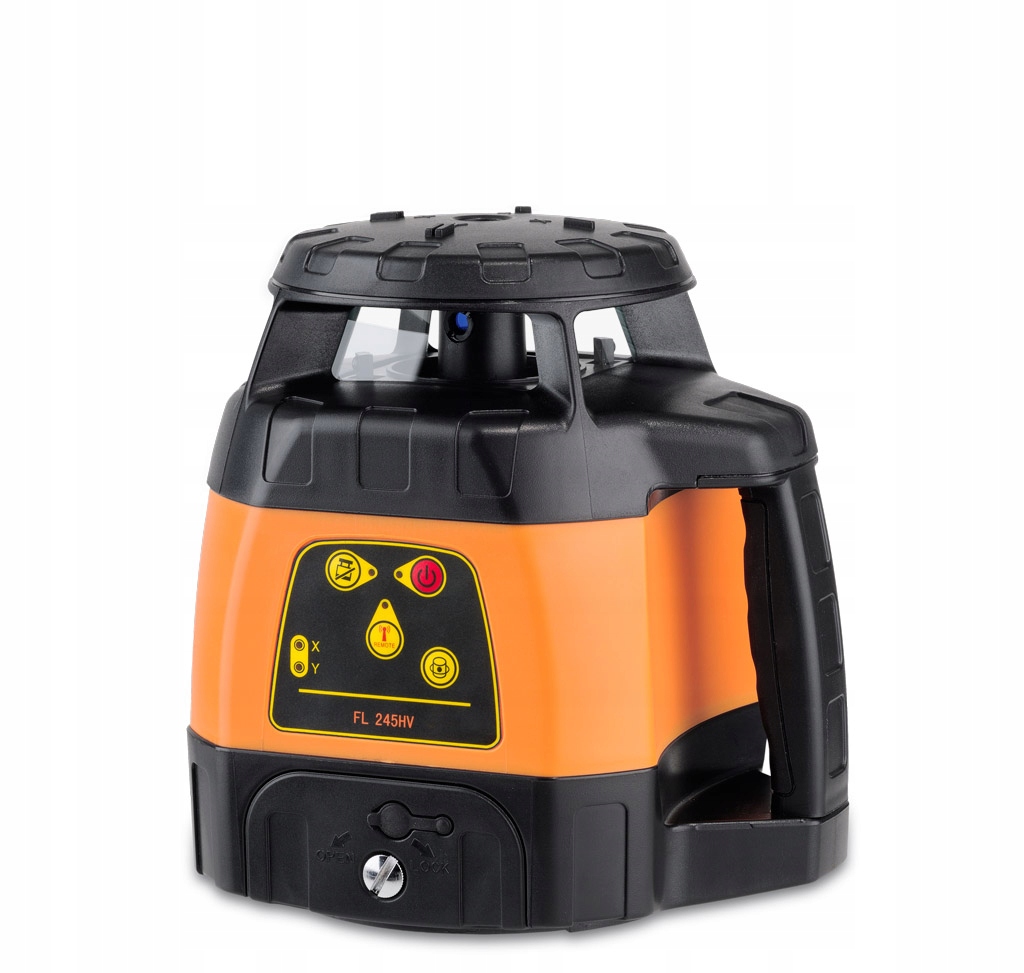

Niwelator laserowy FL 245HV

Dokładność instrumentu: H=±1 mm/10 m. V=±1,5 mm/10 m

Dokładność instrumentu w ustawieniu pionowym:± 1,5 mm / 10 m

Zakres automatyki poziomowania:± 5°

Wbudowany kompensator:elektroniczny

Zasilanie bateryjne:4 x D alkaliczne

Zasilanie akumulatorowe:NiMH

Czas pracy – komplet baterii:40 h

Czas pracy – jedno ładowanie:30 h

Klasa bezpieczeństwa lasera/długość fali:3R/635 nm

Diody laserowe liczba/długość fali:1/635 nm

Funkcja skanowania:2 zakresy

Średnica strefy widoczności lasera (skanowanie)***:76 m

Średnica strefy detekcji lasera:700 m

Zakres pochyleń w osi X:± 5° (± 9%)

Zakres pochyleń w osi Y:± 5° (± 9%)

Półautomatyczne nastawianie spadków X, Y:tak

Funkcja TILT :Tak

Prędkość obrotowa głowicy:300, 800 obr/min

Sposób mocowania instrumentu :gwint 5/8'', uchwyt do sufitów podwieszanych

Zakres temperatur pracy:-20 °C – +50 °C

Klasa szczelności obudowy:IP 54

Masa instrumentu:1,95 kg

Wymiary transportowe instrumentu:36 x 47 x 25

***warunki typowe dla pomieszczeń – ściana biała, natężenie oświetlenia 250 lx

wiązka oscylująca

Detektor laserowy FR 45

Rodzaj wykrywanej wiązki:czerwona

Zakres nastawień precyzji detekcji:± 2 mm, ± 4 mm, ± 10 mm

Długość pola detekcji:40 mm

Sygnalizacja poziomu przez detektor:ekran LCD x 2, diody LED, sygnał dźwiękowy

Sposób mocowania detektora:uchwyt na łatę, magnesy

Tony sygnału dźwiękowego:3

Libelle wbudowane w detektor:2

Klasa szczelności obudowy detektora:IP 66

Masa detektora:0,3 kg

Uchwyt przyścienny standardowy ↓

Zakres ruchu stolika:225 mm

Odstęp mocowania:100 mm

Podziałka na uchwycie:mm / cale

Regulacja wysokości stolika:ręczna

Mocowanie stolika do przyrządu:5/8''

Masa uchwytu:0,45 kg

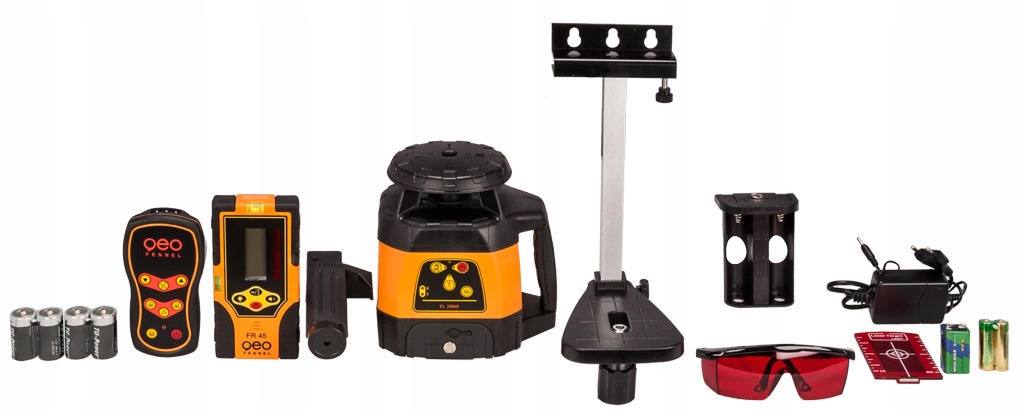

Zawartość opakowania:

1. Niwelator laserowy FL 245HV.
2. Detektor FR 45.
3. Uchwyt detektora do łaty niwelacyjnej.

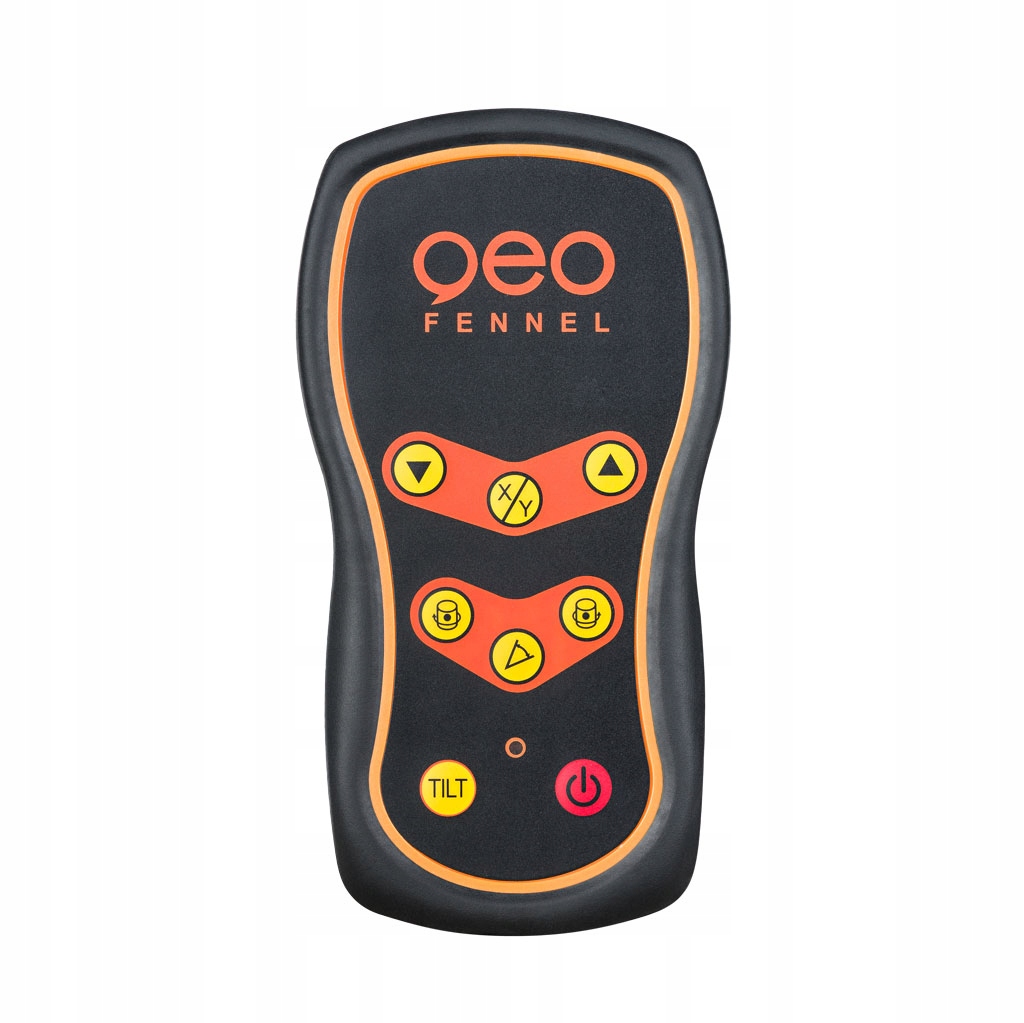

4. Pilot zdalnego sterowania.
5. Baterie do zasilania zastępczego instrumentu.
6. Uchwyt montażowy do sufitów podwieszanych
7. Zasobnik baterii alkalicznych do zasilania zastępczego.
8. Ładowarka akumulatorów zasilania zasadniczego.
9. Baterie do zasilania pilota i detektora
10. Tarczka celownicza magnetyczna.
11. Okulary wzmacniające czerwone.Akumulatory (w instrumencie)

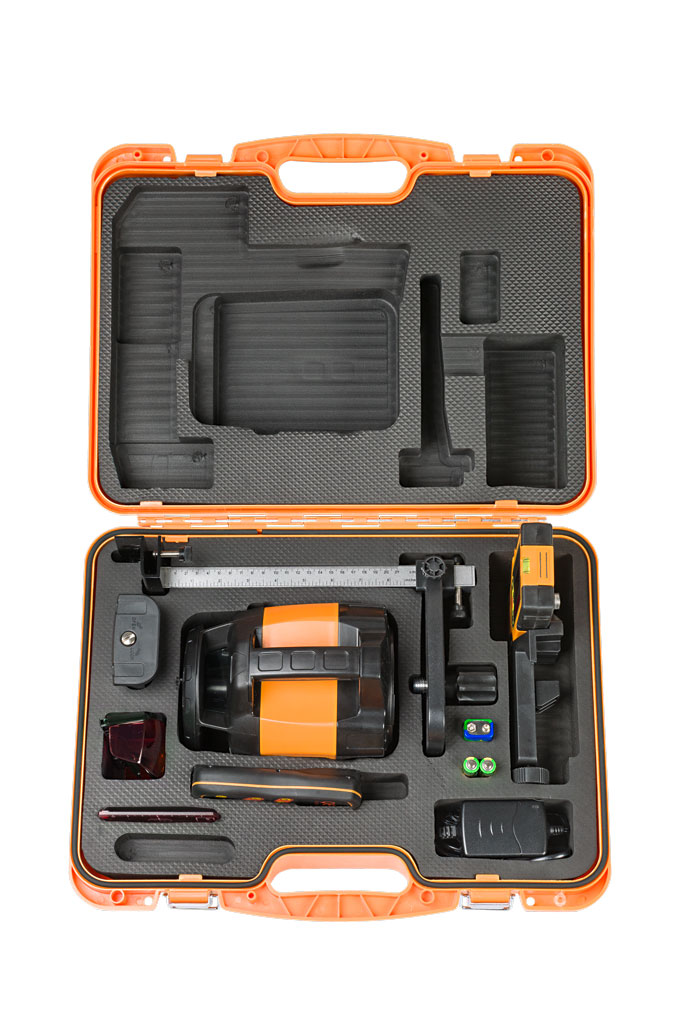

12. Pojemnik transportowy

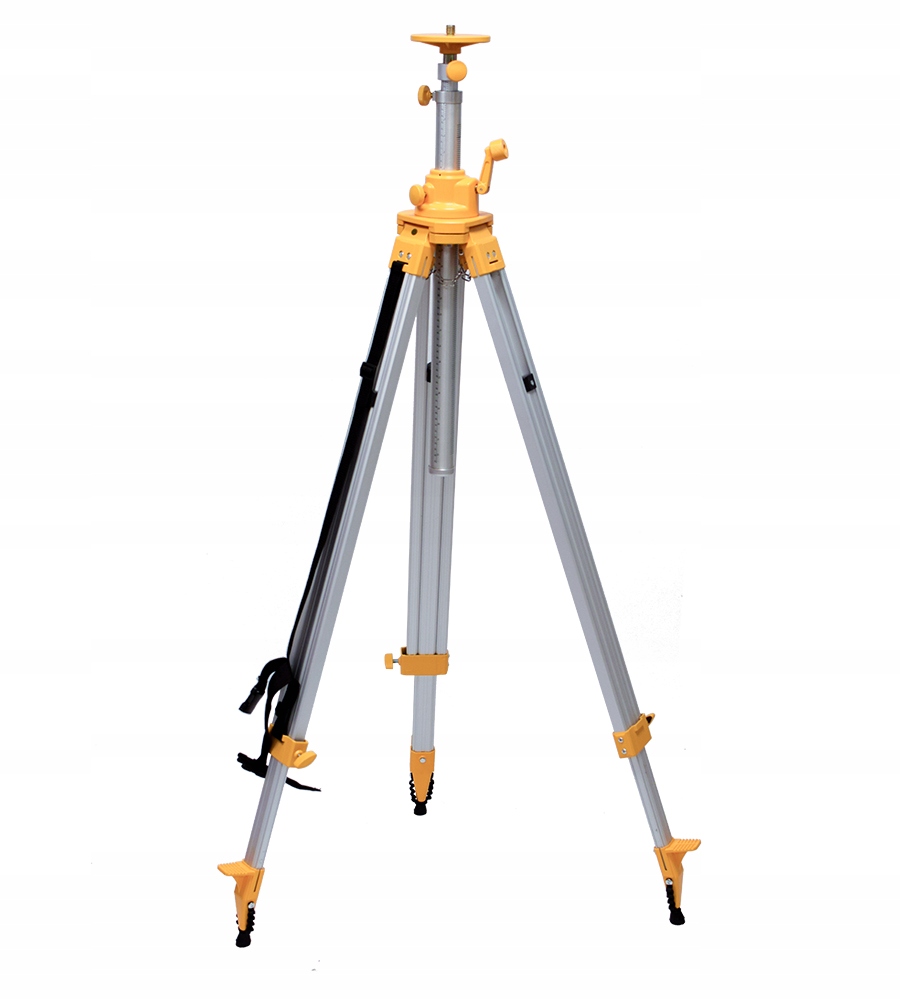

2. Statyw korbowy EATS

• Wysokość: 1,20 m – 2.90 m
• Długość transportowa: +/- 1.23m
• Ciężar: +/- 5.82 kg
• Gwint śruby sercowej: 5/8″
• Głowica: płaska, Ø 120 mm
• Zaciski: śruby

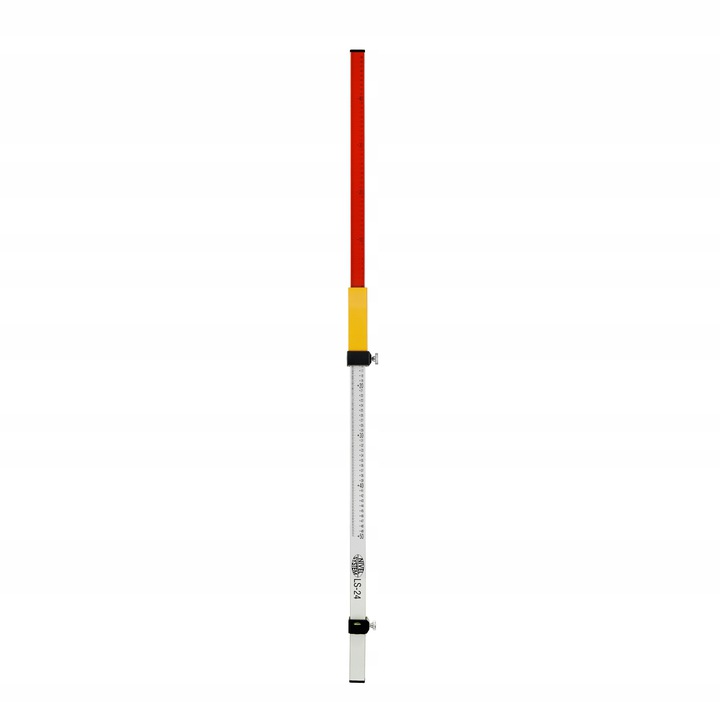

Łata laserowa TN-20

• Liczba segmentów: 2
• Wymiary przekroju profilu dolnego: 27 x 17 mm
• Wymiary przekroju profilu górnego: 31 x 21 mm
• Odczyt podziałki milimetrowej: bezpośredni odczyt różnic ujemnych i dodatnich
• Zakres ruchu suwadła: 101 cm
• Zakres bezpośredniego odczytu różnic wysokości: ±50 cm
• Masa łaty bez pokrowca: 0,82 kg
• Wymiary transportowe łaty: 131 x 6,5 x 5 cm
