Комплект приводов для откатных ворот Genius BLIZZARD 3XPILOT 5x STRIP LAMP

Zestaw

GENIUS BLIZZARD 500 ENC to:

• ŁATWY MONTAŻ I PEWNE DZIAŁANIE PRZEZ WIELE LAT

Ze względu na swoją konstrukcję i sposób mocowania siłownika do podłoża napęd BLIZZARD 500 jest szybki i łatwy w montażu. Kupując cały zestaw nie ma konieczności wykonywania kosztownych przeróbek podczas montażu siłownika. W zestawie znajduje się dedykowana podstawa montażowa.

• BEZPIECZEŃSTWO

Centrala sterująca sprint 382 posiada wbudowany enkoder (czujnik przeciwzgnieceniowy), który zapewnia wszystkim użytkownikom bezpieczeństwo korzystania z napędu. Dzięki rozbudowanej funkcjonalności centrali sterującej, napęd podczas zamykania/otwierania bramy minimalizuje ryzyko uszkodzenia napotkanych przeszkód. Dodatkowym zabezpieczeniem zestawu BLIZZARD 500 w który wyposażony jest zestaw to  para fotokomórek VEGA. W przypadku awarii lub braku zasilania mechanizm odblokowujący umożliwia odblokowanie bramy i obsługę ręczną (w zestawie znajduje się klucz do odblokowania siłownika).

• NISKIE KOSZTY OBSŁUGI I NIEZAWODNOŚĆ

Koszt obsługi napędu elektromechanicznego BLIZZARD 500 jest praktycznie zerowy. Urządzenie pracuje niezawodnie w każdych warunkach atmosferycznych przez wiele lat. Zakres temperaturowy pracy siłowników i centrali sterującej mieści się w zakresie temperatur zewnętrznych od -20°C do +55°C.

Zestaw GENIUS BLIZZARD 500 ENC to rozwiązanie renomowanej marki, siłownik BLIZZARD 500 to idealne rozwiązanie dla bram przesuwnych do użytku przydomowego dla skrzydeł o długości do 12 m i wadzę do 500kg. Zastosowano w nim silnik 230V, który zapewnia większą siłę pracy niż w modelach 12/24V, a jego konstrukcja oparta jest wyłącznie na przekładniach metalowych i precyzyjnym łożyskowaniu wału głównego co gwarantuje niezawodną obsługę bramy  przez wiele lata.

Zestaw do bramy przesuwnej - BLIZZARD 500

Najważniejsze cechy:

• Szybka i prosta instalacja dzięki wbudowanej centrali sterującej
• Napęd samoblokujący - nie wymaga stosowania zamka elektromagnetycznego nawet w sytuacji braku zasilania
• W przypadku awarii zasilania, urządzenie odryglowuje się kluczem co umożliwia ręczne otwarcie i zamknięcie bramy
• Proste programowanie dzięki zastosowaniu wyświetlacza na centrali sterującej
• Magnetyczne wyłączniki krańcowe

SKŁAD ZESTAWU GENIUS BLIZZARD 500 ENC:

• Siłownik Blizzard 500 ( z wbudowaną centralą sterującą - Sprint 382)
• Fotokomórki z regulacją kąta widzenia VEGA
• Odbiornik radiowy GENIUS BRAVO
• Piloty GENIUS XT4 433 MHz - 3 sztuki
• Lampa LED z anteną zwiększającą zasięg pilotów
• 5x listwa zębata (5 metrów)
• Podstawa montażowa
• Komplet elementów montażowych (kotwy, nakrętki, dławiki)
• Kostki połączeniowe do podłączenia kabli
• Klucz odblokowujący - 1 sztuka
• Komplet magnetycznych wyłączników krańcowych na listwę zębatą
• Karta gwarancyjna
• Instrukcja montażu i programowania w języku polskim do pobrania

SPECYFIKACJA TECHNICZNA SIŁOWNIKA BLIZZARD 500

• Wbudowany enkoder - zabezpieczenie przeciwzgnieceniowe
• Napęd zasilany 230V dla bram do 500
• Wytrzymała przekładnia wewnętrzna
• Magnetyczne wyłączniki krańcowe
• Elektroniczna centrala sterująca z przezroczystą, plastikową obudową oraz zewnętrznymi przyciskami programowania
• Duży wybór logiki działania i parametrów roboczych
• Kompaktowe wymiary
• Duża przestrzeń wewnątrz napędu dla łatwiejszego wykonania podłączeń; dogodna dla instalatora regulacja wysokości i głębokości montażu napędu
• Zakres temperatur pracy -20°C + 55°C
• Hermetyczna osłona centrali sterującej
• Prędkość (m/min): 12
• Klasa ochrony: IP44
• Waga (kg): 9

Centrala sterująca;

• Model: Sprint 382
• Napięcie zasilania: 230 V AC (+6% -10%) 50 (60) Hz
• Maks. pobór mocy: 10 W
• Maks. moc silnik: 1 000 W
• Maks. obciążenie wyjścia: 0.5 A
• Programowanie: 3 klawisze (+, -, F) i wyświetlacz, tryb „podstawowy” i „zaawansowany”

3 piloty 4-kanałowe XT4 433MHz

Częstotliwość 433 MHz

• piloty pracują na częstotliwości 433 MHz. System ten jest odporny na zakłócenia, a przez to pracuje wydajniej
• zasięg nawet do 200 metrów !
• sygnał wysyłany z pilota zabezpieczony jest algorytmem Rolling Code 70 bilionów kombinacji - kod dynamicznie losowo zmienny
• każdy pilot wyposażony jest w baterię

ODBIORNIK RADIOWY GENIUS BRAVO

• 2-kanały (całkowite otwarcie i funkcja furtki)
• pojemność do 256 pilotów
• kod dynamicznie losowo zmienny (Rolling Code)
• antena zwiększająca zasięg pilota

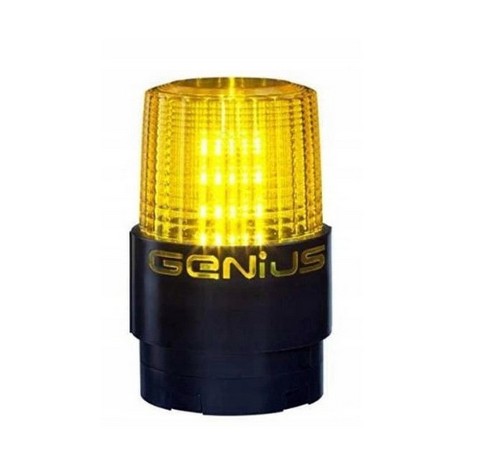

LAMPA OSTRZEGAWCZA LED

SPECYFIKACJA

• Pobór mocy: 28W
• Stopień ochrony: IP 54
• Zasilanie: 230v
• Zakres temperatur pracy: -20°C +55°C
• Wbudowany przerywacz
• Wbudowana antena zwiększająca zasięg pilotów
• Do napędów 230V

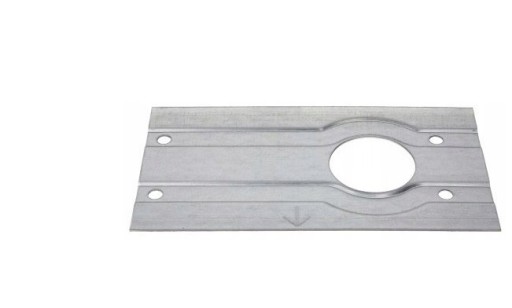

Podstawa montażowa do zamocowania siłownika

FOTOKOMÓRKI BEZPIECZEŃSTWA VEGA O ZASIĘGU 20M

Do instalacji natynkowej na słupkach lub na kolumnie. Fotokomórka kierunkowa samonastawna.

• zasięg działania: 20m
• ustawianie w osi - samonastawna
• wymiary: 41x130x42mm
• pobór mocy przez parę fotokomórek 50mA
• stopień ochrony: IP54
• zasilanie 24 VAC/VDC

Kotwy montażowe i śruby do zamocowania siłownika

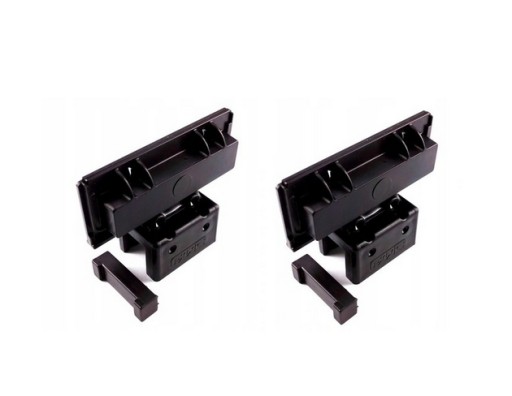

Magnetyczne wyłączniki krańcowe.

Określają punkt do którego ma się otwierać i zamykać brama. Wyłączniki montowane są na listwie zębatej.

Listwa zębata do napędów przesuwnych 5 sztuk po 1 mb

• cicha praca
• sposób mocowania: farmery (blachowkręty)

Do wybory listwa metalowa lub nylonowa. W wypadku braku informacji o listwie zębatej, dołączamy listwę nylonową z rdzeniem stalowym.

Pozostałe akcesoria zawarte w zestawie

• dławiki na przewody elektryczne do uszczelnienia centrali
• kostki zaciskowe na przewody

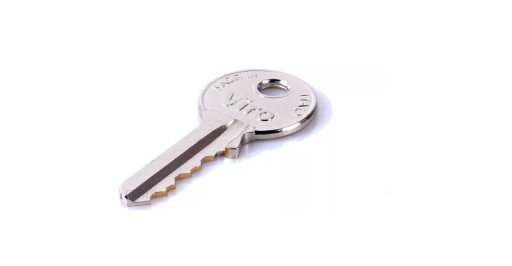

• indywidualny klucz do odryglowania napędu
• śruby do obudowy centrali
• instrukcja w języku polskim
