РЧ адаптер RSMA/gn-N/wt 50Ом

Adapter antenowy RF gniazdo RP-SMA - wtyk N 50Ω

nr katalogowy: 62685

Opis przedmiotu

Karta katalogowa, hiperlink do strony producenta oraz szczegółowa specyfikacja dostępna jest pod adresem: www.stratos.pl/strony/62685.htm

Złącze N jest popularnym współosiowym złączem stosowanym w technice radiowej oraz TV. Złącza N pracują w paśmie do 11GHz i są dostępne w wersjach o impedancji 50Ω (stosowane w sieciach WiFi oraz GSM) lub 75Ω (stosowane w TV kablowej). SMA oraz RP-SMA jest złączem stosowanym najczęściej w sieciach WiFi, GSM oraz radiotelekomunikacji. Złącza SMA oraz RP-SMA mają impedancję 50Ω i przenoszą sygnał w paśmie do 18GHz.

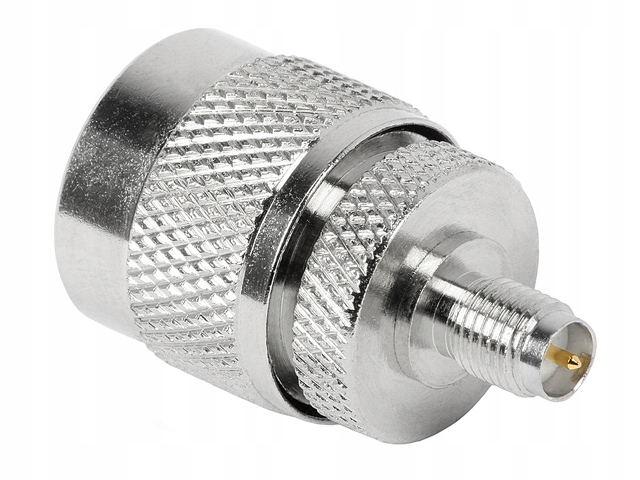

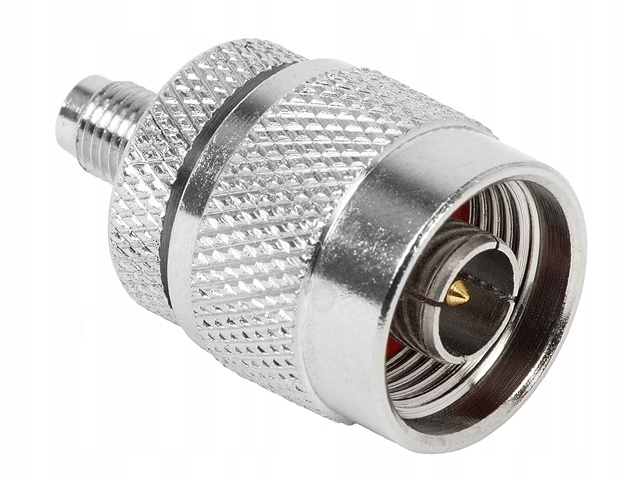

Oferowany adapter ma impedancję 50Ω i jest przejściówką do zamiany wtyku RSMA (Revers Polarity SMA, RP-SMA) na wtyk N, zamiany gniazda N na gniazdo RSMA lub połączenia ze sobą kabli. Adapter najczęściej stosowany jest w sytuacji, gdy łączone kable lub sprzęty posiadają odpowiednie złącza N oraz RSMA. Adapter posiada z jednej strony gniazdo RSMA (RP-SMA) zaś z drugiej strony złącze męskie N.

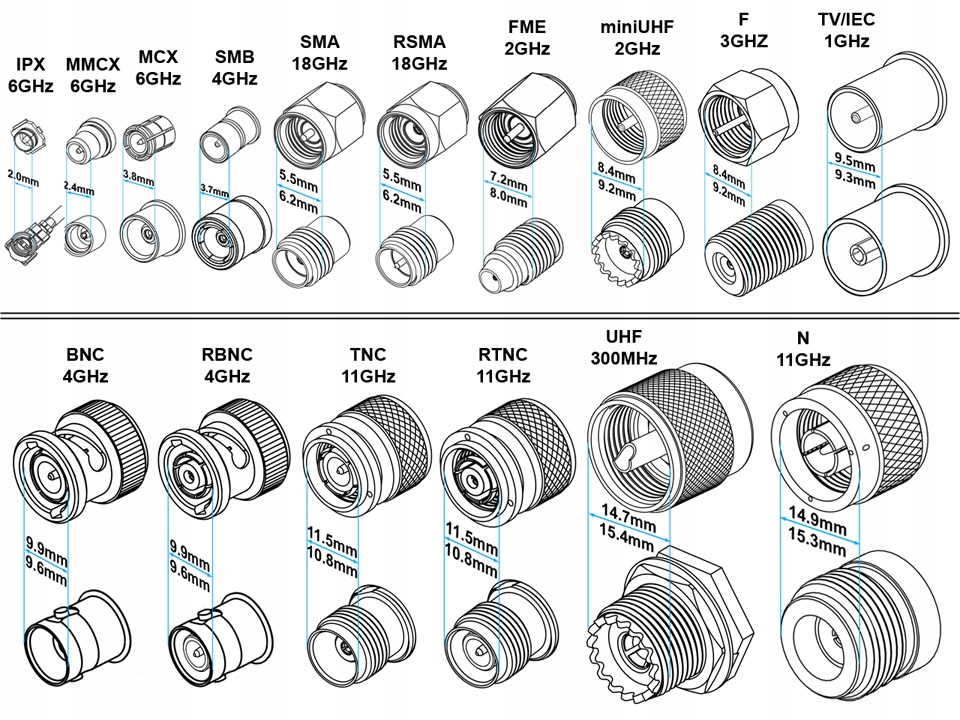

Do przesyłania sygnałów RF (Radio Frequency - wysokie częstotliwości MHz-GHz) stosowanych jest wiele rodzajów złącz koncentrycznych. W urządzeniach i antenach TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi itp. występują złącza przeznaczone do pracy w zakresach częstotliwości od kilkudziesięciu MHz do kilkudziesięciu GHz. Najczęściej stosowane obecnie złącza prezentuje tabela poniżej - prezentujemy w niej wygląd wtyków i gniazd danego typu, maksymalną częstotliwość pracy oraz przybliżone średnice złącz.

Oferowany adapter wykonany jest niklowanego mosiądzu i posiada złocone styki. Impedancja adaptera wynosi 50Ω.

Dane techniczne

• Materiał: niklowany mosiądz, złocone styki
• Złącza: gniazdo RP-SMA męskie, wtyk N męski
• Impedancja: 50Ω
• Pasmo pracy: <11GHz
• Długość: 32.5mm
• Średnica (w najszerszym miejscu): 20.0mm
• Masa: 28g

Oferowany przez nas produkt jest towarem nowym, nieużywanym, zapakowanym fabrycznie. Oferowany przedmiot tak jak wszystkie sprzedawane przez nas artykuły jest towarem aktualnie dostępnym w naszym magazynie co umożliwia natychmiastową wysyłkę.
