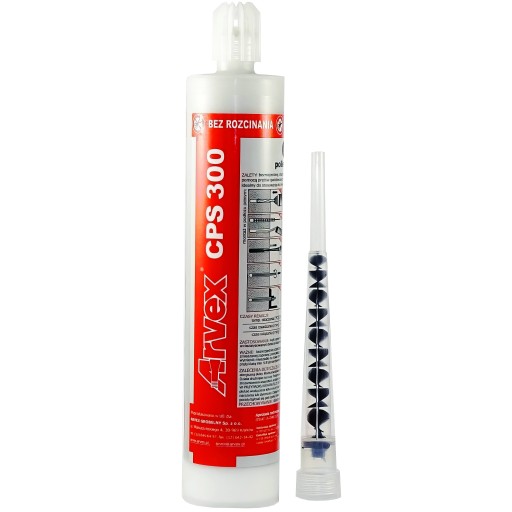

KOTWA CHEMICZNA ARVEX CPS 300

Bezrozporowa zaprawa kotwiąca CPS na bazie żywicy poliestrowej to uniwersalny produkt, który pozwala na zamocowanie różnych elementów z gwintem wewnętrznym lub zewnętrznym w materiałach litych i z pustymi przestrzeniami.

Zalety:

• uniwersalność zastosowania
• bezrozporowe i beznaprężeniowe mocowanie
• odporność na drgania
• ekonomiczna, szybkowiążąca formuła
• możliwość stosowania na zewnątrz budynków
• bardzo długi termin przydatności do użycia
• ogólnoeuropejska ocena techniczna

Dostępne rozmiary i ich specyfikacja:

• CPS 300: pojemność 300 ml, średnica otworu 8-14 mm, głębokość osadzenia 39-115 mm, nośność charakterystyczna na wyrywanie 6,0-33,3 kN
• CPS 380+30: pojemność 380+30 ml, średnica otworu 16-20 mm, głębokość osadzenia 90-185 mm, nośność charakterystyczna na wyrywanie 15,4-93,7 kN
• Parametry montażu w podłożu pełnym:
• minimalna odległość od krawędzi podłoża 160 mm
• minimalny rozstaw osiowy łączników 25 mm
• Czasy reakcji w zależności od temperatury:
• czas wiązania 20 minut (temperatura podłoża ≥35°C)
• czas osadzania 15 minut (temperatura podłoża ≥35°C)

CPS to idealny produkt do wykonywania zamocowań w wielu różnych zastosowaniach, takich jak:

• montaż balustrad, schodów, balkonów
• montaż systemów ogrodzeniowych
• mocowanie anten, klimatyzatorów, rekuperacji
• mocowanie maszyn i urządzeń
• montaż elementów dekoracyjnych

Instrukcja montażu w podłożu pełnym (lewa strona) oraz podłożu otworowym (prawa strona):

• 1. Wywierć otwór o odpowiedniej średnicy i głębokości [lewa strona: z udarem, prawa strona: w podłożu otworowym wierć bez udaru].
• 1. Drill a hole of the required diameter and depth [left side: hammering drill, right side: turn off hammering when drilling in perforated substrate].

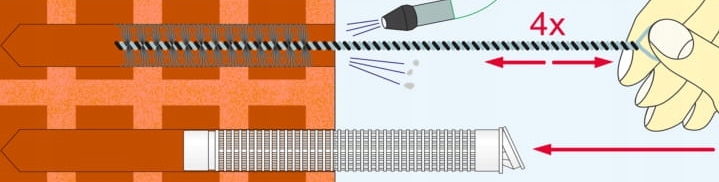

• 2. Oczyść otwór metalową szczotką i wydmuchaj zwierciny. Powtórz 4x. [prawa strona: umieść odpowiednio dobraną tuleję siatkową].
• 2. Clean the hole with a metal brush and a blow pump. Repeat 4x. [right side: insert a suitable sleeve].

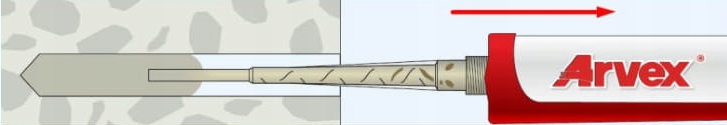

• 3. Ściągnij zakrętkę i zamocuj mieszadło. Wyciśnij pistoletem i wyrzuć pierwsze zmieszane 10cm zaprawy.

Po uzyskaniu mieszanki o jednolitym kolorze, wstrzykuj zaprawę rozpoczynając od dna otworu.

• 3. Remove the cap and attach a mixing nozzle. Using a gun, extrude and discard the first mixed 10cm of the resin. Once an evenly mixed color is obtained, inject the resin starting from the bottom of the hole.

• 4. Podczas umieszczania pręta w otworze obracaj go wolno w kierunku przeciwnym do ruchu wskazówek zegara, aby usunąć zbędne powietrze. Upewnij się, że pręt został zatopiony w zaprawie na wymaganą głębokość.
• 4. While inserting the stud, turn it slowly counterclockwise to remove unnecessary air. Make sure the required embedment depth is reached.

• 5. Sprawdź, czy zaprawa wypełnia otwór/tuleję aż po brzegi. Usuń zbędny nadmiar zaprawy, który wypłynął z otworu. Odczekaj czas konieczny na utwardzenie zaprawy przy danej temperaturze.
• 5. Make sure the resin fills the hole/sleeve to the brim, remove excess resin. Wait for the time required for curing of the resin at the given temperature.

• 6. Przyłóż mocowany element i dokręć go z odpowiednią siłą stosując klucz dynamometryczny.
• 6. Put the element being fixed in place and tighten it with appropriate force using a controlled torque wrench.

• 7. Montaż jest zakończony, a mocowanie gotowe do przyjęcia obciążenia.
• 7. The installation is complete and the anchor is ready to bear the load.

UWAGA:

• Bezwzględnie przestrzegać wskazówek montażowych.
• Składować w suchym i chłodnym miejscu (od +5°C do +25°C).
• Chronić przed słońcem.
• W przypadku montażu w podłożu o ujemnych temperaturach, temperatura zaprawy musi wynosić minimum 20°C.
• Przed użyciem należy wycisnąć pierwsze 10cm zaprawy, aż do osiągnięcia stałego koloru mieszanki.
• Europejską oceną techniczną objęte jest wyłącznie wykonywanie zamocowań przy pomocy prętów gwintowanych w podłożu murowym.

Poniżej znajdą Państwo przykładowe zdjęcie, przedstawiające kotwę chemiczną w przekroju.
