Автоматический переключатель фаз APM-20 Zamel Exta

AUTOMATYCZNY PRZEŁĄCZNIK FAZ TYP: APM-20

OPIS PRODUKTU

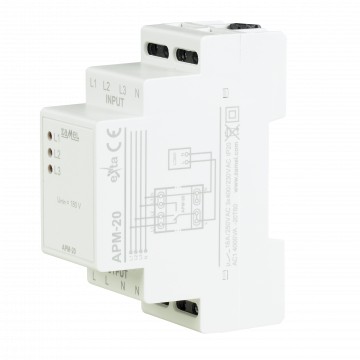

Automatyczny przełącznik faz APM-20

to urządzenie, którego głównym zadaniem jest zachowanie ciągłości zasilania

odbiornika jednofazowego w momencie

zaniku fazy lub spadku wartości skutecznej napięcia poniżej normy. Główną zaletą urządzenia jest niewielki względny

błąd pomiaru napięcia nie przekraczają-

cy 1% nawet dla przebiegów mocno odkształconych. Uzyskano to dzięki programowej implementacji przetwornika True

RMS. Urządzenie APM-20 zasilane jest

z trzech faz L1,L2,L3 przy czym faza L1

jest fazą priorytetową. Napięciowy próg

przełączenia (180 V AC), czas przełą-

czania (150 ms) oraz histereza napięciowa (10 V AC) są ustawione fabrycznie

bez możliwości zmiany przez użytkownika. Diody LED na panelu przednim poglądowo sygnalizują parametry każdej

fazy. Wewnętrzny układ styków wyjściowych zapewnia zwiększoną odporność

na ich sklejanie oraz zabezpiecza przed

zwarciem międzyfazowym. Maksymalna obciążalność wyjścia nie powinna

przekraczać 16A dla odbiorników w klasie AC1. APM-20 przeznaczony jest do

montażu w rozdzielnicach (TH-35). Obudowa zajmuje szerokość 2 modułów.

Zaciski zasilania

• L1, L2, L3, N

Znamionowe napięcie zasilania

• 3 x 230 V

Temperatura pracy

• -20/45 °C

Częstotliwość znamionowa

• 50/60 Hz

Stopień ochrony obudowy

• IP20

Klasa ochronności

• II

Kategoria przepięciowa

• II

Zakres zmian napięcia wyjściowego

• (ADJ)180 V
