4-КАНАЛЬНЫЙ СВЕТОДИОДНЫЙ КОНТРОЛЛЕР EXTA LIFE ZAMEL SLR-21

STEROWNIK LED 4-KANAŁOWY 12-24VDC EXTA LIFE

• ZAMEL SLR-21

CHARAKTERYSTYKA PRODUKTU

• Sterownik SLR-21 to element końcowy systemu exta life, który umożliwia niezależne sterowanie czterema obwodami LED 12-24 VDC. Dedykowany jest do tworzenia aranżacji świetlnych na jednokolorowych taśmach LED. Poza standardową funkcją włącz/wyłącz możliwa jest także płynna regulacja jasności w każdym kanale. Konfigurowalne czasy włączenia, wyłączenia oraz rozjaśniania/ściemniania pozwalają lepiej dopasować zachowanie sterownika do wymagań użytkownika.
• Komunikacja dwukierunkowa z kontrolerem EFC-01 sprawia, iż w aplikacji mobilnej zawsze wskazywany jest aktualny stan odbiornika, możliwa jest zmiana jego wybranych parametrów oraz zdalne dopisywanie nadajników (bez dostępu do odbiornika). Algorytm kodowania ramek zapewnia bezpieczeństwo sterowania. SLR-21 poza kontrolerem może być równolegle sterowany z poziomu nadajników systemu exta life.
• Do odbiornika można wpisać większą liczbę nadajników co daje możliwość niezależnego sterowania z kilku miejsc. Urządzenie przeznaczone jest do montażu w puszkach instalacyjnych pod- i natynkowych. Dodatkowe konfigurowalne wejścia przewodowe zwiększają funkcjonalność sterowania. Odbiornik posiada zaimplementowaną funkcję zdalnej aktualizacji oprogramowania z poziomu kontrolera.

DANE TECHNICZNE

• Znamionowe napięcie zasilania: 12÷24 V DC
• Znamionowy pobór mocy: 0,24 W – stan czuwania
• Transmisja radiowa: pasmo ISM f=868,5 MHz
• Sposób transmisji: dwukierunkowa – 9600 bps
• Kodowanie: algorytm oparty o klucz 128 bitowy
• Zasięg działania: do 230 m w terenie otwartym
• Sygnalizacja optyczna (transmisja / programowanie): tak – dioda LED RGB
• Maksymalna ilość sparowanych przycisków: 96 par
• Informacja o aktualnym stanie odbiornika: tak – w aplikacji mobilnej exta life
• Tryby pracy przy współpracy z nadajnikami systemu exta life*: włącz/wyłącz + regulacja jasności, monostabilny, bistabilny, czasowy
• Tryby pracy przy współpracy z kontrolerem exta life: załączenie, wyłączenie, regulacja jasności
• Ilość wejść zewnętrznych: 2 (IN1, IN2)
• Współpraca z łącznikami**: monostabilnymi (przyciski), bistabilnymi
• Tryby pracy dla wejść zewnętrznych***: załącz, wyłącz, załącz/wyłącz, czasowy
• Ilość kanałów wyjściowych: 4
• Parametry wyjść: 4 x tranzystor MOSFET regulacja jasności poprzez PWM – sterowanie potencjałem „–”
• Maksymalna obciążalność wyjść: 4 x 4 A
• Liczba zacisków przyłączeniowych: 8 (przewody o przekroju do 2,5 mm²)
• Mocowanie obudowy: puszka instalacyjna Ø60 mm (najlepiej pogłębiana)
• Temperaturowy zakres pracy: -10 ÷ +55°C
• Stopień ochrony obudowy: IP20
• Klasa ochronności: III
• Wymiary: 47,5 x 47,5 x 20 mm
• Waga: 0,04 kg
• Zgodność z normami: PN-EN 60669, PN-EN 60950, PN-EN 61000

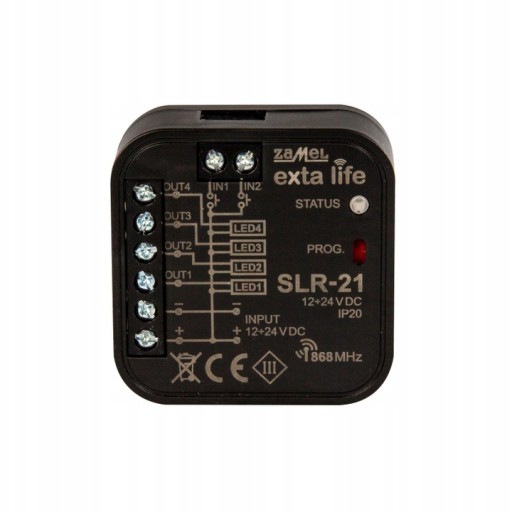

BUDOWA

1. Zaciski wyjściowe
2. Zaciski wyjściowe
3. Zaciski do sterowania przewodowego
4. Dioda sygnalizacyjna LED RGB (transmisja / programowanie)
5. Przycisk programowania
