СУМЕРЕЧНЫЙ ДАТЧИК НАРУЖНЫЙ СУМЕРКИ АВТОМАТИЧЕСКИЙ

NATYNKOWY CZUJNIK ZMIERZCHOWY ZEWNETRZNY, IP44, 1200W

• KOD TOWARU: OR-CR-209

CHARAKTERYSTYKA PRODUKTU

• Urządzenie elektroniczne służące do automatycznego sterowania oświetleniem lub innymi odbiornikami elektrycznymi, przy jednoczesnej oszczędności energii elektrycznej.
• Jego zadanie polega na załączaniu i rozłączaniu obwodu elektrycznego, jeżeli natężenie oświetlenia spadnie poniżej określonego poziomu lub ustawionego czasu.
• Konstrukcja czujnika pozwala na całkowite wyeliminowanie obsługi zewnętrznej ustawionego czasu.

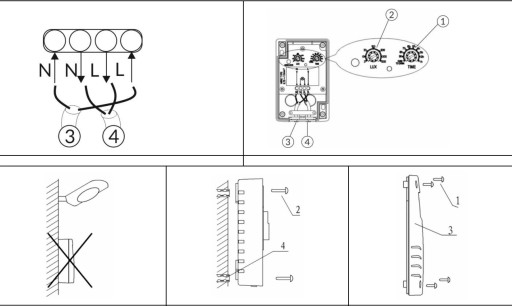

INSTALACJA CZUJNIKA

1. Rozłącz obwód zasilania.

2. Sprawdź odpowiednim przyrządem stan beznapięciowy na przewodach zasilających.

3. Zamontuj urządzenie za pomocą wkrętów.

4. Podłącz przewody pod zaciski.

5. Załącz obwód zasilania.

6. Dopasuj parametry pracy czujnika

DANE TECHNICZNE

• Typ czujnika: zmierzchowy
• Napięcie zasilania: 230V~, 50Hz
• Max. obciążenie: 1200W
• Stopień ochrony IP: IP44
• Kolor: szary
• Regulacja natężenia światła LUX: tak
• Zakres regulacji natężenia światła LUX: 2—300lux
• Regulacja czasu świecenia TIME: tak
• Zakres regulacji TIME: 1 do 8h lub od zmierzchu do świtu
• Montaż: natynkowy
• Wymiary czujnika (szer./wys./gł. [mm]): 70 / 108 / 40

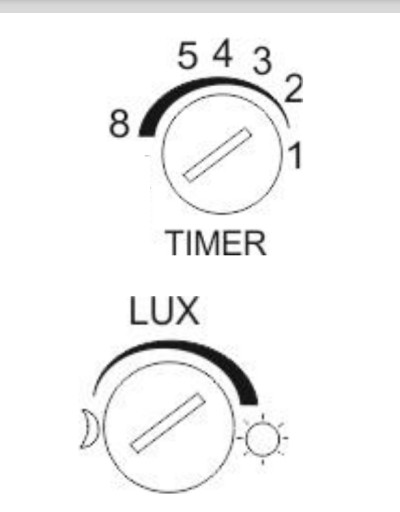

USTAWIENIE CZASU ZAŁĄCZANIA (TIMER):

• Czas załączenia światła przez czujnik można regulować w zakresie od około 1 do 8 godzin lub od zmierzchu do świtu (dusk to dawn). Jeżeli pokrętło będzie ustawione w trybie DUSK TO DAWN, przełącznik zmierzchowy przestawi się na zwykłą funkcję a funkcja czasowa zostanie wyłączona.

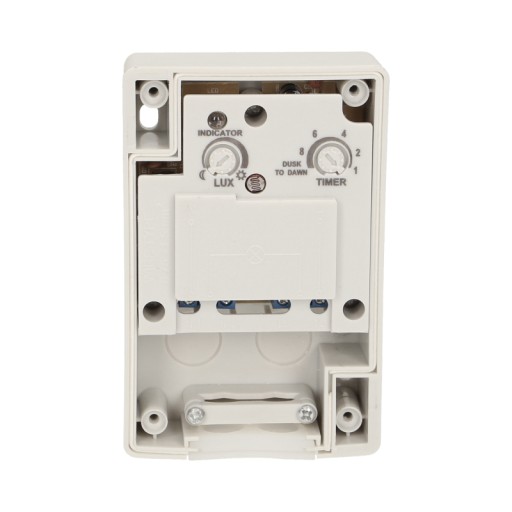

USTAWIENIE NATĘŻENIA ŚWIATŁA:

• Poziom natężenia światła, przy którym czujnik ma załączać oświetlenie, ustawiamy za pomocą potencjometru LUX. Ustawień należy dokonać w ciągu dnia, kiedy światło dzienne jest najsilniejsze. Przesuń pokrętło w kierunku przeciwnym do ruchu wskazówek zegara na pozycję minimum, a następnie powoli przekręć zgodnie z ruchem wskazówek zegara, aż do momentu zaświecenia się diody LED. Oświetlenie załączy się w czasie do 60 sekund po tym jak dioda LED się zaświeci.
• Kiedy oświetlenie jest włączone i w pobliżu znajduje się inne silne źródło światła, które spowoduje przekroczenie zaprogramowanego poziomu LUX po 60 sekundach nastąpi wyłączenie oświetlenia, co nie spowoduje jednak wyłączenia TIMERA. Po usunięciu problemu oświetlenie ponownie się załączy, a TIMER wznowi odliczanie.

TIMER ulega resetowi, w następujących sytuacjach:

• zasilanie zostanie odcięte na powyżej 2 sekundy
• początek odliczania przekroczy 24 godziny, z uwzględnieniem przerw w odliczaniu

SKRÓCONA INSTRUKCJA OBSŁUGI
