Конденсаторный измеритель ESR MESR-100

MESR-100 miernik ESR kondensatorów

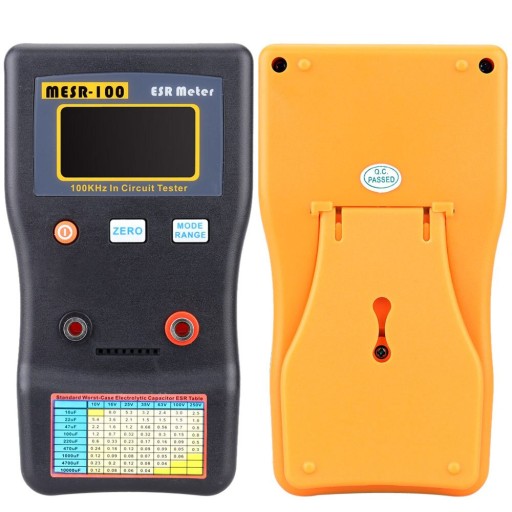

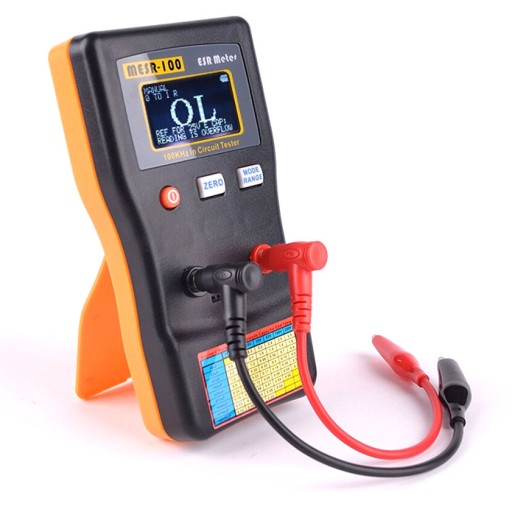

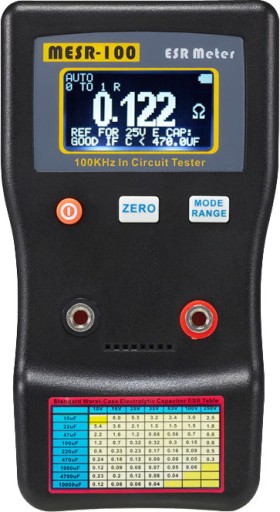

MESR-100 to specjalistyczny miernik do badania i testowania stanu kondensatorów elektrolitycznych. Jednym z najważniejszych parametrów określających kondensator elektrolityczny jest parametr rezystancji szeregowej ESR. Miernik MESR-100 umożliwia pomiar parametru ESR z dużą dokładnością i w szeroki zakresie. Na mierniku MSER-100 nadrukowana jest naklejka z typowymi wartościami ESR dla różnych pojemności kondensatora w celu szybkiego porównania czy badany kondensator jest sprawny. Miernik MES umożliwia pomiar ręczny lub automatyczny. Wykorzystując miernik MESR-100 podczas napraw telewizorów LCD, płyty audio, płyt głównych, zasilaczy impulsowych itp. możemy w testach obwodu ocenić kondensator czy jest dobry lub nie. Zły kondensator elektorlityczny będzie miał większy ESR i będzie wytwarzał duże tętnienia, zamiast filtrować szum

Specjalistyczny miernik do badania kondensatorów MESR-100 V2 ESR i niskoomowy miernik zakres pomiarowy od 0,001 do 100,0R, wsparcie w testowaniu obwodów. Użycie prawdziwej fali sinusoidalnej 100 KHz do pomiaru wartości ESR, która jest równa metodzie testowania producenta kondensatora.

Jest to szeregowy rezystor wewnątrz kondensatora, wykorzystujący 100kHz do usunięcia impedancji 1/(2*pi*F*C).

Impedancja staje się mała i możemy wtedy zmierzyć rzeczywistą wartość rezystora szeregowego.

Korzystając z tej teorii, możemy zmierzyć, czy kondensator jest zły/uszkodzony lub w dobrym stanie.

Nasz miernik ESR stosuje tylko mniej niż 15mVdc lub szczyt do szczytu na dobrym kondensatorze, dzięki czemu możemy go używać jak w teście obwodu.

MESR-100 ESR kondensator tester pojemnościowy miernik oporu elektrycznego profesjonalny pomiar pojemnościowy odporność kondensator Tester obwodów

MESR-100 ESR capacitor tester Capacitance Ohm Meter Professional Measuring Capacitance Resistance Capacitor Circuit Tester

MESR100, MESR-100, mienrik do pomiaru rezystancji szeregowej, miernik ESR kondensatora, pomiar ESR kondensatora

dane techniczne:

• miernik do pomiaru kondensatorów - miernik ESR kondensatora - miernik rezystancji szeregowej ESR kondensatora

  ► MESR-100 produkcji Jingyan

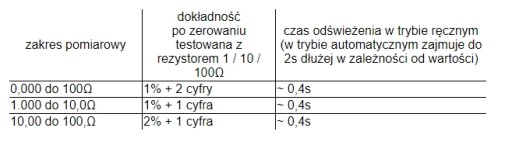

• dokładność: do 1% (szczegóły w powyższej tabeli)
• szeroki zakres pomiarowy: > 1uF
• wysoka rozdzielczość: 4 cyfry lub 0,001 Ohm przy zakresie 1Ω
• używa fali sinusoidalnej 100kHz - pobudzenia do pomiarów kondensatorów
• wyświetlacz graficzny o rozdzielczości 128x64
• napięcie pomiarowe testowe: <~40mV rms
• zasilanie zewnętrzne:

  ► 5V poprzez gniazdo microUSB

  ► bateryjne 2 x bateria AA 1,5 V (brak w zestawie)

  ► pobór prądu: 0,02A = 20mA

  ► żywotność baterii: > 80 godzin

• wymiary: 145 x 80 x 30mm
• waga produktu:  140g

UWAGA: przed przystąpieniem do każdego pomiaru należy bezwzględnie rozładować kondensator elektrolityczny

zestaw zawiera:

• miernik RLC101D - 1szt.
• przewód pomiarowy - 1 komplet.
• oryginalne opakowanie - 1szt.
