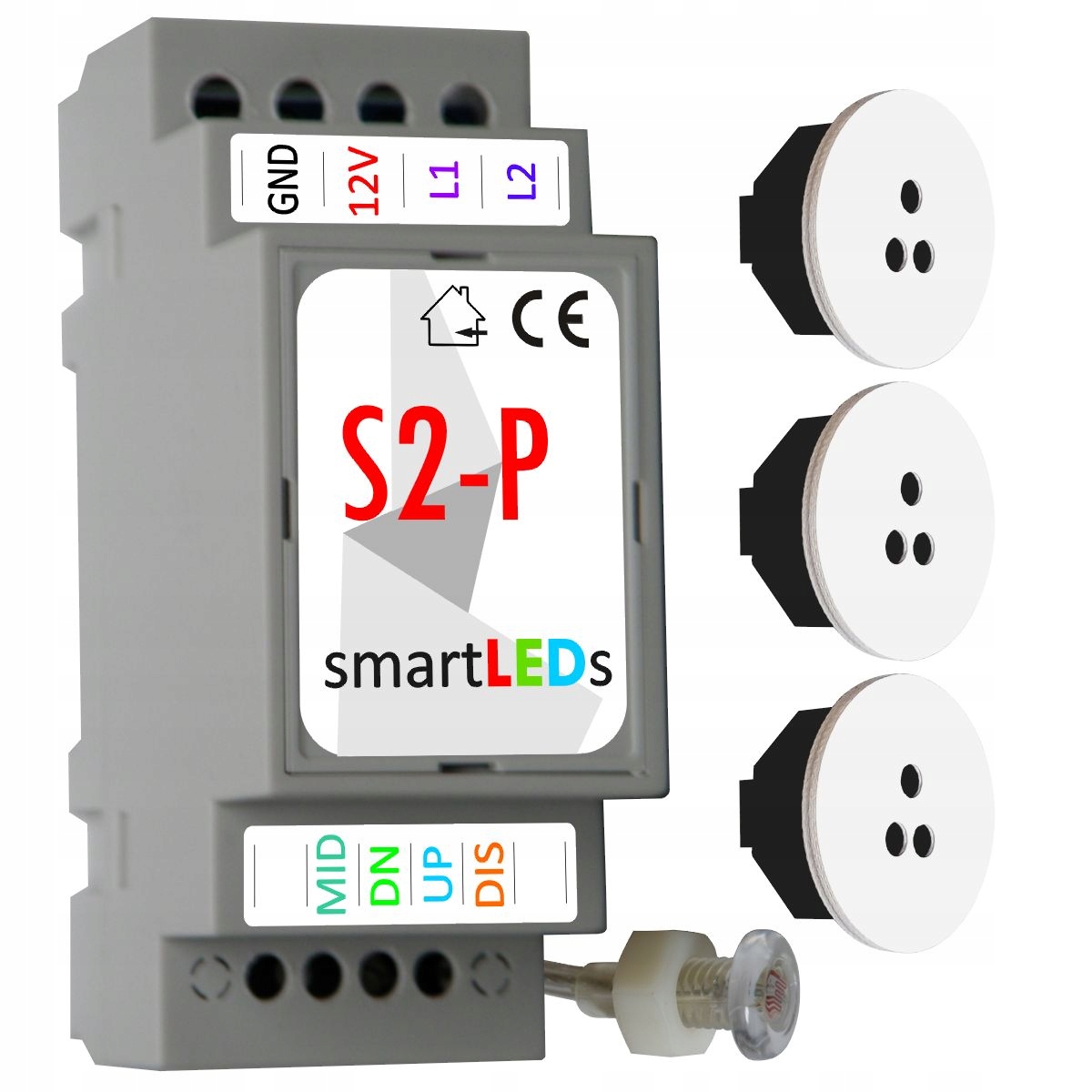

КОМПЛЕКТ SmartLEDs S2-P лестничный контроллер + 3 датчика движения + световой датчик

UWAGA: Przy składaniu zamówienia można podać inny kolor osłony czujników: szary, biały, brązowy lub czarny.

ZESTAW DO SCHODÓW Z PÓŁPIĘTREM

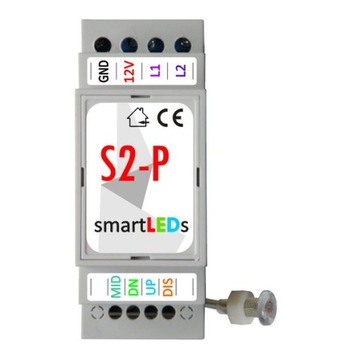

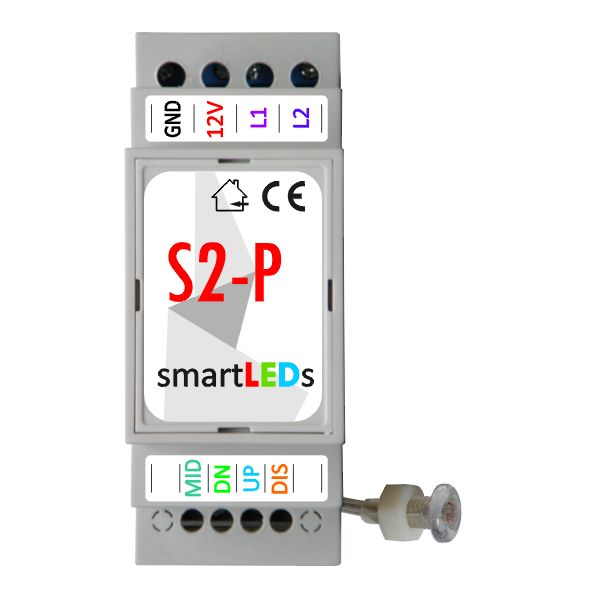

Sterownik schodowy smartLEDs S2-P (model PREMIUM)

+

3 schodowe optyczne czujniki odległości i ruchu smartLEDs ALFA 100cm 12V

do sterowania oświetleniem LED 12V/24V DC schodów, ścieżek, podjazdów, parkingów

Liczba sterowanych grup lamp: 2

Kolor osłony czujników: białe

RÓWNOCZESNE włączanie i gaszenie lamp w ramach grupy

Obciążalność prądowa wyjść: 8A (L1) i 2A (L2)

Wbudowany wyłącznik zmierzchowy z sondą światła

Konfigurator 17 parametrów sterownika (Bardzo duże możliwości dopasowania działania do potrzeb)

Wysokiej jakości cyfrowe czujniki optyczne zaprojektowane i przeznaczone specjalnie do zastosowań schodowych. Dobrze określony, regulowany zasięg i wąski kąt detekcji powodują, że, w odróżnieniu od czujników typu PIR, czujniki ALFA nie reagują na osoby przechodzące obok schodów.  Dostępne 2 tryby pracy (odległości i ruchu) gwarantują poprawność pracy czujników w różnych warunkach (schody otwarte, schody zamknięte). Jedyne takie czujniki na rynku.

Producent: APACHETA SMART SYSTEMS, Polska

Najważniejsze funkcje:

• Funkcja podświetlenia lamp w stanie czuwania po zmierzchu (w zakresie od 0-90% maksymalnej jasności)
• Funkcja włącznika pełnego oświetlenia na określony czas
• Funkcja ściemniacza: ustawienie jasności w stanie aktywnym i czuwania (osobno dla lampy Master)
• Funkcja lampy Master (do podświetlenia ogólnego lub poręczy)
• Funkcja świecenia stałego (z użyciem dowolnych wyłączników)
• Funkcja ostrzegania przed zgaszeniem świateł (mrugnięcie, wędrujące wygaszenie itp.)
• Funkcja przedłużenia świecenia
• Funkcja blokowania świecenia w dzień przez wbudowany wyłącznik zmierzchowy. Sonda światła do instalacji wewnątrz (w rejonie schodów) lub na zewnątrz.

Działanie

Zestaw jest przeznaczony do automatyki oświetlenia LED schodów z wyjściem na półpiętrze w instalacjach z równoległym połączeniem lamp. Lampy mogą być połączone w 1 lub 2 grupy o różnym obciążeniu prądowym 8A (L1) i 2A (L2) i pracować w jednym z 3 trybów (o tym poniżej). Na działanie sterownika można w znacznym stopniu wpływać poprzez zmianę parametrów konfiguracyjnych.

Sterownik pełni funkcję inteligentnego włącznika czasowego oświetlenia LED. W stanie czuwania lampy mogą być zgaszone lub delikatnie podświetlone. Po wykryciu ruchu przez dowolny czujnik pełne oświetlenie jest włączane na określony czas, a następnie gaszone lub przygaszane do ustawionej wartości podświetlenia. W ramach grupy lampy są zawsze włączane i gaszone/przygaszane równocześnie. W przypadku lamp ściemnialnych włączanie i gaszenie/przygaszanie każdej lampy odbywa się płynnie (stopniowa zmiana jasności), a w przypadku lamp nieściemnialnych – skokowo. Dostępna jest funkcja ostrzegania przed zgaszeniem świateł (mruganie, przygaszenie, bujanie itp.). Po podłączeniu załączonej sondy światła działanie sterownika może być zablokowane w dzień przez wbudowany wyłącznik zmierzchowy.

Najważniejsze właściwości:

• Obciążenie prądowe wyjść: 10A (8A  + 2A)
• Duża sterowana moc wyjściowa: 240W (przy 24V zasilania lamp)
• Sterowanie lampami LED ściemnialnymi (płynne, w oparciu o metodę PWM) oraz nieściemnialnymi (skokowe)

UWAGA: Ściemnialne są zwykłe taśmy LED, gdzie pojedynczy segment składa się z 3 diod i rezystora. W przypadku innych źródeł światła LED każdorazowo należy zapytać producenta o cechę ściemnialności źródła światła  i możliwość współpracy ze ściemniaczem PWM. Niektóre źródła światła LED (np. zamienniki popularnych halogenów) mogą zawierać dodatkową elektronikę, która utrudni lub uniemożliwi ściemnianie.

• Sterowanie: automatyczne (przy pomocy 3 czujników ALFA); może też być ręczne (dowolne łączniki bezpotencjałowe typu przycisk) lub mieszane
• Sterownik może obsłużyć kilka poziomów schodów (do 3 wejść UP, DN, MID sterownika można podłączyć równolegle dowolną liczbę czujników ruchu i/lub przycisków), jednocześnie przestrzegając dozwolonego obciążenia prądowego wyjść L1 i L2
• Możliwość integracji z systemami inteligentnego domu (np. KNX, Fibaro, Crestron, Lutron, LON) poprzez wyjścia bezpotencjałowe

Tryby pracy wyjść L1 i L2

Tryb lampy MASTER Grupa L2 (np. oświetlenie ogólne lub poręczy) - zapalana przed lub razem z grupą lamp L1, a gaszona jako ostatnia.

Tryb MINI FALI ŚWIETLNEJ Kolejne zapalanie i gaszenie grup L1 i L2 (np. przy schodach dwubiegowych najpierw zapalenie pierwszego biegu, potem drugiego)

Tryb łączny Obie grupy lamp L1 i L2 są włączane i gaszone razem (łączne maksymalne obciążenie prądowe wynosi wówczas aż 10A)

Standardowo wyjście L2 pracuje w trybie lampy MASTER. Tryb pracy wyjść L1 i L2 można zmienić przy pomocy konfiguratora poprzez zmianę parametrów.

Płynność zapalania  i gaszenia (opcja)

• Stopniowe rozjaśnianie lub ściemnianie każdej lampy
• 7 poziomów płynności do wyboru

Ostrzeganie przed zgaszeniem świateł (opcja)

• Przygaszenie wszystkich lamp, mrugnięcie
• Migotanie (bardzo szybkie, szybkie, średnio szybkie lub wolne)

17 parametrów konfiguracyjnych sterownika

Parametry instalacji:

1. Lampa Master (brak, ściemnialna, nieściemnialna)
2. Poziom aktywny wejść (zero, jeden)
3. Wejście DIS (blokuj, odblokuj, przerzucaj, S1-S10 (progi jasności dla sondy światła))
4. Wydłużona filtracja wejść (NIE, TAK)

Parametry ściemniacza i świecenia:

1. Jasność  (10%-100%)
2. Podświetlenie (0%-90%)
3. Jasność Master (10%-100%)
4. Podświetlenie Master (0%-100%)
5. Płynność zapalania/gaszenia (0-7)
6. Czas świecenia (0s-240s)

Parametry mini fali świetlnej (wyjścia L1, L2):

1. Czas zapalania (0s-24s)
2. Czas gaszenia (0s-24s)
3. Kierunek gaszenia (wstecz, zgodny)

Parametry funkcji ostrzegania:

1. Liczba ostrzeżeń (0-7)
2. Typ ostrzeżeń (mrugnij, piko, nano, mikro,mili, bujaj, huśtaj)
3. Czas ostrzeżenia (0s-24s)
4. Czas oczekiwania (0s-24s)

Ustawianie wartości parametrów sterownika

Parametry konfiguracyjne sterownika mają wartości ustawione fabrycznie optymalnie dla większości zastosowań, ale zawsze możesz je zmienić i dopasować do własnych potrzeb przy pomocy wbudowanego konfiguratora (na zdjęciu obok).

Przykładowo:

• Jeśli zakupiłeś lampy nieściemnialne, ustaw parametr Płynność=0
• Jeżeli chcesz by lampy L1 i L2 działały w trybie "mini fali świetlnej",  ustaw parametry: Lampa Master=NIE, Czas zapalania>0, Czas gaszenia>0
• Jeśli chcesz wyłączyć podświetlenie w stanie spoczynku, wartość parametru Podświetlenie ustaw na wartość równą 0
• Jeśli lampy świecą za jasno, zmniejsz wartość parametru Jasność np. na wartość 70%
• Jeśli chcesz zmienić typ i liczbę ostrzeżeń przed zgaszeniem świateł lub wyłączyć ostrzeżenia - zmień odpowiednio wartości parametrów Typ ostrzeżeń i Liczba ostrzeżeń, itp.

Wartości parametrów ustawiane są precyzyjnie (cyfrowo). Skonfigurowany według Twoich potrzeb sterownik będzie działał dokładnie tak, jak lubisz.

Bezpłatna konfiguracja

Konfiguracja jest prosta, bezstresowa i dobrze opisana w instrukcji, ale jeśli chcesz, możemy zrobić to bezpłatnie przed wysyłką według Twoich życzeń.

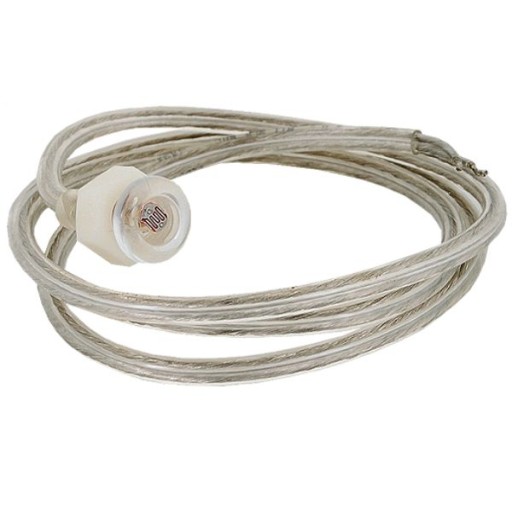

Wbudowany wyłącznik zmierzchowy z sondą światła

• Blokowanie świecenia lamp w dzień
• Montaż sondy możliwy zarówno  na zewnątrz jak i wewnątrz domu w rejonie schodów (Sterownik jest inteligentny - nie blokuje się od oświetlenia, które sam załączył, co jest istotną zaletą wobec zewnętrznych automatów zmierzchowych, których sondy światła muszą być instalowane na zewnątrz pomieszczeń, w miejscu nieoświetlanym sztucznym światłem). Sondę światła należy podłączyć do wejścia DIS sterownika.
• 10 progów jasności (do wyboru) dla sondy światła

UWAGA: Zamiast sondy światła do wejścia DIS można podłączyć inne urządzenie (np.wyłącznik lub zegar astronomiczny) lub bezpotencjałowe wyjście dowolnego systemu Inteligentny Dom.

Dane techniczne sterownika

• Zasilanie 8-24V DC / 100mA, SELV
• Prąd zasilania (średni) 10mA
• Pobór mocy (typowy) 120mW
• Liczba kanałów 2
• Napięcie pracy wyjść (max) 24V DC
• Obciążenie wyjść (max) 8A (wyjście L1), 2A (wyjście L2)
• Rodzaj obciążenia diody LED
• Stopień ochrony IP20
• Klasa ochronności III
• Rodzaj pracy ciągła, wewnątrz pomieszczeń
• Temperatura pracy -10°C - +45°C
• Wymiary obudowy 35 x 90 x 65mm (2 moduły)

ALFA smartLEDs

Schodowy czujnik odległości i ruchu 100cm 12V

Cyfrowy, aktywny czujnik optyczny odbiciowy, zaprojektowany i przeznaczony specjalnie do wykrywania obiektów lub ruchu na schodach, korytarzach, przejściach.

Wąski kąt detekcji, regulowany zasięg.

Czujnik jednoelementowy (nie jest wymagana instalacja odbiornika czy lusterka po przeciwnej stronie niż czujnik)

Dostępne 2 tryby pracy, umożliwiające prawidłowość działania niezależnie od typu i budowy schodów:

• Tryb czujnika  odległości (tryb podstawowy, idealny do schodów otwartych) - wykrycie obiektu następuje wskutek detekcji światła odbitego od obiektu
• Tryb czujnika ruchu (tryb dodatkowy, stosowany np. w przypadku schodów zamkniętych z białą ścianą naprzeciwko, odbijającą światło) - wykrycie ruchu obiektu następuje wskutek detekcji zmiany sygnału odbitego od obiektu

Rewelacyjny jako czujnik schodowy. Unikalny na rynku!

Dane techniczne:

• Zasięg: regulowany, od 30cm do 100cm
• Kąt detekcji: 15°
• Napięcie zasilania: 8-24VDC (typowo 12V)
• Wyjście: NPN OC (aktywny stan niski), max. 30V 250mA
• Wymiary: średnica osłony 40mm, długość 25mm
• Pobór mocy: 0,12W (przy 12V zasilania)
• Pobór prądu: 10mA
• Temperatura pracy: -10°C - +45°C
• Stopień ochrony: IP20
• Klasa ochronności: III
• Rodzaj pracy: ciągła, wewnątrz pomieszczeń
• Dostępne kolory czujnika: biały, szary, brązowy, czarny

Łatwy montaż elektryczny czujnika

Wyprowadzenia znajdują się na listwie zaciskowej z tyłu czujnika:

• +12V – napięcie zasilania
• GND – masa zasilania 0V
• OUT – wyjście cyfrowe typu OC (NPN)

Różne sposoby montażu czujników

Niewielkie rozmiary czujników (średnica bez osłony 35mm, głębokość 25mm) umożliwiają dyskretny montaż.

• Montaż w słupku schodów w otworze o średnicy 35 mm.
• Montaż  podtynkowy w puszce montażowej (do kupienia na innej naszej aukcji)
• Montaż w puszce instalacyjnej fi 60mm  przy pomocy adaptera dopuszkowego (do kupienia na innej naszej aukcji).

UWAGA: Zaleca się montaż czujników na wysokości 80cm

Wygodny dostęp do potencjometru i diod sygnalizacyjnych

z przodu czujnika, pod zdejmowaną osłoną

Sygnalizacja ustawienia zasięgu: czerwona dioda LED

Sygnalizacja wykrycia obiektu: zielona dioda LED

Regulacja zasięgu - potencjometr wieloobrotowy

Zmiana trybu działania: potencjometr wieloobrotowy i czerwona dioda LED

UWAGA!

Przy składaniu zamówienia można wybrać inne kolory osłony czujników:

• Biały
• Szary
• Brązowy
• Czarny

Dokładna dokumentacja oraz serwis

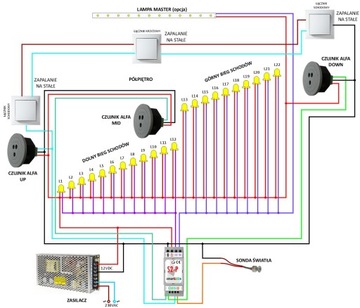

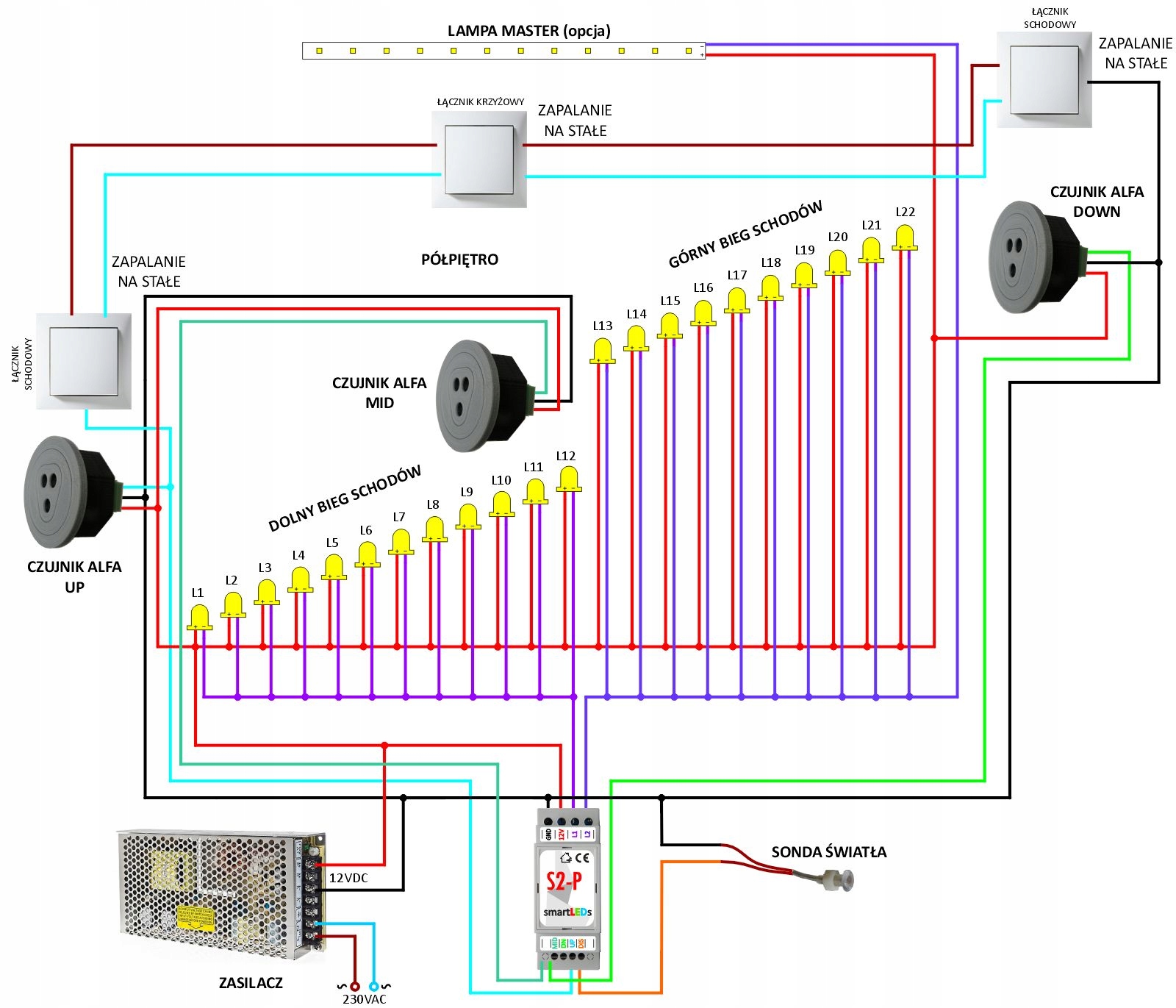

Do produktu dołączamy instrukcję użytkownika, zawierającą m.in. schemat instalacyjny.

Przygotowaliśmy także poradnik dotyczący zaplanowania, wykonania i uruchomienia instalacji krok po kroku (w załączniku do aukcji).

W załączniku do aukcji znajdziecie także kartę katalogową produktu.

Jako producent sterowników oferujemy profesjonalne wsparcie techniczne oraz bezpośredni serwis gwarancyjny i pogwarancyjny.

Opakowanie zawiera:

1. Sterownik schodowy S2-P z wbudowanym konfiguratorem i wyłącznikiem zmierzchowym
2. Sonda światła
3. 3 schodowe czujniki ruchu ALFA
4. Instrukcja użytkownika sterownika schodowego S2-P
5. Instrukcja użytkownika czujników ALFA
