MEGA2560 R3 СОВМЕСТИМ С ARDUINO ATmega2560 + USB

MEGA2560 R3 ZGODNY Z ARDUINO ATmega2560 + USB

ARDUINO MEGA2560 R3 ATmega2560 + USB

Moduł posiada:

• mikrokontroler ATmega2560 - układ taktowany jest sygnałem zegarowym o częstotliwości 12MHz
• w tej wersji występuje CH340 zamiast FT232 do komunikacji z PC
• 54 cyfrowych wejść/wyjść,
• 15 kanałów PWM
• 16 wejść analogowych
• popularne interfejsy komunikacyjne
• złącze USB
• gniazdo zasilające DC
• przycisk RESET
• wyprowadzenia służące do podłączenia programatora AVR.

W celu uruchomienia należy zainstalować strowniki CH340, połączyć układ z komputerem za pomocą przewodu USB oraz wybrać w środowisku Arduino IDE płytkę Arduino Mega.

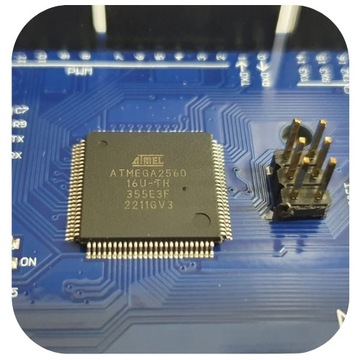

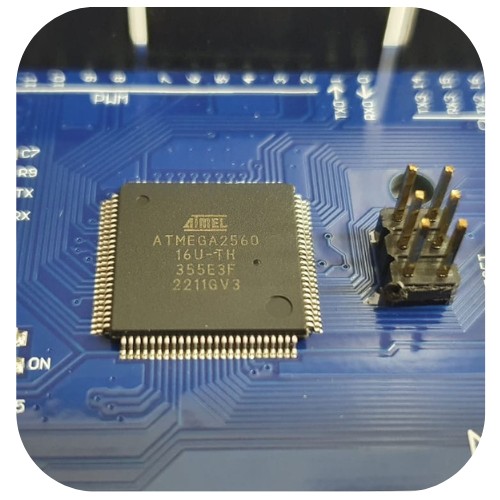

ATmega2560

to 8-bitowy mikrokontroler oparty na architekturze AVR, który został opracowany przez firmę Atmel. Jest on często wykorzystywany w projektach elektronicznych, które wymagają dużej ilości pamięci programowej, dużego liczby pinów wejścia/wyjścia oraz rozbudowanych funkcji komunikacyjnych.

Konwerter CH340

to popularny układ konwertujący sygnały USB na szeregowe (UART) i odwrotnie. Jest często stosowany w mikrokontrolerach, modułach komunikacyjnych i innych urządzeniach elektronicznych.

Dzięki konwerterowi CH340 można łatwo połączyć mikrokontroler lub inne urządzenie z portem UART z komputerem za pomocą standardowego portu USB. Umożliwia to programowanie urządzenia, przesyłanie danych i komunikację z innymi urządzeniami poprzez port USB.

Parametry:

• Napięcie zasilania: 5V do 12 V
• Kompatybilny z Arduino MEGA2560
• Mikro-kontroler: ATmega2560
• Maksymalna częstotliwość zegara: 12 MHz
• Pamięć SRAM: 8 kB
• Pamięć Flash: 256 kB (5kB zarezerwowane dla bootloadera)
• Pamięć EEPROM: 4 kB
• wejścia IN-OUT 54 w tym aż 15 PWM
• wydajność prądowa pinu 40mA
• Ilość wejść analogowych: 16 (kanały przetwornika A/C)
• Interfejsy szeregowe: UART, SPI, I2C
• Zewnętrzne przerwania
• Podłączenie: gniazdo USB
• Dostępne złącze ISP
• Wymiary płytki: 98x50x10 mm
• rozstaw pinów 2.54mm (możliwość zamontowania w płytkach stykowych)
• w zestawie kabel USB

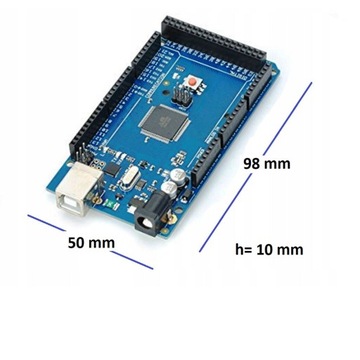

WYMIARY:
