КОНТРОЛЛЕР РЕГУЛЯТОР ТЕМПЕРАТУРЫ БЕСПРОВОДНОЙ НЕДЕЛЬНЫЙ КОМНАТНЫЙ ТЕРМОСТАТ

STEROWNIK REGULATOR TEMPERATURY BEZPRZEWODOWY TERMOSTAT POKOJOWY TYGODNIOWY SALUS 091FLRFV2

DANE TECHNICZNE:

• Zasilanie nadajnika: 2 x AA baterie alkaliczne
• Zasilanie odbiornika: 230V AC 50 Hz
• Max obciążenie: 16 (5) A
• Sygnał wyjściowy: beznapięciowy przekaźnik NO/COM
• Zakres regulacji temperatury: 5 - 30ºC
• Dokładność wskazania temp.: 0.2ºC
• Histereza: ±0.25ºC lub ±0.5ºC
• Sygnał RF: 868 MHz
• Wymiary nadajnika (mm): 154 x 80 x 30
• Wymiary odbiornika (mm): 96 x 96 x 27

W stosunku do poprzedniej wersji regulatora:

• wydłużony czas podświetlenia i powrotu do ekranu głównego do 10 sekund
• dodano oznaczenia + oraz − na głównym panelu
• dodano nowe funkcje w menu serwisowym
• zmiana kodu komunikacyjnego bez demontażu urządzeń
• nowy odbiornik radiowy z większą ilością kodów komunikacyjnych
• (aż 64 000 kombinacji)
• odbiornik i nadajnik sparowane fabrycznie

Podstawowe właściwości:

• Zintegrowana i praktyczna podstawka regulatora o dwóch kątach nachylenia zapewnia wygodę i funkcjonalność
• Praca na częstotliwości 868 MHz, gwarantuje bardzo stabilny i odporny na zakłócenia sygnał
• Odbiornik i nadajnik sparowane fabrycznie

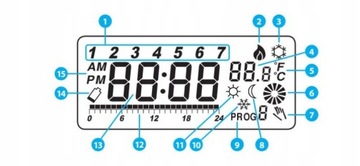

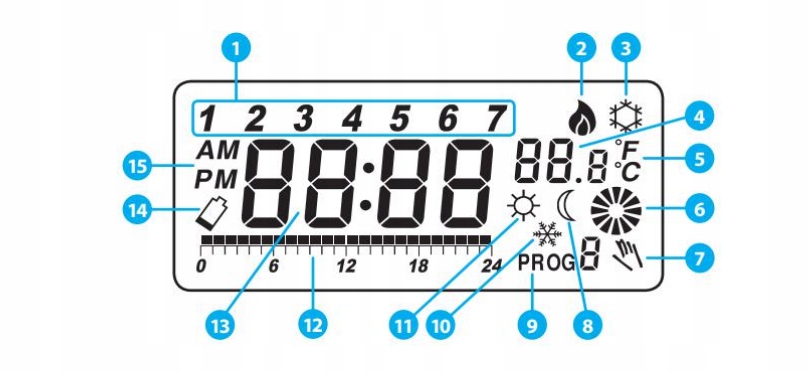

1. Dzień tygodnia
2. Tryb pracy regulatora - grzanie
3. Tryb pracy regulatora - chłodzenie
4. Temperatura mierzona / zadana
5. Jednostka temperatury
6. Informacja o stanie pracy urządzenia sterowanego (np. kotła)
7. Tymczasowe nadpisanie programu
8. Tryb ekonomiczny
9. Numer aktualnego programu
10. Tryb przeciwzamrożeniowy
11. Tryb komfortowy
12. Linia czasu – przebiegu programu
13. Zegar
14. Wyczerpanie baterii
15. AM/PM

GÓRNY PRZEŁĄCZNIK

• 1. ON - W trybie ręcznym - odbiornik włączony
• 2. OFF - W trybie ręcznym - odbiornik wyłączony

DOLNY PRZEŁĄCZNIK

• 3. AUTO - Odbiornik pracuje w trybie automatycznym (zgodnie ze wskazaniami regulatora)
• 4. MANUAL - Odbiornik pracuje w trybie ręcznym (zgodnie ze wskazaniem przełącznika znajdującego się wyżej)

Zawartość opakowania

1. Regulator 091FLRFv2
2. Odbiornik RXRT510
3. Kabel z wtyczką zasilający odbiornik (L, N)
4. Kabel do połączenia odbiornika z kotłem (COM-NO)
5. Krótka instrukcja
6. Szablon do montażu naściennego regulatora
7. Bateria 2xAA
8. Śruby i kołki montażowe

Prosty i szybki montaż

(INSTRUKCJA JAK I SCHEMAT ZNAJDUJĄ SIĘ W OPAKOWANIU)

A. Podłączenie do kotła

• COM, NO - wyjścia beznapięciowe np. podłączenie do kotła
• Kocioł (podłączenie kotła*) - styki w kotle do podłączenia regulatora ON/OFF (wg instrukcji kotła)

P Urządzenie grzewcze wymagające styku beznapięciowego np. kocioł gazowy

(W przypadku kotłów normalnie zamkniętych należy przełączyć regulator w tryb chłodzenia)

lub

B. Podłączenie do pompy

• 1. Pompa
• 2. Zawór siłownika

Montaż ścienny regulatora 091FLRFv2

Montaż: Używając załączonego szablonu, wywierć w ścianie dwa otwory ø6 mm. Włóż kołki i dokręć lewą śrubę, zostawiając 3 mm odstępu. Zawieś

regulator na łbie śruby i przesuń w prawo (w tylnej ściance termostatu znajduje się otwór w kształcie dziurki od klucza, patrz rysunek 2). Dokręć drugą

śrubę, aby urządzenie było stabilne

Montaż odbiornika:

1. Poluzuj śrubki za pomocą śrubokręta, na tyle, aby było możliwe odchylenie klapki.
2. Odchyl klapkę odbiornika w górną stronę (zgodnie z położeniem „zawiasów”).
3. Przytwierdź klapkę do ściany (zachowując prawidłowość ułożenia plastikowych „zawiasów”) korzystając z zaznaczonych otworów (patrz rysunek wyżej).
4. Następnie podłącz poprawnie przewody dołączone do zestawu z odbiornikiem
5. Nałóż odbiornik od góry na klapkę przymontowaną do ściany, zgodnie z położeniem plastikowych „zawiasów”.
6. Dokręć śrubki od spodu klapki do odbiornika, aby dobrze się trzymał.
