МОДУЛЬ АВТОМОБИЛЬНОГО КРЮКА 12В ПОЛЬСКИЙ КОНТРОЛЛЕР

MODUŁ HAKA SAMOCHODOWEGO MH-01

.

Jest to wysokiej jakości produkt POLSKI.

.

Uwaga na konkurencyjne kiepskiej jakości chińskie podróbki.

.

Prosty i skuteczny moduł haka samochodowego do instalacji 12V (z minusem na masie) i typowego gniazda 7 pin przyczepy.

Moduł zabezpiecza komputer samochodowy przed:

- nadmiernym obciążeniem żarówkami przyczepy

- ewentualnymi zwarciami w instalacji elektrycznej przyczepy

.

Moduł nie stanowi istotnego obciążenia dla komputera gdyż pobór pradu przez moduł jest bardzo mały: 1-2 mA/wejście.

.

Moduł przeznaczony do instalacji 12V. Maksymalne obciążenie 5A na wyjście , max obciążenie całkowite 15A. Moduł może być używany w instalacjach z CAN oraz instalacjach z oświetleniem diodowym. Oczywiście musi być możliwość pobrania sygnału +12V przy zapalonej danej żarówce (np. kierunkowskazu czy stopu) na przykład przy lampie. Moduł pobiera bardzo mały prąd 1-2 mA na jedno wejście tak więc nie powoduje to występowania błędów oświetlenia w samochodzie - typowa nawet mała żarówka 12V 5W pobiera około 400-500 mA.

.

Moduł nie współpracuje z instalacjami gdzie 2 funkcje (np. pozycyjne i stop) są realizowane żarówką jednowłóknową poprzez PWM. Bez problemu współpracuje z instalacjami gdzie 2 funkcje (np. pozycyjne i stop) są realizowane jedną żarówką ale 2-włóknową.

.

Podłączenie modułu jest banalnie proste. Należy go zainstalować w suchym miejscu wewnątrz samochodu.

.

Czarny przewód podłączamy do masy (-12V) a czerwony do + akumulatora poprzez bezpiecznik 15A.

.

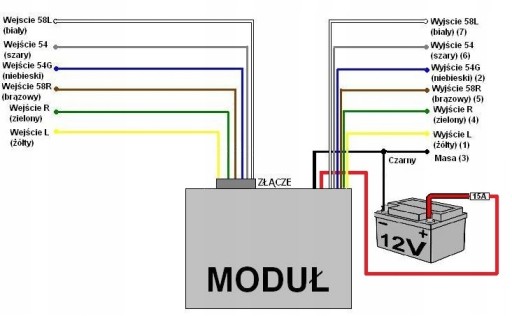

Dalej wg poniższego schematu- moduł posiada 6 WEJŚĆ (poprzez wygodne złącze wpinane do modułu) - nalezy je odpowiednio podłączyć np do żarówek tylnego oświetlenia samochodu (oczywiscie po stronie + zasilania żarówki).

.

Ostatnim krokiem jest podłączenie 6 WYJŚĆ (przewody wychodzące bezpośrednio z modułu) do gniazda przyczepy.

.

Typowo obwody:

- wejście "L" (przewód żółty wtyczki modułu) to lewy kierunkowskaz / pin 1 gniazda przyczepy

- wejście "54G" (przewód niebieski) to tylne światła przeciwmgielne / pin 2 gniazda przyczepy

- masa (minus 12V) / pin 3 gniazda przyczepy

- wejście "R" (przewód zielony) to prawy kierunkowskaz / pin 4 gniazda przyczepy

- wejście "58R" (przewód brązowy) to prawe światło pozycyjne / pin 5 gniazda przyczepy

- wejście "54" (przewód szary) to światła STOP / pin 6 gniazda przyczepy

- wejście "58L" (przewód biały) to lewe światło pozycyjne + tablica rejestracyjna / pin 7 gniazda przyczepy

.

Moduł jest fabrycznie nowy.

.

W komplecie jest moduł elektroniczny + wiązka przewodów.

.
