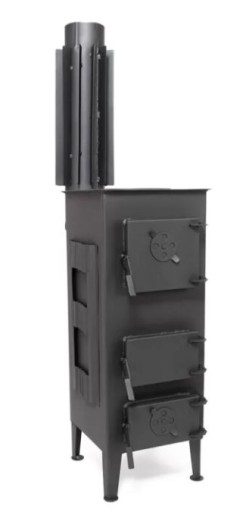

ЭКО ПЕЧЬ КОЗЬЯ ПЕЧЬ 8 КИРПИЧОВ СЕРТИФИКАТ РАДИАТОРА

PIECYK POSIADA 8 CEGIEŁ SZAMOTOWYCH ,BUDOWA PIECYKA DOZWALA NA  DOPALANIE SPALIN CO CZYNI GO BARDZIEJ WYDAJNYM .

DO OBEJRZENIA W OKOLICACH PIASECZNA

WAGA OK. 45 KG Z RADIATOREM

PIEC POSIADA ŻELIWNY RUSZT

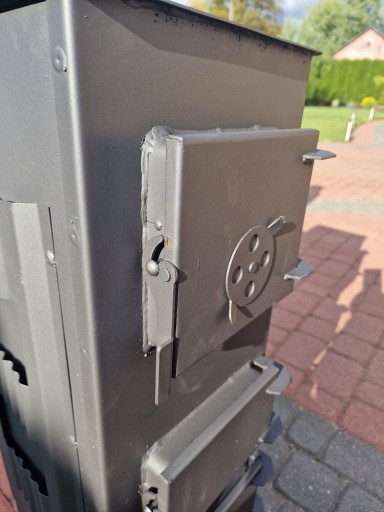

DZRZWICZKI PIECYKA ZOSTAŁY USZCZELNIONE NIEPALNYM SZNUREM .

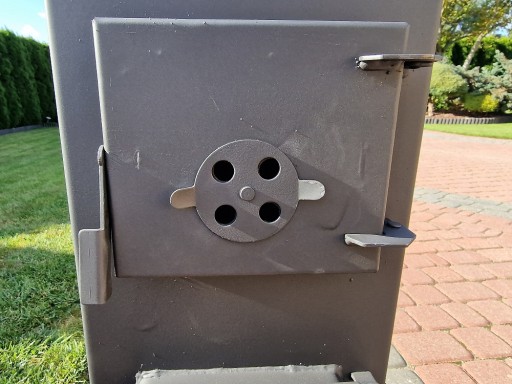

REGULACJA DOPŁYWU POWIEETRZA ODBYWA SIĘ POPRZEZ REGULACJĘ SZYBRA W DRZWICZKACH PIECYKA.

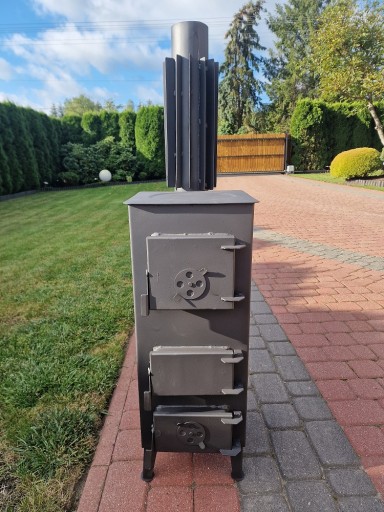

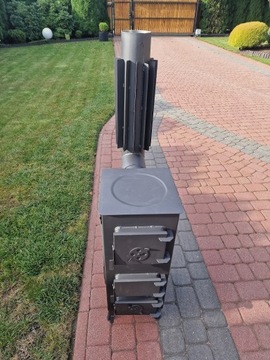

RADIATOR WIDOCZNY NA ZDJĘCIU JEST W ZESTAWIE Z PIECYKIEM .

BLACHA 2 mm

Piec jest prosty w montażu , obsłudze i konserwacji.

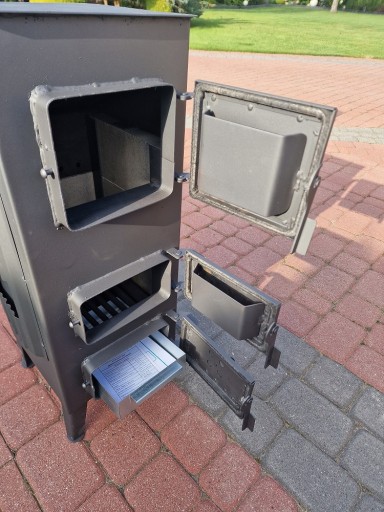

Górne drzwiczki zasypowe przeznaczone są do załadunku paliwa a dolne drzwiczki paleniskowe umożliwiają bezpieczną obsługę i odpopielanie paleniska.

W dolnej części paleniska znajduje się ruszt żeliwny do spalania paliwa .Ściany paleniska do wysokości drzwiczek zasypowych paliwa, wyłożone są cegłami szamotowymi .Popiół ze spalonego paliwa opada do popielnika usytuowanego pod rusztem.  W tylnej części piecyka zamontowana jest przepustnica doprowadzająca powietrze pierwotne pod ruszt i do paleniska .Od góry trzon zamknięty  jest blatem .

wysokość: 76 cm

szerokość: 30cm

głębokość: 30 cm

materiał: stal, cegła szamotowa, żeliwo

Ogrzewacz posiada: CE oraz ecodesign

rodzaj opału: drewno, brykiety + węgiel niskokaloryczny

grubość blachy: 2 mm

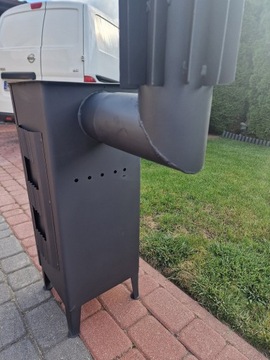

Wylot spalin średnica 120 mm

Piec jest bardzo przydatny do ogrzewania budowy, domów, garażu, warsztatu i innych pomieszczeń gospodarczych

Polecam

Instrukcja użytkowania

Ogrzewacze obsługiwać mogą tylko osoby pełnoletnie zapoznane z niniejszą instrukcją obsługi.

Zabrania się przebywania w rejonie pracującego ogrzewacza dzieci ,bez nadzoru osób pełnoletnich i dopuszczania ich od obsługi urządzenia .

W pobliżu urządzenia w odległości co najmniej 1,2m nie przechowywać materiałów  łatwopalnych jak :mebli ,ubrań, płynów łatwopalnych oraz paliwa do opalania urządzenia .Pierwsze palenia w nowym ogrzewaczu należy tak przeprowadzić ,aby nie przekraczać 30-50% mocy nominalnej. Po pierwszym paleniu należy wyłączyć go na noc. Takie postepowanie niezbędne jest do utwardzenia warstwy lakieru .Przykry zapach, który może wydzielać się z powłoki lakierniczej (w tym czasie wywietrzyć pomieszczenie ) zniknie po 2-3 paleniach. Zabrania się jakichkolwiek przeróbek ogrzewacza .

Rozpalanie ogrzewacza ;

Do rozpalania paliwa w palenisku ogrzewacza zabrania się używania cieczy stanowiących mieszankę wybuchową .

Rozpalanie można rozpocząć po upewnieniu się szczególnie po dłuższym postoju, czy przewody dymowe i przewód kominowy są drożne. Należy sprawdzić popielnik ogrzewacza ,w razie konieczności usunąć popiół . Aby rozpalić w urządzeniu  należy otworzyć drzwiczki paleniskowe ,położyć na ruszcie trochę kostek rozpyłowych a na nich kilka drobnych szczap drewna . Podpalić rozpałkę i zamknąć drzwiczki. Otworzyć przepustnicę w dolnych drzwiczkach w celu doprowadzenia powietrza pod ruszt. Po rozpaleniu się warstwy rozpałkowej poprzez drzwiczki zasypowe dołożyć niewielką ilość właściwego paliwa. P wypaleniu się paliwa i utworzeniu warstwy żaru ,ogrzewacz jest gotowy do pracy. Po załadunku dopuszczalnej masy paliwa (1,5-2kg) należy ustawić przepustnicę w dolnych drzwiczkach na około 3/4 otwarcia .Przy załadunku warstwa opału nie może przekraczać wysokości ok 10 cm powyżej górnej krawędzi drzwiczek paleniskowych.

Palenie w urządzeniu z mocą nominalną

Poprzez drzwiczki zasypowe na warstwę żaru nałożyć zalecaną masę paliwa .Warstwa opału nie może zasłaniać otworów powietrza wtórnego na tylnej ścianie komory paleniskowej . Po zapaleniu się paliwa ustawić dopływ powietrza do pożądanego poziomu poprzez odpowiednią regulację dolnej przepustnicy . Górna powinna być otwarta całkowicie .Paliwa do ogrzewacza dokładać w miarę  jego ubywania  w wyniku palenia, lecz nie wcześniej  niż po 30 minutach od ostatniego zasypania paliwem .Nie należy kłaść opału na zbyt duży żar -wysokość warstwy żaru ok 2 cm. W miarę potrzeby odpopielać palenisko i usuwać popiół z popielnika .

Środki bezpieczeństwa

Podstawowym elementem gwarantującym bezpieczną pracę urządzenia  jest prawidłowe zabezpieczenie odprowadzenia spalin do komina .Połączenia rury odprowadzającej spaliny z ogrzewaczem oraz z kominem w czasie eksploatacji  muszą być szczelne . Ciąg w przewodzie kominowym powinien wynosić 10Pa (0,10mbar). Połączenie rurowe powinno być szczelne również na złączach .

-nie dokonywać jakichkolwiek przeróbek ogrzewacza

-stosować wyłącznie części zamienne producenta

-w czasie palenia ogrzewacz nagrzewa się i należy zachować ostrożność ,obsługiwać za pomocą  narzędzi i rękawic ochronnych.

- nie przeciążać cieplnie ogrzewacza -nie rozgrzewać do czerwoności ,palić w urządzeniu przy zamkniętych drzwiczkach .

- w czasie opróżniania paleniska i popielnika należy wygarniać popiół do metalowego lub niepalnego pojemnika ,należy pamiętać o tym że nawet pozornie wystudzony popiół może być bardzo gorący i spowodować pożar. -Przedmioty łatwopalne powinny być przechowywane w bezpiecznej odległości od ogrzewacza -co najmniej 1,2 m

-W razie wystąpienia złych warunków pogodowych i wydobywania się spalin z ogrzewacza ,ładować mniejsze porcje paliwa i zmniejszyć ilość powietrza do ogrzewacza , dodatkowo wietrzyć pomieszczenie . Jeżeli  to nie pomoże ,przerwać palenie w urządzeniu do czasu ustąpienia  zakłóceń spowodowanych warunkami pogodowymi .

- w razie zapalenia się sadzy w kominie zamknąć dopływ powietrza do ogrzewacza ,nie otwierać drzwiczek urządzenia ,ewakuować osoby z zagrożonych pomieszczeń ,wezwać straż pożarną

- nie otwierać drzwiczek zasypowych przed upływem 30 minut od ostatniego zasypania paliwem .

UWAGA    W pomieszczeniach ze szczelnymi drzwiami i oknami praca ogrzewacza może być zakłócona. W takim przypadku należy obowiązkowo wykonać doprowadzenie   powietrza do spalania i wentylacji oraz zasięgnąć opinii kominiarza ,czy danym pomieszczeniu dopływ powietrza jest wystarczający do prowadzenie procesów spalania .

Wygaszanie ogrzewacza polega na całkowitym zamknięciu dopływu pod ruszt poprzez zamkniecie przepustnicy .

W okresie grzewczym konieczne jest oczyszczanie paleniska urządzenia i przewodu rurowego .Tak często jak jest to konieczne należy usuwać osady popiołu i sadzy z rury wylotowej .Regularnie usuwać popiół z popielnika nie dopuszczając do jego przepełnienia.

Zapewnić regularną kontrolę instalacji spalin i komina przez kominiarza .Raz w roku komin i przewody kominowe powinny być sprawdzone pod względem szczelności .Przewód kominowy należy czyścić mechanicznie przynajmniej raz w okresie sezonu grzewczego.

Instrukcja montażu

Pomieszczenie w którym planowane jest zainstalowanie ogrzewacza powinno powinno odpowiadać

przepisom:

- rozporządzenia Min, Infrastruktury z dnia 12 kwietni 2002r, „W sprawie warunków technicznych,

jakim powinny odpowiadać budynki i ich usytuowanie” Dz. U.NR 75 poz.690.

Ustawienie ogrzewacza

Ogrzewacz powinien być ustawiony i podłączony przez osobę o odpowiednich kwalifikacjach.

Podłączony ogrzewacz należy ustawić na podłożu o wystarczającej nośności w stosunku do masy

urządzenia, odpornym na wysoką temperaturę i nacisk, np. betonie, płytach ceramicznych.

Jeżeli elementy budynku stanowiące otoczenie ogrzewacza i podłoga wykonane są w materiałów

palnych, to należy zachować następujące odległości od urządzenia:

- urządzenie grzewcze i rury przyłączeniowe powinny być oddalone od łatwopalnych, nieosłoniętych

części konstrukcyjnych budynku co najmniej 0,6m (producent zaleca co najmniej 0,8m), a od

osłoniętych okładzina z tynku o grubości 25mm na siatce, lub inna równorzędną okładziną - co

najmniej 0,3m ( producent zaleca co najmniej 0,4m)

- urządzenie grzewcze z nóżkami powinno być ustawione na podłożu niepalnym i odpornym na

wysoka temperaturę o grubość co najmniej 0,15m. Podłoga łatwo zapalna przed drzwiczkami

paleniska powinna być zabezpieczona pasem materiału niepalnego ( np. blachy) sięgającym poza

krawędzie drzwiczek co najmniej po 0,3m z każdej strony.

Ponadto lokalizacja urządzenia powinna zapewniać łatwy dostęp celem obsługi konserwacji.

Podłączenie ogrzewacza do kanału kominowego

Połączenie do komina należy wykonać szczelnie, bezpośrednio poprzez krótkie przyłącze rurowe. Przyłącza rurowe powinny być wykonane ze stali odpornej na wysokie temperatury.

Pamiętać należy aby nie wprowadzać rury zbyt głęboko w komin, gdyż istnieje wówczas ryzyko pogorszenia ciągu poprzez spadek drożności komina.

Komin powinien posiadać co najmniej wymiary 14x14 cm lub srednicę 15 cm. Przekrój przewodu kominowego być taki sam na całej swojej wysokości i nie powinien posiadać gwałtownych przewężeń oraz zmian kierunku przepływu spalin. Wysokość komina powinna zapewniać ciąg co najmniej 10 PA (0,10 mbar).

Komin i przewody kominowe powinny być sprawdzone pod względem szczelności, niedopuszczalne są jakiekolwiek nieszczelności.

Ocenę przydatności technicznej komina powinien dokonać kominiarz. Ogrzewacz powinien posiadać oddzielny kanał dymowy. Niedopuszczalne jest przyłączenie kilku urządzeń do jednego przewodu kominowego.
