ШИМ-регулятор скорости вращения двигателя постоянного тока 10–50 В, 40 А, 12 В, 24 В постоянного тока

Regulator PWM silnika DC 10-55V 40A ze zmianą kierunku pracy odbiornika

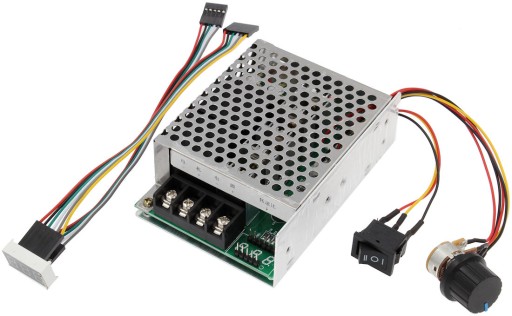

Regulator stosowany do obniżenia napięcia zasilania urządzeń zasilanych prądem stałym, takich jak: silniki, wentylatory, pompy, grzałki, transformatory, elektronarzędzia, o napięciu stałym 10V do 50V. Regulator, dzięki trzypozycyjnemu przełącznikowi na przewodzie ma możliwość wyłączenia zasilania odbiornika na pozycji "0"oraz zmiany kierunku pracy odbiornika. Może pracować pod obciążeniem ciągłym 40A. Regulacja odbywa się w technologii impulsowej PWM, gwarantując niewielkie straty mocy. Regulator posiada wyświetlacz na przewodzie, który wskazuje procent napięcia wyjściowego w stosunku do wejściowego (0-100%). Urządzenie jest wyposażone w radiatory.

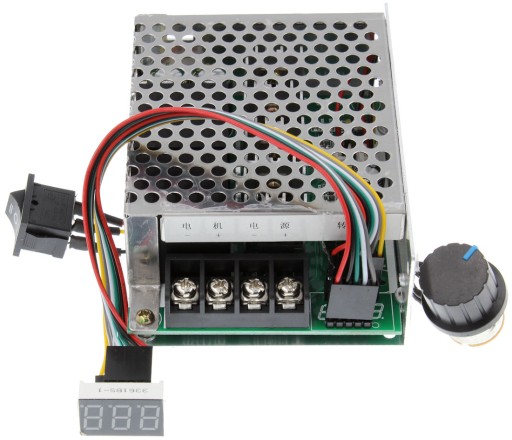

Sposób podłączenia  regulatora:

• Wyjście (silnik)
• Wyjście (silnik)
• Zasilanie -
• Zasilanie +

Dopuszczalna moc obciążenia: 0.01-2000 W:

Napięcie pracy 12 V: 12 V * 40A = 480 W (max)

Napięcie pracy 24 V: 24 V * 40A = 960 W (max)

Napięcie pracy 36 V: 36 V * 40A = 1440 W (max)

Napięcie pracy 50 V: 50 V * 40A = 2000 W (max)

Zachęcamy do zapoznania się z pozostałymi produktami w naszej ofercie

Specyfikacja:

• Stan: Nowy
• Płynna regulacja obrotów w zakresie 0%, 5 - 99%
• Zmiana kierunku pracy odbiornika za pomocą trzypozycyjnego przełącznika na przewodzie 15cm
• Pozycja "0" - brak napięcia na odbiorniku
• Wyświetlacz stosunku napięć na przewodzie 17cm
• Niski poziom generowanych zakłóceń
• Częstotliwość pracy PWM: 15KHz
• Potencjometr 100K Ohm z włącznikiem
• Potencjometr na przewodzie 15cm
• Zasilanie: 10-50V DC
• Wymiary płytki z obudową: 111mm x 78mm x 37 mm
• Otwory montażowe na płytce i osłonie

Zastosowania:

• Regulacja obrotów silników DC do 2000W
• Regulacja natężenia światła (ściemniacz) LED
• Płynna regulacja obrotów silników DC
• Sterowanie cewkami zaworów
• Regulacja temperatury grzałek, grzejników
• Silnik elektryczny zaburtowy Yamaha, Storm, Neraus, Minn Kota, itp.

Dopuszczalna moc obciążenia: 0.01-2000 W:

• Napięcie pracy 12 V: 12 V * 40A = 480 W (max)
• Napięcie pracy 24 V: 24 V * 40A = 960 W (max)
• Napięcie pracy 36 V: 36 V * 40A = 1440 W (max)
• Napięcie pracy 50 V: 50 V * 40A = 2000 W (max)
