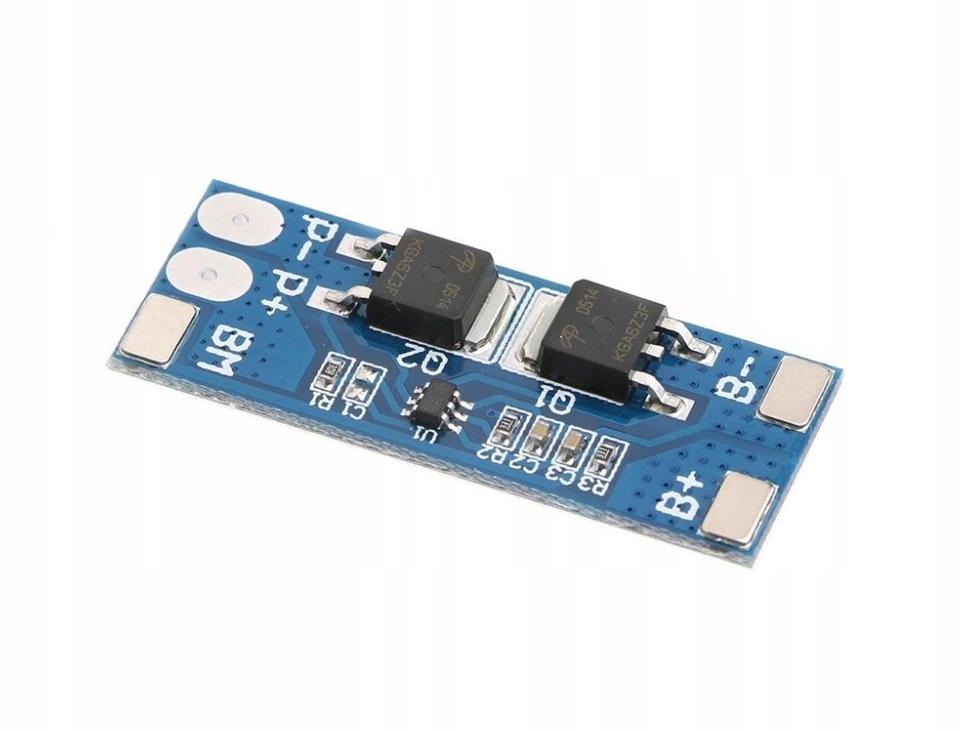

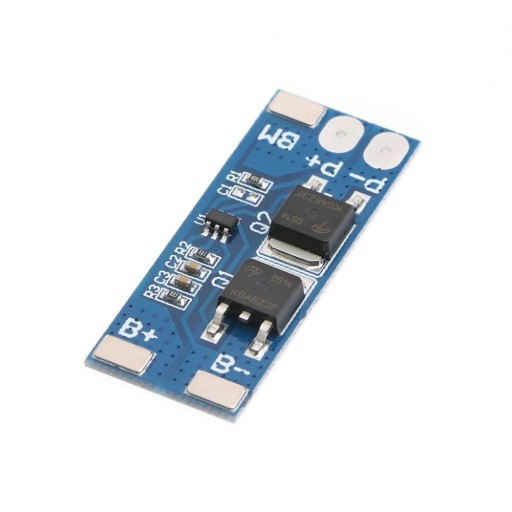

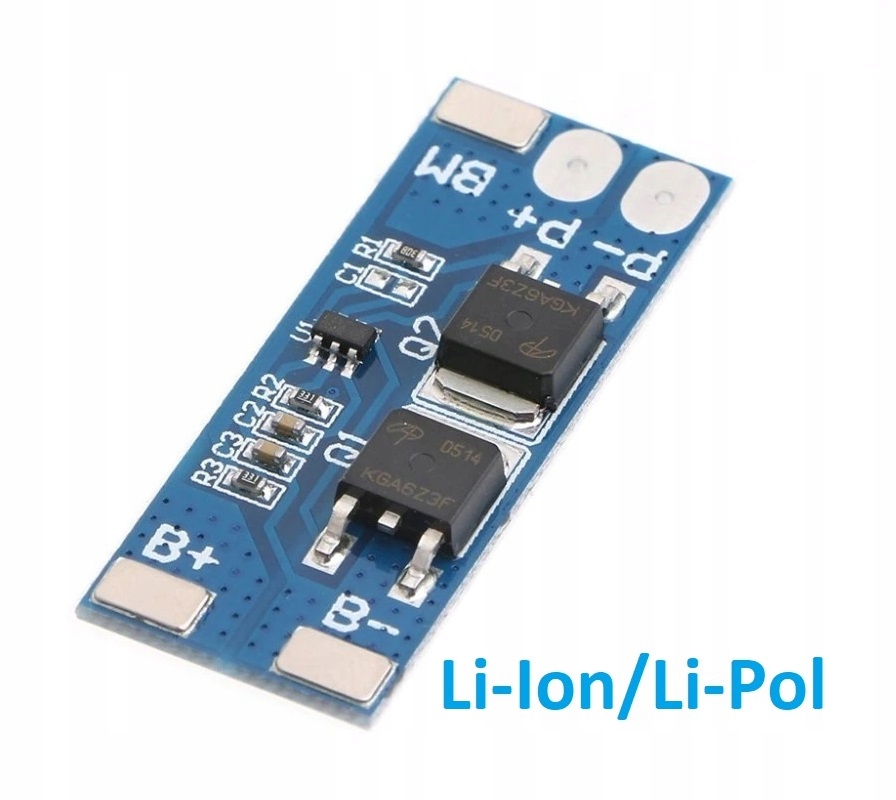

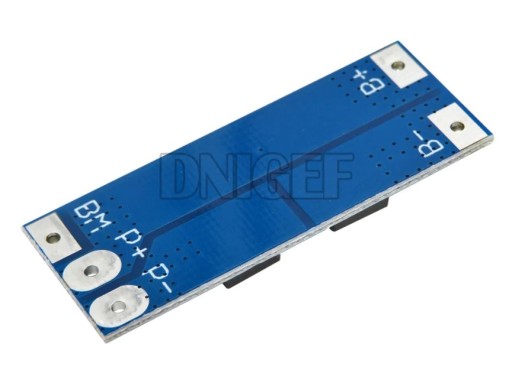

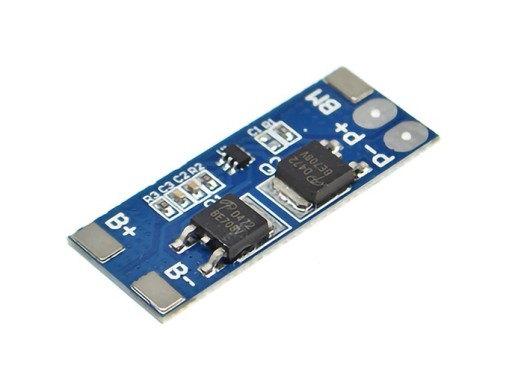

Защита PCM BMS для элементов Li-Ion 2S 7,2-8,4В 8А/0016

Moduł zarządzający pracą baterii (np. pakietu Li-Ion/Li-Pol)

Protection Circuit Module - PCM

Zabezpieczenie dedykowane do pakietów 2S ogniw Li-Ion/Li-Pol

2S 8,4V

Cechy:

• przeznaczony do pakietu Li-Ion/Li-Pol np. popularnych 18650
• prąd rozładowania: 8A
• prąd rozładowania chwilowy: 15A
• napięcie ładowania: max. 8,4V
• zabezpieczenie przed przeładowaniem: 4,25V-4,35V
• zabezpieczenie przez nadmiernym rozładowaniem: 2,50V-3,00V
• pobór prądu: typ. 3uA
• impedancja: < 300mΩ
• temperatura pracy: -40℃ do 50℃
• rozmiar modułu: 41x16x3,5mm

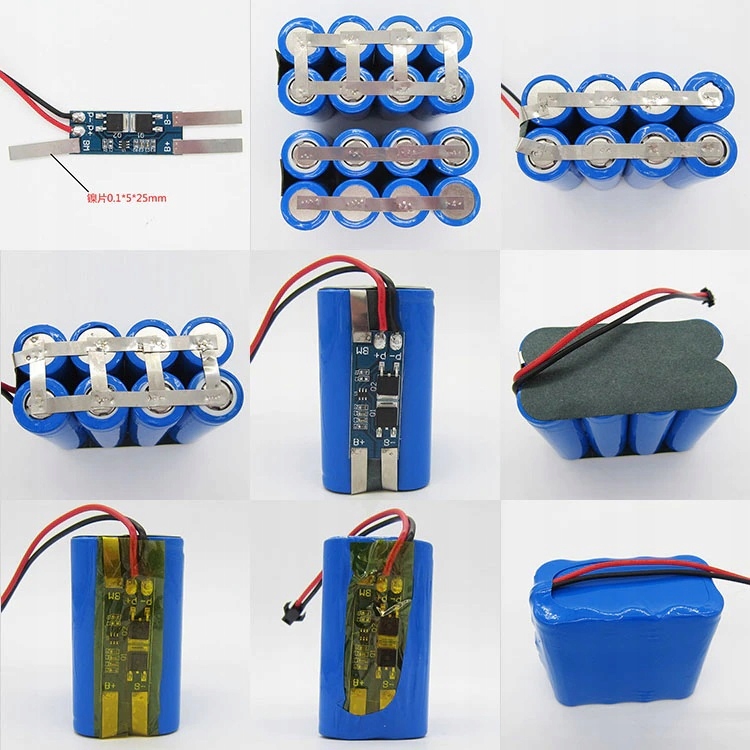

Moduł przystosowany do zgrzewania taśm niklowych lub niklowanych.

Schemat podłączenia do pakietu i ładowarki

2S (7,4V-8,4V) ładowanie max. 8,4V

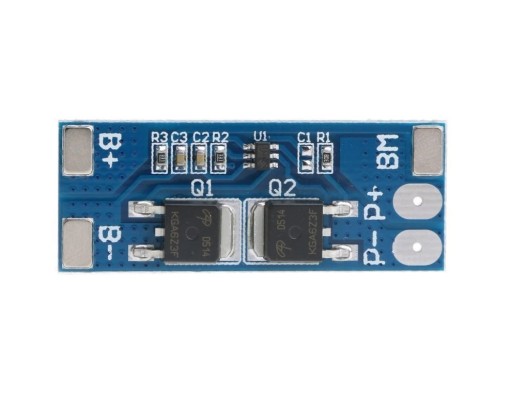

B-: podłączyć do bieguna ujemnego pakietu 2S

BM: podłączyć do plusa pierwszej celi i minusa drugiej celi

B+: podłączyć do plusa drugiej celi pakietu 2S

P+: podłączyć do plusa obciążenia / ładowarki

P-: podłączyć do minusa obciążenia / ładowarki

Można łączyć baterie w większe pakiety np. 2S4P. Należy łączyć ogniwa tylko o podobnej pojemności i rezystancji (najlepiej z tej samej partii produkcyjnej), połączenie różnych powoduje szybsze zużycie dobrych ogniw i grzanie pakietu.
