РАСХОДОМЕР ДАТЧИК РАСХОДА ЖИДКОСТИ 1"

PRZEPŁYWOMIERZ 1 CAL MOSIĘŻNY

.

Czujnik przepływu cieczy służy do sterowania urządzeniami zewnętrznymi , reaguje on nawet na niewielki przepływ generując sygnał napięciowy  z dużą rozdzielczością do sterownika.

.

Wykonanie : korpus z mosiądzu a elementy turbinki = tworzywo sztuczne PA.

.

Poniższy czujnik charakteryzuje się:

- łatwą instalacją

- szeroką gamą zastosowań

- bezawaryjną pracą

- prostą konstrukcją

- wyjście impulsowe

.

.

Dane produktu:

- zasilanie 5-24VDC

- ciśnienie pracy maksymalnie 17,5 bara

- maksymalny prąd pracy 5mA

- temperatura medium -20 do +80 C

- przyłącza 1 cal (średnica zewnętrzna gwintu 33mm ), a przelot około 21mm (średnica turbinki)

- przepływ 2-50 Litrów/ minutę

- ilość impulsów na litr cieczy : około 420 +- 10%

.

Czyli dla np. przepływu 2 litry/minutę czujnik generuje sygnał prostokątny o wypełnieniu około 50% i częstotliwości około 14Hz (+-10%). Analogicznie dla przepływu 10 litrów/ minutę będzie to ok. 70 Hz (+-10%)

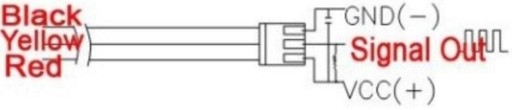

Podłączenie czujnika:

Przepływomierz posiada trzy przewody: czarny to minus zasilania, czerwony to plus zasilania, przewód żółty to przewód sygnałowy

.

Posiadam także sterowniki zamieniające sygnał impulsowy z przepływomierza na sygnał stały (załączenie przekaźnika) - tak więc umożliwiają proste sterowanie dowolnego urządzenia elektrycznego - urządzenie to włączy się gdy przepływomierz odnotuje przepływ cieczy - sterowniki dostępne na innej aukcji.

.

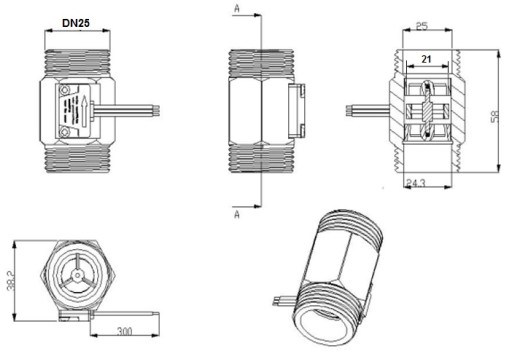

Wymiary orientacyjne w mm:

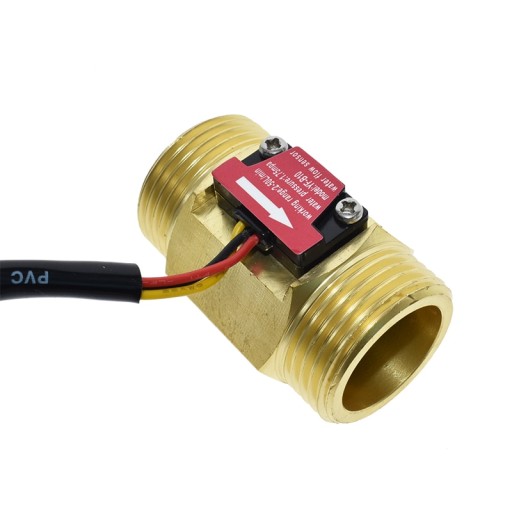

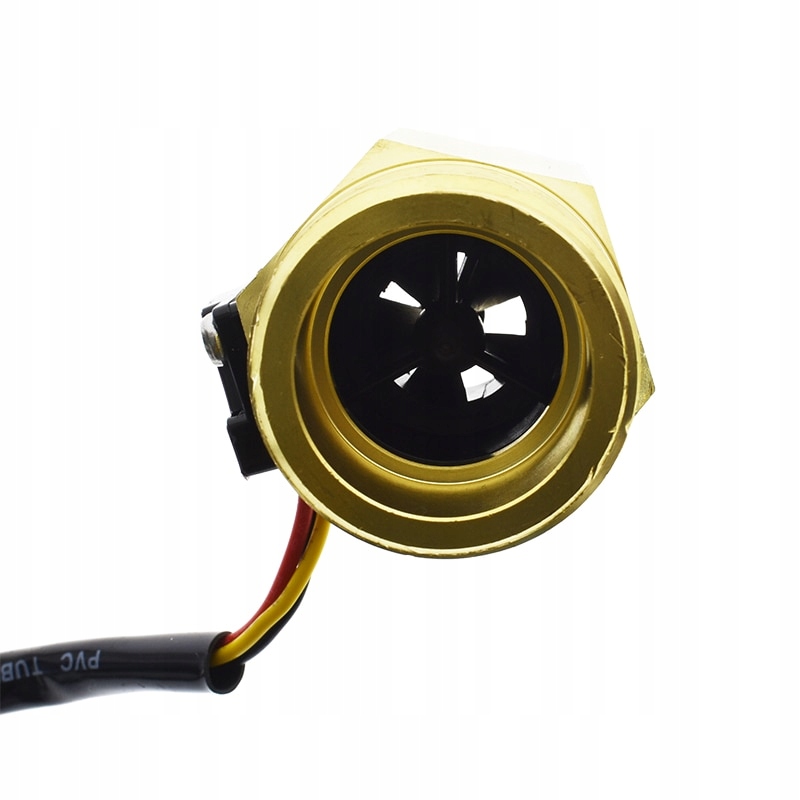

GALERIA:

Przepływomierz jest fabrycznie nowy.
