Нагреватель для котла Eliko GRB 1400W, тип U 5/4", польский W010

Moc - 1400W

Napięcie - 230V~

Mocowanie - kryza 5/4 cala

Średnica zewnętrzna gwintu - około 41,3mm

Podłączenie - wsuwki 6,3mm

Materiał - rurka miedziana niklowana.

Grzałka przeznaczona wyłącznie do pracy w wodzie, w pełnym zanurzeniu.

Minimalna pojemność zbiornika - 100 l.

Nadaje się do zbiorników stalowych lub emaliowanych, bez anody lub z anodą magnezową.

Nie nadaje się do zbiorników ze stali nierdzewnej lub z anodą tytanową.

Wyprodukowana w Polsce przez Eliko.

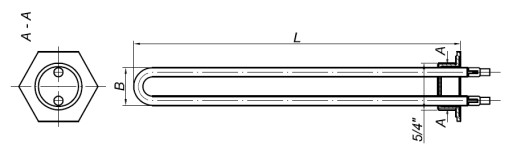

Wymiary na rysunku:

L=320mm

B=35mm

Jak prawidłowo dobrać rozmiar gwintu

jeżeli grzałka po wykręceniu ma średnicę zewnętrzną gwintu około 42mm to jest to 5/4 cala

jeżeli grzałka po wykręceniu ma średnicę zewnętrzną gwintu około 48mm to jest to 6/4 cala

jeżeli otwór w zbiorniku ma średnicę wewnętrzną około 39mm to jest to 5/4 cala

jeżeli otwór w zbiorniku ma średnicę wewnętrzną około 45mm to jest to 6/4 cala

INSTRUKCJA OBSŁUGI ELEMENTU GRZEJNEGO

Przeznaczenie

Element grzejny GRB przeznaczony jest wyłącznie do ogrzewania wody w pojemnościowych ogrzewaczach wody ze stali emaliowanej, które nie są wyposażone w anodę tytanową.

Instalacja

Instalacji elementu grzejnego powinien dokonywać wyłącznie wykwalifikowany instalator posiadający ważne uprawnienia SEP lub elektryczne uprawnienia państwowe odpowiednie w danym kraju UE, zgodnie ze wszystkimi obowiązującymi regulacjami dotyczącymi bezpieczeństwa i pozostałych przepisów. Producent nie odpowiada za uszkodzenie elementu grzejnego powstałe w wyniku nieprawidłowego zainstalowania.

Instalacja elementów grzejnych GRB powinna przebiegać według następujących kroków:

a. Opróżnić podgrzewacz z wody.

b. Odkręcić zaślepkę otworu, w którym będzie wkręcony element grzejny.

c. Niepodłączony element grzejny uszczelnić i wkręcić.

d. Napełnić podgrzewacz wodą.

e. Sprawdzić szczelność połączenia gwintowanego i w razie potrzeby dokręcić element grzejny lub ponownie uszczelnić.

f. Należy dobrać odpowiedni przekrój przewodów zasilających uwzględniając co najmniej ich obciążalność długotrwałą oraz ułożenie. Element grzejny podłączyć do układu zasilającego zapewniającego podstawową ochronę przeciwporażeniową wyposażonego w wyłącznik różnicowo-prądowy o czułości 30mA oraz w wyłącznik nadmiarowo-prądowy bezzwłoczny 10A.

g. Przed podłączeniem elementu grzejnego do sieci obowiązkowe jest wyłączenie zasilania elektrycznego.

h. Należy zapewnić prawidłowe i trwale połączenie dla przewodu ochronnego. Nie wolno stosować przedłużaczy ani adapterów.

i. Należy zapewnić co najmniej 30cm przestrzeni wokół elementu grzejnego do wypełnienia ogrzewaną cieczą wewnątrz zbiornika.

Nieprawidłowe użytkowanie

a. Nie należy włączać zasilania dopóki element grzejny nie jest zanurzony w cieczy.

b. Nie należy czyścić elementu grzejnego chemicznie ani mechanicznie przy pomocy ostrych narzędzi.

c. Elementu grzejnego nie wolno naprawiać we własnym zakresie.

d. Nie wolno zanurzać elementu grzejnego w cieczy innej, niż ta do której został zaprojektowany.

e. Element grzejny nie może pracować w powietrzu.

f. Elementu grzejnego GRB nie montować w urządzeniach z innym źródłem ciepła.

g. Element grzejny podczas pracy musi być w pełni zanurzony w cieczy.

h. Należy regularnie sprawdzać czy urządzenie nie jest uszkodzone i czy użytkowanie jest bezpieczne.

i. Nie wolno dopuścić do zalania połączeń elektrycznych elementu grzejnego.

j. Element grzejny powinien zostać zamontowany w dolnej części zbiornika, do 70% jego wysokości.
