КОММУТАЦИОННЫЙ БУФЕРНЫЙ ИСТОЧНИК ПИТАНИЯ ИБП 12В 7А PSB-12V7A

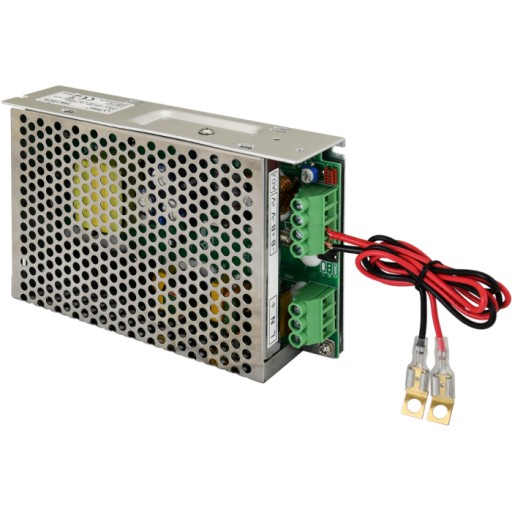

Zasilacz buforowy impulsowy do zabudowy Pulsar PSB-12V7A 13,8V/7A

W zestawie:

• zasilacz Pulsar PSB-12V7A - 1 szt.

❗ Instrukcja do pobrania w sekcji "Dodatkowe informacje" na dole strony.

Zasilacz buforowy PULSAR PSB-12V7A przeznaczony jest do nieprzerwanego zasilania urządzeń systemów alarmowych i in. wymagających stabilizowanego napięcia 12VDC (+/-15%). Dostarcza napięcia U=13,8VDC o wydajności prądowej:

1. Prąd wyjściowy 6A + 1A ładowanie akumulatora
2. Prąd wyjściowy 5A + 2A ładowanie akumulatora

Sumaryczny prąd odbiorników + akumulator wynosi max. 7A.

Zasilacz posiada zabezpieczenie przeciwzwarciowe, przeciążeniowe, przepięciowe oraz nadnapięciowe. W przypadku zaniku napięcia sieciowego następuje natychmiastowe przełączenie na zasilanie akumulatorowe.

Urządzenie powinno być zamontowane w metalowej obudowie.

✅ CECHY PRODUKTU:

• sprawność: 87%
• sygnalizacja optyczna LED
• zabezpieczenia: przeciwzwarciowe SCP, nadnapięciowe OVP, przeciążeniowe OLP, przepięciowe
• bezprzerwowe zasilanie DC 13,8V/7A
• kontrola ładowania i konserwacji akumulatora
• ochrona akumulatora przed nadmiernym rozładowaniem (UVP)
• prąd ładowania akumulatora 1A/2 A, przełączany zworką
• zabezpieczenie wyjścia akumulatora przed zwarciem i odwrotnym podłączeniem
• wyposażenie opcjonalne (do dokupienia osobno): zestaw zewnętrznej sygnalizacji optycznej LED PKAZ168, blacha montażowa DIN3

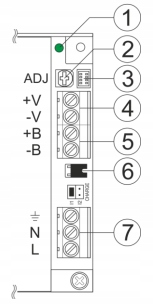

✅ OPIS ZŁĄCZ ZASILACZA:

1. Dioda sygnalizująca obecność napięcia DC
2. Potencjometr regulacji napięcia wyjściowego
3. Złącze sygnalizacji optycznej LED
4. Wyjście zasilacza (V+, V-)
5. Złącze akumulatora (B+, B-)
6. Zworka wyboru prądu ładowania: zworka założona 2A, zworka zdjęta 4A
7. L-N złącze zasilania 230 V , złącze do podłączenia przewodu ochronnego

✅ SPECYFIKACJA TECHNICZNA:

• moc zasilacza: 97W
• sprawność: 87%
• napięcie wyjściowe (nastawy fabryczne): 11-13,8V DC (praca buforowa), 9,5-13,8V DC (praca bateryjna)
• prąd wyjściowy: 7A
• prąd ładowania akumulatora: 1A / 2A (przełączany zworką)
• zakres regulacji napięcia wyjściowego: 13,5 - 14,4V DC
• napięcie tętnienia: 100 mV p-p max.
• zabezpieczenie przeciwzwarciowe SCP: elektroniczne, automatyczny powrót
• zabezpieczenie przeciążeniowe OLP: 105-150% mocy zasilacza, automatyczny powrót
• zabezpieczenie nadnapięciowe OVP: >19 V (zadziałanie wymaga odłączenia napięcia zasilania na czas ok. 1 min.)
• zabezpieczenie przepięciowe: warystory
• zabezpieczenie w obwodzie akumulatora OLP: bezpiecznik topikowy F8A
• zabezpieczenie akumulatora przed nadmiernym rozładowaniem UVP: U<9,5 V (± 5%) – odłączenie zacisku akumulatora
• sygnalizacja optyczna pracy: LED zielona (obecność napięcia DC)
• wyjście sygnalizacji optycznej LED (przeznaczone do opcjonalnej sygnalizacji PKAZ168 - brak w zestawie): LED AC (obecność napięcia AC), LED DC (obecność napięcia na wyjściu zasilacza), LED CHARGE (ładowanie akumulatora)
• warunki pracy: II kl. środowiskowa, temperatura -10 st. C ... +40 st. C, wilgotność względna 20-90% bez kondensacji
• temperatura składowania: -20 st. C ...+60 st. C
• wibracje i udary w czasie transportu: wg PN-83/T-42106
• wytrzymałość elektryczna izolacji: pomiędzy obwodem wejściowym (sieciowym) a obwodami wyjściowymi zasilacza: 2500 V/AC min., pomiędzy obwodem wejściowym a obwodem ochronnym: 1500 V/AC min., pomiędzy obwodem wyjściowym a obwodem ochronnym: 500 V/AC min.
• rezystancja izolacji - pomiędzy obwodem wejściowym a wyjściowym lub ochronnym: 100 MΩ, 500V/DC
• klasa ochronności przeciwporażeniowej: I (pierwsza) - wymaga przewodu ochronnego
• złącza: I/O PCB: 0,5 – 2,5 mm2 (AWG 26 – 12), wyjście sygnalizacji optycznej: gniazdo micromatch 4-pin
• zasilanie: ~200–240V; 0,8A; 50/60Hz
• prąd rozruchowy: 40A
• pobór prądu na potrzeby własne zasilacza (podczas pracy buforowej): ok. 10mA

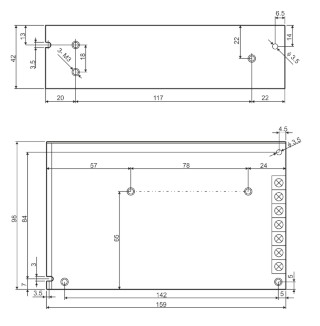

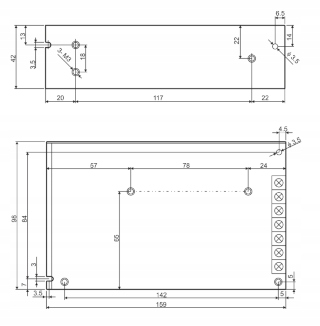

• wymiary: 159 x 98 x 42  mm
• waga brutto: 0,45 kg
