ТРАНСФОРМАТОР ТОКА F&F 50/5А 2,5ВА ТИ-50-5

F&F, Przekładnik prądowy 50/5A 2,5VA TI-50-5

• Kod produktu: TI-50-5
• Typ: jednofazowy
• Budowa: z zamkniętym rdzeniem
• Przekładnia lp/ls: 50/5
• Klasa: 1
• Moc [VA]: 2,5 VA
• Częstotliwość: 50÷60 Hz
• Maksymalne napięcie pracy: 0,66 kV AC
• Nr normy: IEC 60044-1
• Prąd wtórny nominalny Is: 5 A
• Napięcie przebicia izolacji: 3 kV/1 min.
• Wymiary otworu P1/P2: Ø22 mm
• Waga: 0,135 kg
• Współczynnik bezpieczeństwa: FS ˂ 5
• Wymiary WxH [mm]: 87,5 mm x 104 mm
• Przyłącze S1/S2: zaciski śrubowe 4 mm²
• Moment dokręcający: 0,5 Nm
• Temperatura pracy: -5÷40°C
• Pozycja montażu: pionowa/pozioma
• Montaż: tablica/szynoprzewód
• Stopień ochrony: IP20

Opis produktu

• Przekładnik prądowy jednofazowy
• z zamkniętym rdzeniem
• Przekładnia 50/5.
• Moc 2,5 VA.

Przekładnik prądowy służy do proporcjonalnej zmiany dużych natężeń prądu na niższe wartości, przystosowane do zakresów pomiarowych urządzeń kontrolnych i pomiarowych.

Działanie

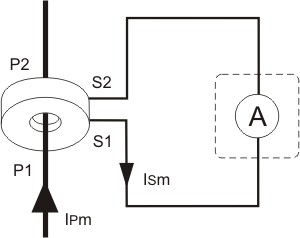

Przewód z mierzonym prądem przechodzi przez główny otwór przekładnika(P1/P2), co jest równoważne z jednym zwojem uzwojenia pierwotnego. Zaciski uzwojenia wtórnego S1 i S2 podłączone są do zacisków obwodu pomiarowego urządzenia kontrolnego lub pomiarowego.

Stosunek natężeń prądów w obu uzwojeniach jest wielkością stałą i nazywa się przekładnią prądową: IPn/ISn=N, gdzie IPn - prąd pierwotny znamionowy; ISn - prąd wtórny znamionowy; N - wartość przekładni. Z wartości prądu płynącego przez uzwojenie wtórne można wyznaczyć wartość prądu  płynącego przez uzwojenie pierwotne: ISm*N=IPm, gdzie ISm - prąd pierwotny mierzony; IPm - prąd wtórny mierzony.

Uwaga!

• Zalecane podłączenie układu wtórnego przewodem o średnicy nie mniejszej niż 2,5 mm².
• Zalecane uziemienie zacisku S2.
• Zakaz rozłączania układu wtórnego podczas pracy przekładnika (możliwość wystąpienia dużego napięcia skutkującego porażeniem osób lub uszkodzeniem urządzenia).
