SDS2202X-E oscyloskop cyfrowy 2x200MHz 2GSa/s Siglent

SDS2202X-E oscyloskop cyfrowy 2x200MHz 2GSa/s

Oscyloskop Siglent SDS2202X-E dwukanałowy 200MHz i przetwornik 2Gsa/s. Nowe oscyloskopy superfosforowe Siglent z serii SDS2000X-E są dostępne w dwóch wariantach o zróżnicowanej szerokości pasma:200 MHz i 350 MHz. Każdy z nich ma maksymalną częstotliwość próbkowania 2 GSa/s i standardową długość rekordu 28Mpts. Do najczęściej używanych funkcji można uzyskać dostęp za pomocą przyjaznego dla użytkownika przycisku. Seria SDS2000X-E wykorzystuje technologię nowej generacji SPO. Dzięki doskonałej wierności sygnału szum tła jest niższy niż w podobnych produktach w branży. Minimalny zakres czułości wejściowej w pionie wynosi 500uV/działkę. Innowacyjny cyfrowy system wyzwalania o wysokiej czułości i niskim jitterze, a także szybkość przechwytywania przebiegów 400 000 klatek/s (tryb sekwencyjny). SDS2202X-E wykorzystuje również funkcję wyświetlania stopniowania o 256 poziomach i tryb wyświetlania temperatury barwowej, którego nie ma w innych modelach tej klasy.  Aby ułatwić korzystanie z urządzenia, dostęp do najczęściej używanych funkcji można uzyskać dzięki przyjaznej dla użytkownika konstrukcji panelu przedniego.

Oscyloskop  SDS2202X-E wykorzystuje nową generację technologii SPO (Super-Phosphor Oscilloscope), która zapewnia doskonałą wierność i wydajność sygnału. Minimalna pionowa czułość napięciowa rozpoczyna się od zakresu 500 uV/działkę. Innowacyjny cyfrowy system wyzwalania z wysoką czułością i szybkością rejestracji przebiegów do 400 000 klatek/s (w trybie sekwencyjnym).  Najnowsza oferta oscyloskopu SIGLENT obsługuje wiele trybów wyzwalania, w tym wyzwalanie magistralami szeregowymi. Dekodowanie magistral szeregowych: I2C, SPI, UART, CAN, LIN. Modele SDS2000XE mają  również zapis przebiegu historii i sekwencyjne wyzwalanie, które umożliwia rozszerzone rejestrowanie i analizę przebiegu. Innym dodatkiem jest nowa funkcja analizy FFT o liczbie 1Mpts miliona punktów, która zapewnia rozdzielczość bardzo wysokiej częstotliwości SDS2000X-E podczas obserwacji widma sygnału. Nowy cyfrowy projekt obejmuje również sprzętowy koprocesor, który zapewnia pomiary szybko i dokładnie bez spowalniania akwizycji i reakcji na panelu przednim.

dane techniczne:

• dwukanałowy oscyloskop cyfrowy SDS2202X-E produkcji Siglent
• szerokość pasma: 200MHz
• liczba kanałów wejściowych: 2
• próbkowanie w czasie rzeczywistym: 2GSa/s
• szybkość przechwytywania przebiegów:

  ▶ do 100 000 wfm/s (tryb normalny)

  ▶ 400 000 wfm/s (tryb sekwencyjny)

• najnowsza generacja technologii SPO
• obsługuje 256-stopniowa gradacja intensywności i tryby wyświetlania kolorów
• długość rekordu pamięci: do 28Mpts
• cyfrowy system wyzwalania
• inteligentny wyzwalacz: Edge, Slope, Pulse Width, Window, Runt, Interval, Time out (Dropout), Pattern
• wyzwalanie i dekodowanie magistrali szeregowej (standard), obsługuje protokoły IIC, SPI, UART, RS232, CAN, LIN
• wyzwalacz wideo, obsługuje HDTV

• niski poziom szumów tła przy skalach napięcia od 500μV/div do 10 V/div
• 10 typów skrótów klawiszowych

  ▶ obsługuje: Auto Setup, Default, Cursors, Measure, Roll, History, Display/Persist, Clear Sweep, Zoom i Print

• tryb podziału na segmenty (sekwencja), dzieli maksymalną długość rekordu na wiele segmentów (do 80 000), zgodnie z warunkami wyzwalania określonymi przez użytkownika, z bardzo małym segmentem czasu martwego, aby zarejestrować zdarzenie kwalifikujące.
• historia zapisu przebiegu (Historia), maksymalna zarejestrowana długość przebiegu to 80 000 ramek.
• automatyczna funkcja pomiaru dla 38 parametrów

  jak również statystyki pomiarów, powiększenia, bramkowania, matematyki, historii i funkcji odniesienia

• bufor pamięci dla analizy FFT 1Mpts
• funkcje matematyczne i pomiarowe wykorzystują wszystkie próbkowane punkty danych (do 14 Mpts)
• funkcje matematyczne (FFT, dodawanie, odejmowanie, mnożenie, dzielenie, całkowanie, różnicowanie, pierwiastek kwadratowy)
• funkcja Pass/Fail oparta na szybkim sprzęcie
• rysowanie charakterystyki częstotliwościowej Bode Plot

  we współpracy z generatorami funkcyjnymi Siglent

• wyszukiwanie i nawigacja
• opcja modułu USB AWG - generato
• opcja adapter USB WIFI
• kontrola oparta na przeglądarce internetowej
• duży kolorowy 7-calowy wyświetlacz TFT-LCD z rozdzielczością 800 x 480
• wiele typów interfejsów: USB host, USB device (USB-TMC), LAN Pass / Fail, Trigger Out
• obsługuje polecenia zdalnego sterowania SCPI
• obsługa wyświetlania wielu języków i wbudowanej pomocy online

Najczęściej używane funkcje są dostępne za pomocą 10 różnych przycisków obsługi jednym przyciskiem:

◆ Auto Setup

◆Default

◆Cursor

◆Measure

◆Roll

◆History

◆Persist

◆Clear Sweep

◆Zoom

◆Print

Maksymalna częstotliwość próbkowania 2 GSa/s, rekord pamięci do 28 Mpts

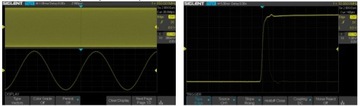

Długość rekordu do 28 Mpts. Wykorzystując sprzętowe technologie Zoom i maksymalną długość rekordu  do 28 Mpts, użytkownicy mogą przeskalować, aby przechwytywać przez dłuższy czas w wyższej rozdzielczości i użyć funkcji zoomu, aby zobaczyć więcej szczegółów w każdym sygnale.

Szybkość rejestracji przebiegu do 400 000 Wfm / s

Dzięki szybkości rejestracji przebiegów do 400 000 wfm / s (tryb sekwencyjny) oscyloskop może z łatwością rejestrować zdarzenia nietypowe lub o małym prawdopodobieństwie.

256-stopniowe stopniowanie intensywności i wyświetlanie zróżnicowanej temperatury barwowej

Technologia wyświetlania SPO zapewnia szybkie częstotliwości odświeżania. Wynikowy ślad stopniowanej intensywności jest jaśniejszy dla zdarzeń, które występują z większą częstotliwością i ściemniają się, gdy zdarzenia występują z mniejszą częstotliwością.

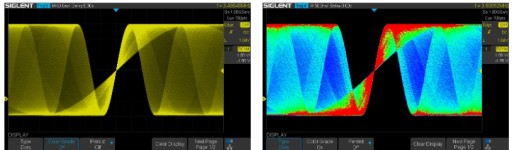

Wyświetlanie temperatury barwowej jest podobne do funkcji śledzenia ze stopniowaniem intensywności, ale występowanie śladu jest reprezentowane przez różne kolory („temperatura” koloru) w przeciwieństwie do zmian intensywności jednego koloru. Czerwone kolory reprezentują częstsze zdarzenia, a niebieskie służą do oznaczania punktów, które występują często.

Funkcja dekodowania magistral szeregowych I2C, SPI, UART, RS232, CAN, LIN (w standardzie)

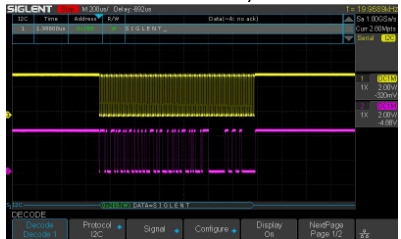

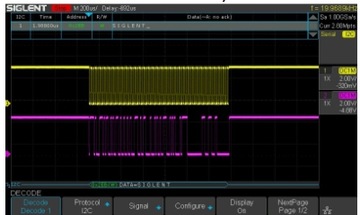

Oscyloskop SDS2000X-E wyświetla dekodowanie poprzez listę zdarzeń. Informacje o protokole magistrali mogą być szybko i intuicyjnie wyświetlane w formie tabelarycznej

Tryb przebiegów historycznych (historia) i akwizycja segmentowa (sekwencja)

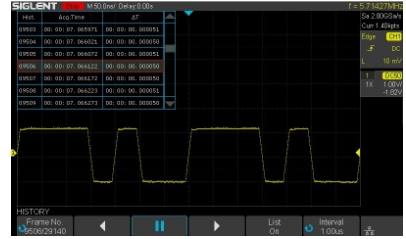

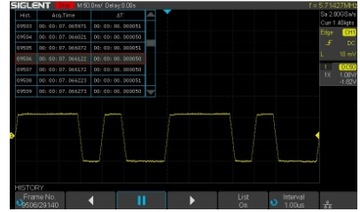

Odtwarzaj najnowsze zdarzenia wyzwalane za pomocą funkcji historii. Segmentowana kolekcja pamięci będzie przechowywać zdarzenia wyzwalania w wielu segmentach pamięci (do 80 000), każdy segment będzie zapisywał wyzwalane przebiegi i znaczniki czasu każdej ramki.

Rzeczywisty pomiar do 28Mpts milionów punktów

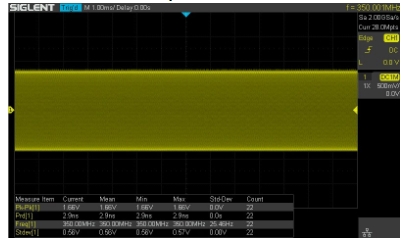

W każdym ustawieniu podstawy czasu oscyloskop SDS2202X-E może mierzyć za pomocą wszystkich 28 milionów punktów próbek. Zapewnia to dokładność pomiarów, podczas gdy koprocesor matematyczny zmniejsza czas pomiaru i zwiększa łatwość użycia.

Analiza FFT z pamięcią bufora 1Mpts

Nowy koprocesor matematyczny umożliwia analizę FFT przychodzących sygnałów z wykorzystaniem do 1 miliona próbek na przebieg. Zapewnia to rozdzielczość wysokiej częstotliwości z szybką częstotliwością odświeżania. Funkcja FFT obsługuje również różne funkcje okna, dzięki czemu można ją dostosować do różnych potrzeb w zakresie pomiaru widma.

sprzętowa funkcja szybkiej pass / fail

Oscyloskop SDS2202X-E wykorzystuje sprzętową funkcję Pass/Fail (warunek dobry/zły), wykonując do 40 000 decyzji Pass/Fail w każdej sekundzie. Łatwe generowanie zdefiniowanych przez użytkownika szablonów, masek, wzorców testowych zapewnia porównanie maski śledzenia, dzięki czemu nadaje się do długoterminowego monitorowania sygnału lub automatycznego testowania linii produkcyjnej.

opcjonalny moduł MSO 16 kanałów cyfrowych

16 kanałów cyfrowych umożliwia użytkownikowi pobieranie i wyzwalanie przebiegów cyfrowych, a następnie analizowanie przebiegów na jednym ekranie oscyloskopu.

opcjonalny moduł USB 25 MHz AWG

16 kanałów cyfrowych pozwala użytkownikom na pozyskiwanie i wyzwalanie cyfrowych kanałów wejściowych oraz przeglądanie zarówno cyfrowych, jak i analogowych przebiegów jednocześnie za pomocą jednego instrumentu.

opcjonalny moduł MSO 16 kanałów cyfrowych

16 kanałów cyfrowych umożliwia użytkownikowi pobieranie i wyzwalanie przebiegów cyfrowych, a następnie analizowanie przebiegów na jednym ekranie oscyloskopu.

ode Plot - funkcja rysowania charakterystyk częstotliwościowych i fazowych z wykorzystaniem generatora SDG Siglent

Oscyloskop SDS2000X-E może sterować modułem USB AWG lub niezależnym generatorem funkcyjny  SIGLENT z serii SDG, aby skanować amplitudę obwodów i reakcję częstotliwości fazowych i wyświetlać dane jako wykres Bode. Może także wyświetlać listy wyników i eksportować dane na dysk USB. Bode Plot to funkcja umożliwiająca rysowania charakterystyki częstotliwościowej i fazowej.

opcjonalny moduł WiFi USB

Kontrola oprzyrządowania przez WiFi może być wygodną i bezpieczną metodą konfigurowania i zbierania danych. Ta nowa funkcja współpracuje z kartą WiFi zatwierdzoną przez SIGLENT, aby zapewnić sterowanie bezprzewodowe i komunikację z 4 zakresami SIGLENT. Adapter musi być dostarczony przez Siglent, aby zapewnić pracę.

Kontrola i sterowanie oscyloskopu przez Internet

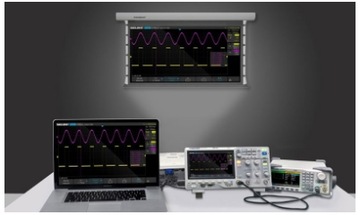

Dzięki nowemu wbudowanemu serwerowi internetowemu użytkownicy mogą sterować SDS2000X-E z prostej strony internetowej. Zapewnia to wspaniałe możliwości zdalnego rozwiązywania problemów i monitorowania. Strona internetowa ma style na komputery PC i urządzenia mobilne, które zawierają wbudowany wirtualny panel sterowania.

kran aktualizacji w czasie rzeczywistym na stronie internetowej

Dzięki sieci LAN o przepustowości 100 Mb / s wewnętrzna strona internetowa może aktualizować się z prędkością do

10 razy / s, zapewniając aktualizację danych i pomiarów w czasie prawie rzeczywistym . Oglądany na komputerze ekran może być wyświetlany w trybie pełnoekranowym. Dzięki tej funkcji i interfejsowi PC VGA możesz łatwo użyć projektora lub innego urządzenia wyświetlającego wideo, aby dostarczyć informacje o ekranie większej grupie odbiorców.

Komplet interfejsów komunikacyjnych

Oscyloskop SDS2202X-E wyposażony jest w najpopularniejsze interfejsy komunikacyjne USB Host do komunikacji z komputerem PC, USB Device do podłączenia np. pamięci pendrive, LAN

zestaw zawiera:

• oscyloskop cyfrowy SDS2202X-E
• sonda oscyloskopowa pasywna z dzielnikiem napięcia x1/x10 = 2szt.
• przewód USB
• przewód zasilający
• instrukcja Quick Start w języku angielskim
