ROPAM NeoGSM-IP-64-D12M GSM WIFI ПАНЕЛЬ УПРАВЛЕНИЯ СИГНАЛИЗАЦИЯМИ

NeoGSM-IP-64-D12M

Centrala alarmowa

Opis produktu

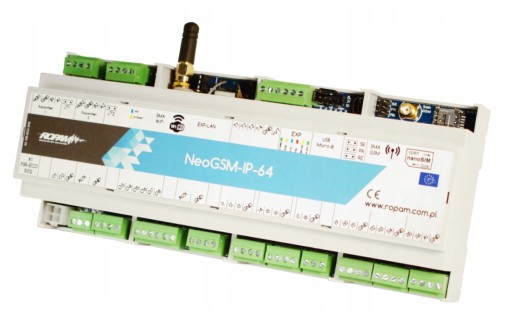

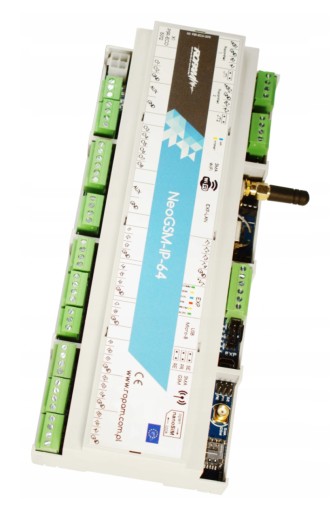

NeoGSM-IP-64-D12M to kompaktowa, czterostrefowa centrala alarmowa przeznaczona do systemu alarmowego Ropam. Posiada wbudowane moduły Wi-Fi oraz GSM, które umożliwiają zdalną kontrolę i sterowanie systemem. Urządzenie idealnie sprawdza się do budowy średnich systemów alarmowych z funkcjami automatyki domowej na takich obiektach jak dom, mieszkanie, sklep, nieduże przedsiębiorstwo. Centrala obsługuje 4 niezależne strefy alarmowe, które mogą pracować w dwóch trybach czuwania (pełnym lub nocnym). Urządzenie zostało wyposażone w 16 programowalnych wejść, do których można podłączyć czujki każdego rodzaju. Posiada również  8 wyjść dzięki którym możemy podłączyć do centrali urządzenia automatyki domowej. Ilość wejść i wyjść może zostać rozbudowana do maksymalnie 64 wejść i 40 wyjść za pomocą dedykowanych ekspadnerów. (EXP-I8, EXP-O8). NeoGSM-IP-64-D12M posiada 2 wbudowane magistrale RopamNET, dzięki którym istnieje możliwość rozbudowy centrali o dodatkowe urządzenia zwiększające jej funkcjonalność. Centralę można obsługiwać zdalnie z poziomu aplikacji RopamNeo (Android / iOS). Urządzenie wyposażone jest w obudowę umożliwiająca montaż na szynie DIN TH35 (szerokość 12 modułów DIN). Centrala NeoGSM-IP-64-D12M  jest zasilana napięciem 12 V DC.

Najważniejsze cechy:

✅ obudowa na szynę DIN TH35 (szerokość 12 modułów DIN)

✅ 4 niezależne strefy z dwoma typami czuwania: pełne lub nocne,

✅ centrala hybrydowa: przewodowa + system bezprzewodowy Aero,

✅ użytkownicy: 32 kodów (1 główny +31), 8 numerów telefonów, e-mail,

✅ tworzenie listy użytkowników w programie NeoGSM-IP Manager,

✅ 16-64 wejść programowalnych, rozbudowa przez ekspandery wejść, panele dotykowe,

✅ 8-40 wyjść programowalnych, rozbudowa przez ekspandery wyjść, + obsługa do 32 modułów roletowych (magistralowe lub radiowe),

✅ obsługa do 4 paneli dotykowych (serii TPR-4x/4xS) lub klawiatur dotykowych (TK-4x),

✅ dodatkowe lokalne wyjście przekaźnikowe w każdym panelu dotykowym,

✅ wbudowany modem GSM

✅ wbudowany moduł WIFI  (wraz z konektorem oraz anteną na obudowę)

✅ opcja połączenia przewodowego LAN poprzez ekspander: EXP-LAN,

✅ obsługa aplikacji mobilnej: RopamNeo, do nadzoru online przez internet,

✅ komunikacja IP: WIFI/LAN kanał podstawowy, GPRS kanał zapasowy (automatyczne przełączanie),

✅ 4 timery z kalendarzem, do sterowania i automatyki,

✅ współpraca z zasilaczami PSR-ECO (oszczędność energii i kosztów),

✅ zaawansowane funkcje logiczne i programowe przekaźniki czasowe, LogicProcessor,

✅ programowanie lokalne przez micro USB lub WIFI/ETH,

✅ programowe zdalne przez serwer RopamBridge (GPRS lub IP),

✅ obsługa kodów USSD (kontrola kart pre-paid),

✅ wygodne rozłączne złącza zaciskowe, pogrupowane wg portów,

✅ 2 magistrale RopamNET ( wbudowana diagnostyka magistrali),

✅ możliwość aktualizacji oprogramowania poprzez kabel USB lub WiFi.

Uwaga!

Centrala jest zasilana napięciem 9 - 14 V DC. Producent zaleca stosowanie zasilacza PSR-ECO-2012 / PSR-ECO-5012-RS.

Wejścia centrali

Obsługa dowolnych czujek alarmowych

Centrala NeoGSM-IP-64-D12M jest wyposażona 8 programowalnych wejść, do których można podłączyć praktycznie dowolną czujkę alarmową. Przykładowo można je wykorzystać do podłączenia standardowych czujek ruchu, czujek dymu papierosowego lub czujek temperatury. Ilość wejść może zostać rozbudowana do maksymalnie 64, przy pomocy ekspanderów wejść serii EXP-I8 lub paneli dotykowych serii TRP.

Centrala obsługuje standardowe konfiguracje wejść:

⏩ NO

⏩ NC

⏩ EOL

⏩ 2EOL/NC

⏩ 2EOL/NO

Centrala może również współpracować z maksymalnie 4 panelami dotykowymi serii TRP lub klawiaturami dotykowymi serii TK. Jej kolejną zaletą centrali jest wbudowane wejście analogowe 0 - 10 V, służące do kontroli parametrów fizycznych takich jak np.: napięcie baterii, wilgotność lub temperatura.

Wyjścia centrali

Obsługa urządzeń automatyki domowej

Na wyposażeniu centrali NeoGSM-IP-64-D12M znajduje się 8 wyjść, służących do podłączenia urządzeń automatyki domowej:

⏩ 2 sterowane wyjścia tranzystorowe, wysoko-prądowe 12 V / 1 A

⏩ 6 sterowanych wyjść tranzystorowych GND / 0.7 A

Użytkownik może sterować wyjściami z poziomu panelu dotykowego lub zdalnie z poziomu aplikacji RopemNeo. Po odpowiednim zaprogramowaniu centrali, wyjścia mogą być również sterowane w oparciu o timery (max. 4 timery). Ilość wyjść centrali może być rozbudowana do maksymalnie 40, przy pomocy ekspanderów wyjść serii EXP-O8. Dodatkową zaletą modelu jest możliwość obsługi 32 modułów roletowych - magistralowych lub radiowych.

4 strefy alarmowe

Dedykowana do średniej wielkości obiektów

Centrala obsługuje 4 niezależne strefy alarmowe, które mogą pracować w trybach: pełnym lub nocnym. Obsługa 4 stref znacznie zwiększa możliwości konfiguracyjne systemu i umożliwia jego lepsze dopasowanie do wymagań użytkownika końcowego. Centrala NeoGSM-IP-64-D12M obsługuje również do 32 użytkowników - 1 użytkownik główny + 31 użytkowników dodatkowych.

Moduł Wi-Fi i moduł GSM

Powiadomienia o zdarzeniach w systemie i zdalna obsługa

Centrala posiada wbudowany moduł Wi-Fi z anteną panelową i moduł GSM. Służą one do realizacji powiadomień o zdarzeniach i umożliwiają zdalne sterowanie systemem alarmowym i urządzeniami automatyki. Wi-Fi jest podstawowym kanałem komunikacji i w przypadku jego nieprawidłowego działania jest on automatycznie zastępowany przez kanał GSM. Powiadomienie i zdalne sterowanie w centrali NeoGSM-IP-64-D12M jest realizowane przy pomocy:

⏩ SMS - niezależne komunikaty dla zdarzeń alarmowych i możliwość sterowania systemem (na maksymalnie 8 numerów telefonów)

⏩ PUSH - krótkie powiadomienia dźwiękowe do aplikacji mobilnej RopamNeo

⏩ VOICE / CLIP - niezależne połączenie głosowe dla zdarzeń w systemie z komunikatami głosowymi (możliwość wgrania do 16 komunikatów głosowych bezpośrednio do centrali)

⏩ E-MAIL - niezależne wiadomości dla zdarzeń w systemie (obsługa serwera SMTP)

⏩ Monitoringu GPRS - współpraca z serwerem Monitoring Software Ropam, ze stacją Kronos NET lub SafeStar

Uwaga!

Po zastosowaniu modułu ekspandera EXP-LAN, istnieje możliwość podłączenie centrali do przewodowej sieci ethernetowej

Dane techniczne:

• Ilość wejść 16
• Max ilość wejść 64
• Strefy 4
• Wyjścia wysokoprądowe 2
• Wyjścia niskoprądowe 6
• Max ilość wyjść 40
• Timery 4
• Pamięć zdarzeń 10000
• Max ilość użytkowników 32
• Wbudowany moduł GSM TAK
• Wbudowany moduł Wi-Fi TAK
• Sterowanie automatyką TAK
• Parametry linii NO, NC, EOL, 2EOL/NO, 2EOL/NC
• Certyfikat EN50131 Grade 2
• Obudowa DIN
• Temperatura pracy -10...+55 °C
• Zasilanie 9 - 14 V DC

RopamNeo

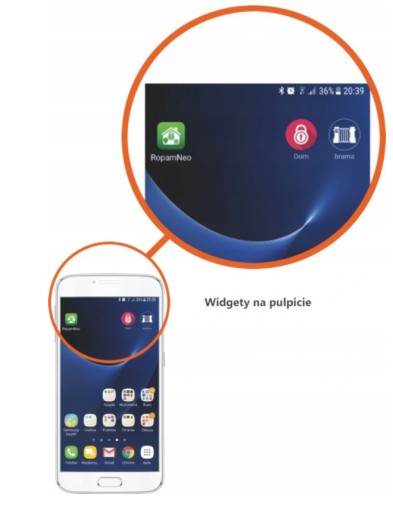

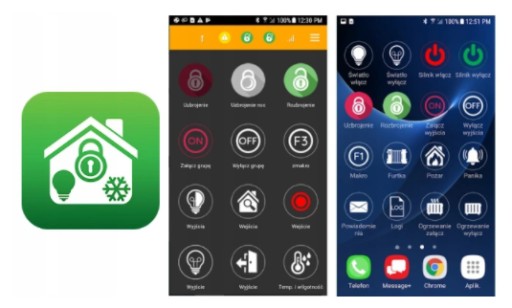

RopamNeo to bezpłatna aplikacja do kontroli systemu, obsługiwana przez smartfony z systemem Android, Apple iOS, Windows 10 Mobile.

Podstawowe właściwości aplikacji:

✅ aplikacja zgodna z systemem Android 5 lub nowszym

✅ funkcjonalność aplikacji:

✅ podgląd stanu centrali

✅ podgląd stanu stref

✅ podgląd stanu wejść

✅ podgląd stanu wyjść

✅ sterowanie wyjściami ( zdalne załączanie światła, otwieranie bram, sterowanie roletami itp.)

✅ uzbrajanie stref

✅ rozbrajanie stref

✅ sterowanie temperaturą za pomocą termostatu (profile temperatury, kalendarz)

✅ podgląd aktualnych awarii w systemie

✅ podgląd zdarzeń systemowych

✅ zmiana kodu użytkownika

✅ obsługa kodów USSD (kontrola kart przedpłaconych)

Darmową aplikację RopamNeo można pobrać ze sklepu Google Play oraz App Store.

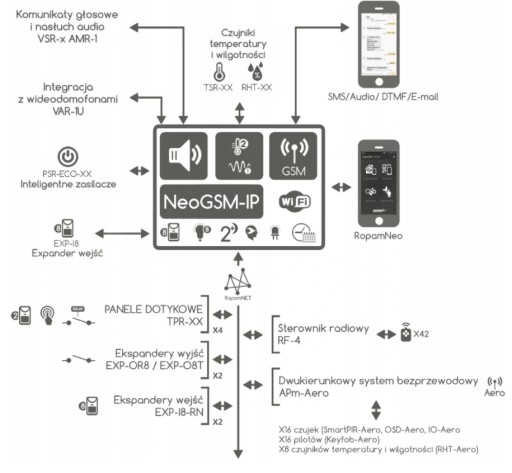

Modułowa konstrukcja i magistrale RopamNET

Łatwa rozbudowa o dodatkowe urządzenia zwiększające funkcjonalność

Cechą charakterystyczną centrali jest możliwość rozbudowy o dodatkowe urządzenia, zwiększające funkcjonalność. Są one podłączane do magistrali RopamNET lub dedykowanych zacisków na płycie centrali. Dzięki modułom dodatkowym system alarmowy można dopasować precyzyjnie do wymagań użytkownika i specyfiki obiektu.

Przykładowe współpracujące moduły dodatkowe:

⏩ AMR-1 - nasłuch obiektu i weryfikacja audio

⏩ VAR-1 - integracja z systemem wideodomofonu, umożliwiająca prowadzenie rozmowy między stacją bramową a telefonem

⏩ RF-4 - sterownik radiowy do zdalnej obsługi centrali

⏩ TSR-x - czujnik temperatury

⏩ RHT-X - czujnik temperatury i wilgotności

⏩ EXP-I8 - ekspander wejść

⏩ EXP-O8 - ekspander wyjść

⏩ AP-Aero - punkt dostępowy systemu bezprzewodowego Aero

Uwaga!

Centrala posiada wbudowane 2 magistrale RopamNET.

LogicProcessor

Zaawansowana logika systemu

Dużą zaletą centrali NeoGSM-IP-64-D12M jest jej budowa w oparciu o zaawansowany mikroprocesor, z systemem operacyjnym czasu rzeczywistego. Dzięki niemu możliwa jest obsługa funkcji logicznych, funkcji czasowo-logicznych i funkcji arytmetyki, które umożliwiają budowę inteligentnej automatyki i systemu alarmowego. LogicProcessor udostępnia 20 niezależnych warunków logicznych, 20 przekaźników czasowych i 4 timery. Udostępnia on również blokowy edytor logiki, dzięki którym systemu można stosunkowo łatwo dopasować do pełnionych przez niego funkcji na obiekcie.

NeoGSM-IP Manager

Szerokie możliwości programowania

Programowanie centrali alarmowej jest realizowane z poziomu komputera z oprogramowaniem NeoGSM-IP Manager. Przy jego pomocy instalator może zmieniać wszystkie parametry pracy systemu. Dodatkowo oprogramowanie posiada przejrzysty i czytelny interfejs użytkownika, dzięki któremu proces konfiguracji nie powinien sprawiać większych problemów. Programowanie z poziomu komputera wymaga fizycznego połączenia z centralą (przy pomocy kabla micro USB) lub może być zrealizowane za pośrednictwem interfejsu Wi-Fi.

Uwaga!

Instalator ma również możliwość zdalnego programowania systemu przez serwe RopamBridge. Wymaga to podłączenia centrali do sieci ethernet przez Wi-Fi lub LAN.

Kod producenta: NeoGSM-IP-64-D12M
