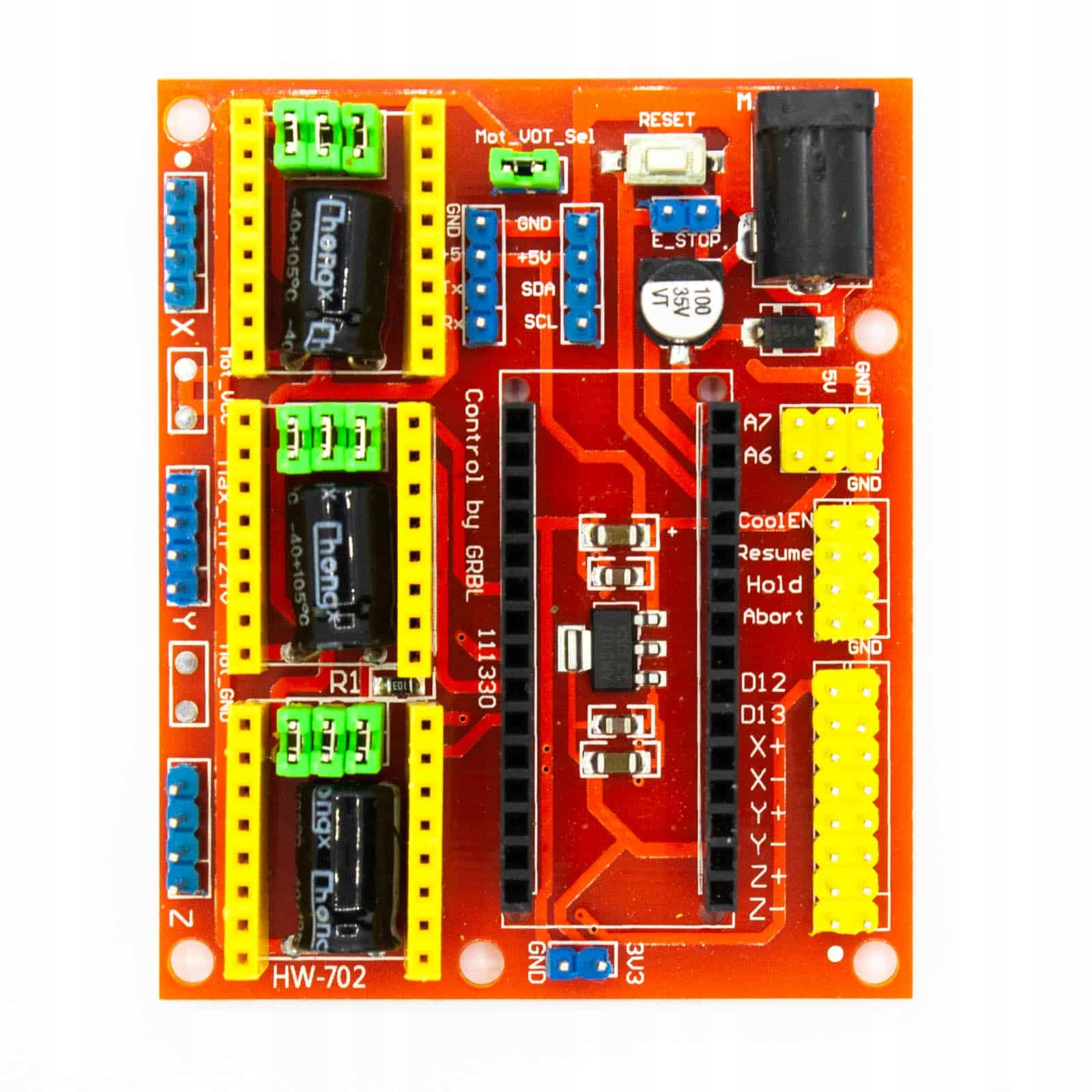

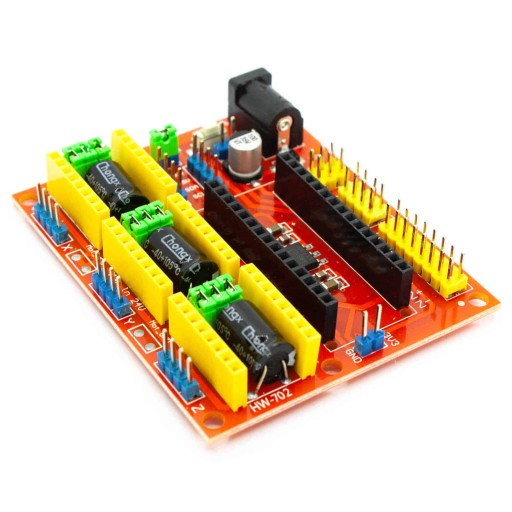

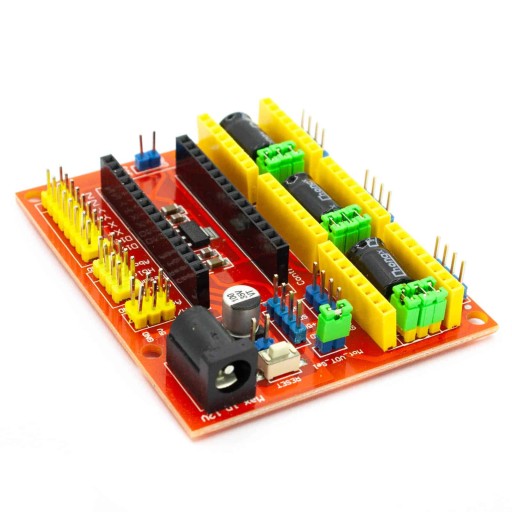

CNC Shield V4 - контроллер фрезерного станка

CNC Shield V4 na 3 silniki do frezarki, drukarki 3D

Moduł CNC Shield przeznaczony dla Arduino Nano. Pasuje również do innych płytek posiadających złącze zgodne z Nano jak na przykład STM32 Nucleo-32.

Uwaga. Płytka ta posiada błąd projektowy dla zworek microsteppingu. Sygnały są podłączone do GND zamiast do VCC. Chcąc skorzystać z mikrokroków należy wykonać modyfikację PCB według instrukcji: https://www.instructables.com/Fix-Cloned-Arduino-NANO-CNC-Shield/

Zastosowanie:

• Urządzenia CNC
• Drukarki 3D
• Manipulatory
• Roboty

Specyfikacja:

• 3 osiowy sterownik silników krokowych
• Napięcie zasilania : 7,5V ÷ 12 V
• Kompatybilne z Arduino Nano ( również z innymi płytkami )
• 3 podstawki do sterowników A4988, DRV8825
• 2 enstopy dla każdej osi ( całkowicie 6)
• obsługuje osie X, Y, Z
• Interfejs I2C umożliwia podłączenie do LCD I2C lub innego modułu I2C
• Kompatybilny z GRBL
