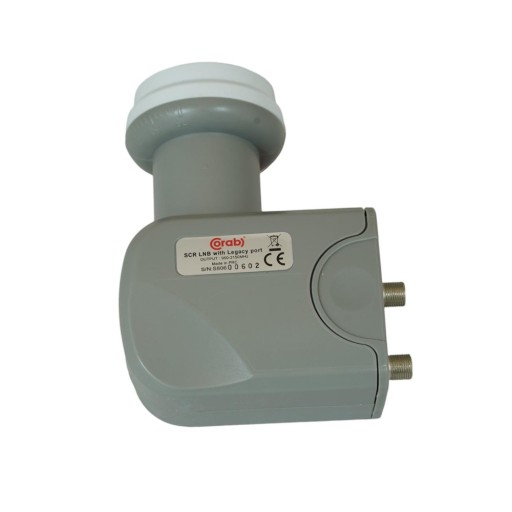

Конвертер Unicable Corab SCR/1LEGACY

Konwerter CORAB UNICABLE SCR/1LEGACY

Technologia UNICABLE wymaga posiadania w instalacji nowych konwerterów, dwukierunkowych rozdzielaczy i odbiorników wyposażonych w odpowiednią funkcję.Sygnał z takiego konwertera rozdzielamy przy antenie i doprowadzamy czterema kablami do czterech gniazdek lub jednym kablem i wówczas rozdzielacze sygnału montujemy dopiero przy gniazdach.

Budowa konwertera UNICABLE w pierwszej części przypomina klasyczny konwerter odbierający w niskim i wysokim paśmie częstotliwości od 10,7GHz do 12,75GHz. Dwa lokalne oscylatory przesuwają cały zakres do pierwszej częstotliwości pośredniej 950MHz – 2150MHz, a następnie sygnał przechodzi poprzez filtr pasmowy i specjalny układ SaTCR (Satellite Channel Router) gdzie dodawany jest do jednej z częstotliwości nośnych (1210MHz, 1420MHz, 1680MHz, 2040MHz).

Każda częstotliwość jest dedykowana do innego odbiornika satelitarnego i dlatego można je jednocześnie przesłać jednym kablem do wszystkich urządzeń.
