Понижающий преобразователь напряжения 0,8–17,5 В, 3 А, MINI, 1×2 см

Przetwornica zasilacz Step-Down 0.8-17.5V 3A obniżająca napięcie MINI 1x2cm

⚡ Kompaktowa przetwornica napięcia DC-DC Step-Down do Arduino, ESP8266, ESP32, Raspberry Pi

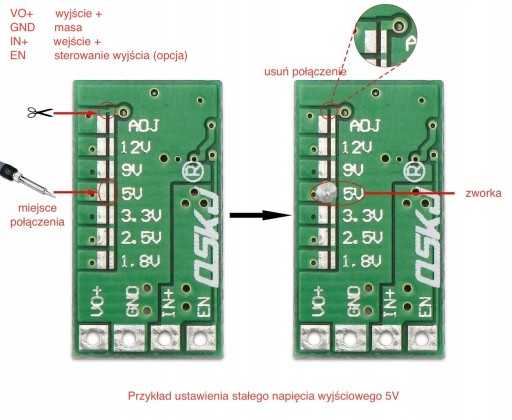

Przetwornica napięcia DC-DC Step-Down to miniaturowy moduł o szerokich możliwościach zastosowania. Przy napięciu wejściowym w zakresie od 4 V do 18 V, urządzenie oferuje płynnie regulowane napięcie wyjściowe od 0.85 V do 17.5 V za pomocą wbudowanego potencjometru. Moduł umożliwia również ustawienie stałego napięcia wyjściowego poprzez zalutowanie odpowiedniej zworki na odwrocie płytki drukowanej.

Urządzenie charakteryzuje się stałym prądem wyjściowym na poziomie 2.1 A oraz wysoką sprawnością sięgającą 95%. Dzięki niewielkim wymiarom (20 x 10 x 5 mm), przetwornica idealnie nadaje się do zasilania różnorodnych projektów elektronicznych i prototypów.

⚙️ Kluczowe cechy techniczne

• Napięcie wejściowe: 4 - 18 V
• Napięcie wyjściowe: 0.85 - 17.5 V (regulowane potencjometrem lub stałe po zlutowaniu zworki)
• Prąd wyjściowy ciągły: 2.1 A
• Sprawność: ~ 95%
• Wymiary: 20 x 10 x 5 mm

🔌 Opis wyprowadzeń i podłączenie

Prawidłowe podłączenie przetwornicy wymaga znajomości oznaczeń na płytce drukowanej. Należy upewnić się, że napięcie wejściowe mieści się w obsługiwanym zakresie, a podłączone urządzenie nie przekracza maksymalnego prądu wyjściowego.

• IN+ - wejście napięcia dodatniego (plus zasilania).
• GND - masa układu (minus zasilania), wspólny punkt dla wejścia i wyjścia.
• VO+ - wyjście obniżonego napięcia dodatniego (plus zasilanego urządzenia).
• EN - pin sterujący (Enable). Pozostawienie niepodłączonego lub zwarcie do IN+ włącza przetwornicę. Podłączenie przełącznika pozwala na ręczne sterowanie pracą modułu.

💡 Przykładowe zastosowania

• Zasilanie układów logicznych i mikrokontrolerów (do ESP8266, do ESP32, do Arduino, do Raspberry Pi).
• Obniżanie napięcia w systemach zasilania bateryjnego i akumulatorowego.
• Zasilanie modułów komunikacyjnych i czujników wymagających niższych napięć.
• Tworzenie miniaturowych zasilaczy wbudowanych w urządzenia przenośne.
• Projekty DIY i prototypowanie układów elektronicznych o ograniczonym miejscu montażowym.

✅ Korzyści

• Wysoka elastyczność - możliwość wyboru między płynną regulacją a stałym napięciem wyjściowym.
• Kompaktowe wymiary - łatwość integracji nawet w bardzo małych obudowach.
• Wysoka sprawność energetyczna - mniejsze straty ciepła i dłuższa praca na zasilaniu bateryjnym.
• Prosty montaż i obsługa - czytelne opisy wyprowadzeń ułatwiające prawidłowe podłączenie.
• Uniwersalność - szeroki zakres napięć wejściowych i wyjściowych dostosowany do wielu standardów zasilania.
