НЕСКОЛЬКО БЛОКОВ ЗДЕСЬ 413 20

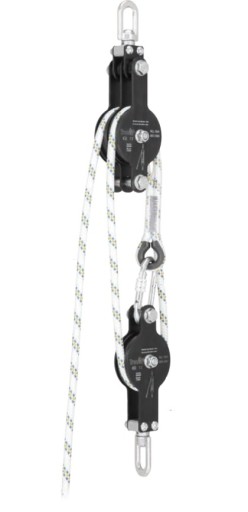

Wielobloczek z liną

Symbol: TU 413 20

Wielobloczek TU 413 może być stosowany w arborystyce (sekcyjna wycinka drzew) oraz transporcie ładunków.

Sprzęt przeznaczony jest do podnoszenia i opuszczania ładunków.

Urządzenie nie jest przeznaczone do stosowania jako indywidualny sprzęt chroniący przed upadkiem z wysokości.

Dyrektywa maszynowa: 2006/42/EEC

Komplet wielobloczka TU 413 składa się z następujących elementów:

• górny bloczek z dwoma kółkami
• dolny bloczek z jednym kółkiem
• zatrzaśnik łączący koniec liny z dolnym bloczkiem
• lina robocza

Specyfikacja techniczna:

• Waga: 2,47 kg
• Wersja: komplet z liną

Materiał

• Obudowa: stal ocynkowana, kute aluminium
• Max. obciążenie robocze: 10 kN
• Min. wytrzymałość niszcząca: 50 kN
• SF Współczynnik bezpieczeństwa: 5:1
• Dopuszczalna średnica liny roboczej ø: 12 mm
• Współczynnik mocy - 1: 3:1

Lina

• Długość: 20 m

ZASTOSOWANE MATERIAŁY

• Oba bloczki (górny i dolny) składają się z kół z tworzywa sztucznego - radilon (osadzonych na łożyskach kulkowych, które zapewniają swobodny obrót kół pod działaniem obciażenia) połączonych blachami ze stali ocynkowanej galwanicznie.
• Osie i elementy złączne (śruby, nakrętki, podkładki) wykonane są ze stali ocynkowanej galwanicznie.
• Każdy bloczek wyposażony jest w obrotowe ucho zaczepowe wykonane z aluminium.
• Ucho zaczepowe górnego bloczka jest dodatkowo wahliwe względem korpusu bloczka.

ZAKRES DŁUGOŚĆ LINY ROBOCZEJ

Wraz z redukcją siły wymaganej do podniesienia lub opuszczenia ładunku rośnie trzykrotnie długość liny „S” wymaganej do jego podniesienia o wysokość „H”.

Przykład: jeżeli chcemy podnieść ładunek na wysokość H = 3 m należy wyciągnąć z bloczka S = 3 * H = 3 * 3 m = 9 m. Należy to uwzględnić przy doborze wymaganej długości liny roboczej.

Wielobloczek może być stosowany tylko z liną włókienniczą o średnicy max ø 12 mm.

Zatrzaśnik owalny, rozłączalny z zapadką blokującą

Symbol: AZ 011

sztuk 1

Materiał:

• stal galwanicznie zabezpieczona przed korozją

Dane techniczne / Wymiary

• średnica otwarcia 18mm
• długość 108 mm
• szerokość 60 mm
• dopuszczalne obciążenie 20 kN
• waga 170 g
