MODUŁ DYSTRYBUCJI NAPIĘĆ PULSAR AWZ575

Moduł bezpiecznikowy

LB4/1A/PTC

Pulsar AWZ575

Moduł bezpiecznikowy przeznaczony jest do rozdziału zasilania w systemach alarmowych niskonapięciowych (dystrybucja zasilania) wymagających napięcia z zakresu: 10V÷ 30V DC.

Posiada:

✅ 2 wejścia zasilania: złącze śrubowe

✅ gniazdo DC 5,5/2,1

✅ 4 niezależnie zabezpieczone bezpiecznikami polimerowymi PTC 1A wyjścia zasilania AUX1÷AUX4.

Zadziałanie bezpiecznika PTC sygnalizowane jest poprzez zgaszenie odpowiedniej diody LED modułu: L1 dla AUX1, L2 dla AUX2 itd.

Dodatkowo każde z wyjść zabezpieczone jest warystorem chroniącym zasilacz oraz odbiorniki przed skutkami wystąpienia przepięć w układzie zasilania.

◆ Dane techniczne AWZ-575

• Napięcie zasilania: 10V ÷ 30V DC
• Napięcie wyjściowe: UAUX = UIN (zgodne z napięciem zasilania)
• Pobór prądu: 5 mA÷ 30 mA @ UIN = 10V ÷ 30V DC
• Ilość wejść zasilania: 2: gniazdo DC 5,5/2,1 lub złącze śrubowe
• Ilość wyjść zasilania: 4 (zaciski AUX)
• Zabezpieczenia przeciwzwarciowe SCP: 4 x 1A PTC
• Zabezpieczenia przeciążeniowe OLP: 4 x 1A PTC
• Zabezpieczenia przepięciowe: warystory
• Sygnalizacja optyczna: Diody LED zielone L1 ÷ L4 - stan wyjść AUX1÷AUX4
• Bezpieczniki F1 ÷ F4: 4 x 1A PTC
• Warunki pracy: II klasa środowiskowa, -10°C ÷50°C

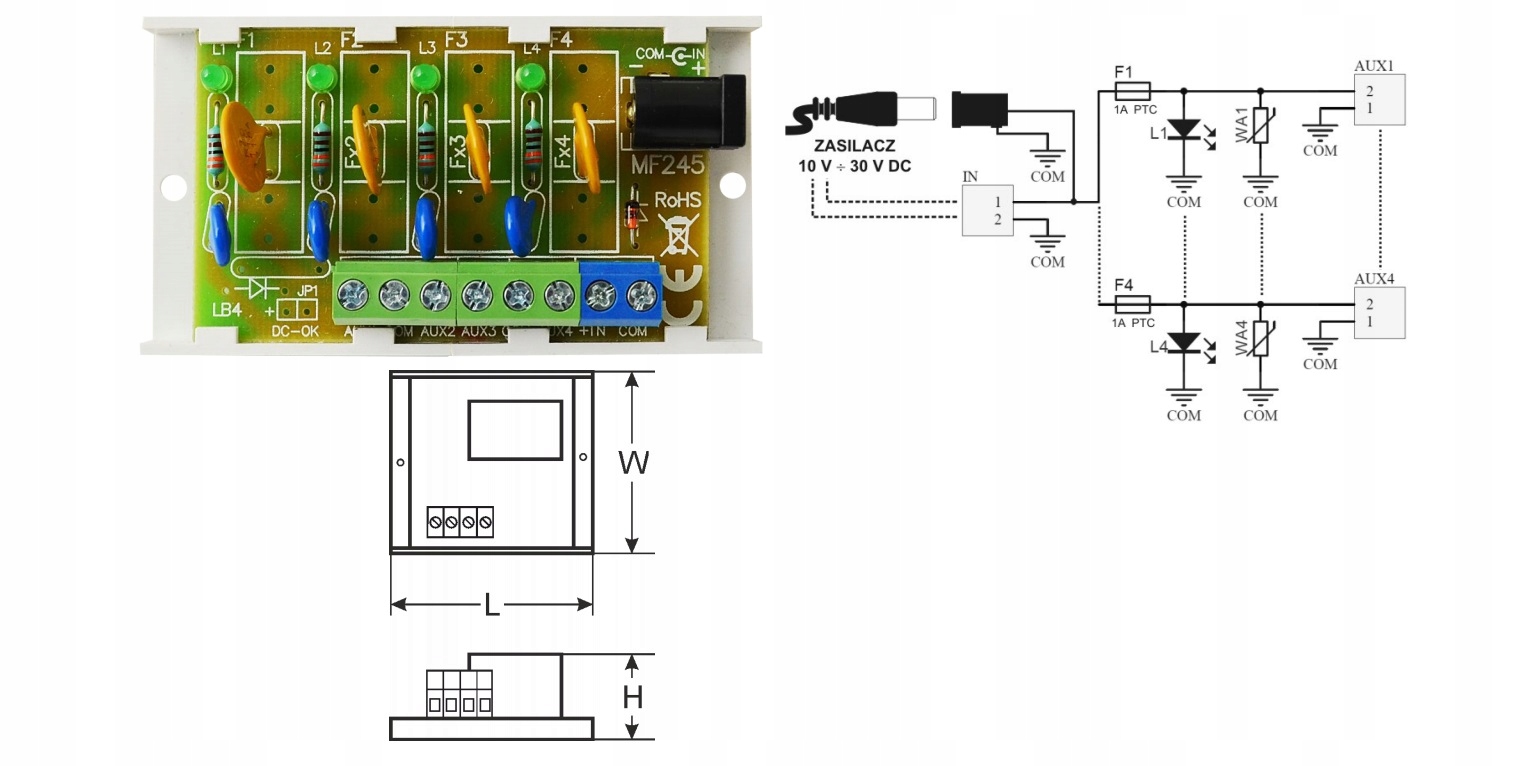

• Wymiary: L=80, W=43, H=21 (+/-2mm)
• Mocowanie: Listwa montażowa z taśmą przylepną lub wkręty montażowe x2 (otwory Ć 3mm)
• Złącza: wyjścia zasilania / wejścia zasilania / złącza śrubowe Ф0,41÷1,63 (AWG 26-14) / gniazdo DC 5,5/2,1 lub złącze śrubowe Ф0,41÷1,63 (AWG 26-14)
• Waga netto/brutto: 0,03kg / 0,05kg
• Deklaracje, gwarancja CE: 2 lata od daty produkcji

Kod producenta: AWZ-575
