Желто-зеленый защитный разъем ZUG-6PE A11-B33Z

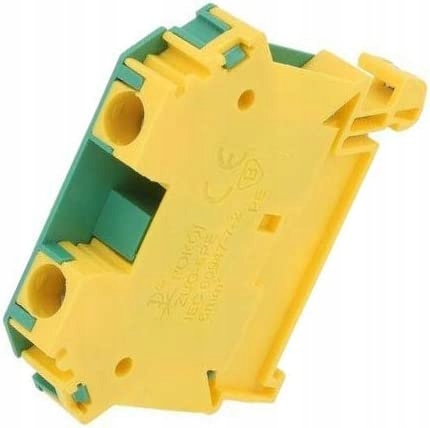

Złączka ochronna kolor żółto-zielony ZUG-6PE

Indeks producenta: A11-B33Z

Złączki ochronne ZUG-6PE z funkcją PE, przeznaczone są do łączenia przewodów ochronnych o żyłach sztywnych lub giętkich. Mogą być stosowane przemysłowo bez ograniczeń oraz montowane w urządzeniach użytkowanych w warunkach wnętrzowych we wszystkich strefach klimatycznych.

Złączki mocuje się na stalowych listwach typu TS35. Złączki ZUG-PE należą do nowej linii złączek ZUG, które dla przekrojów znamionowych: 2,5; 4; 6; 10, przy różnych grubościach, posiadają identyczny obrys zewnętrzny.

Złączka ZUG-PE posiada znak CE i spełnia wymagania nowej dyrektywy 2014/35/EC, która zastąpiła dyrektywę 2006/95/WE.

• Norma: IEC 60947-7-2
• Przekrój znamionowy: 6mm2
• Przyłączalność znamionowa: drut/linka: 0,5…10mm2 / 0,5…6mm2
• Napięcie znamionowe izolacji: 1000V
• Napięcie znamionowe udarowe wytrzymywane: 8kV
• Moment skręcający dla zacisków: 1,2Nm
• Długość odizolowania: 12mm
• Szerokość: 8,9mm
• Materiał izolacyjny: poliamid V0
• Temperatura otoczenia: -25…+125°C
• Masa: 21,8g
• Wyposażenie:
• Listwy montażowe: TS35-P, TS35
• Trzymacze: KU-1; KU-2; KU-4
• Zwieracze sprężynowe: ZSN-6-2
• Przegroda: P-N4
• Osłonka: 6N
• Oznaczniki: DK/Z-5; DK/Z-6
