БЕСКОНТАКТНЫЙ СВЕТОДИОДНЫЙ ВЫКЛЮЧАТЕЛЬ СВЕТА, ДЛЯ СКРЫТОГО МОНТАЖА

WŁĄCZNIK BEZDOTYKOWY NA RUCH RĘKI PODTYNKOWY

MODEL: ORNO OR-CR-268

⭐ Bezdotykowy włącznik podtynkowy. Jego włączanie i wyłączanie jest kontrolowane poprzez ruchy dłoni. ⭐

✅ włącza światło (obwód elektryczny) w momencie zarejestrowania ruchu ręki z odległości 5-6 cm

✅ wyłączenie następuje po odczytaniu kolejnego ruchu ręki przez sensor

✅ sterowanie oświetleniem bez konieczności dotykania powierzchni, idealny do zastosowań wymagających zachowania najwyższego stopnia higieny

✅ współpracuje z oświetleniem LED-owym

✅ podtynkowy - do zainstalowania w puszce montażowej Ø60 mm

✅ do zastosowania wewnątrz pomieszczeń m. in. do wszelkiego rodzaju oświetlenia, taśm LED itp.

➡️ PARAMETRY TECHNICZNE

• Napięcie zasilania: 230V~, 50Hz
• Max. obciążenie: 1200W (300W dla LED)
• Montaż: podtynkowy
• Stopień ochrony (IP): 20
• Temperatura pracy: -20℃~+40℃
• Kolor: biały
• Zasięg detekcji: 5-6 cm
• Wymiary czujnika - szerokość (mm): 80 mm
• Wymiary czujnika - wysokość (mm): 80 mm
• Wymiary czujnika - głębokość (mm): 36.6 mm

➡️ ZESTAW ZAWIERA

• Oryginalnie zapakowany bezdotykowy włącznik ORNO OR-CR-268

• Instrukcja podłączenia i montażu w języku polskim

• Karta gwarancyjna

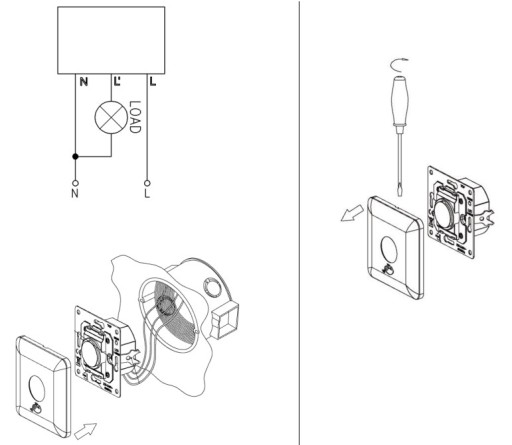

➡️ SCHEMAT PODŁĄCZENIA

N - Zacisk neutralny

L - Napięcie wejściowe

L’ – Napięcie wyjściowe

O - Obciążenie

1: Przed rozpoczęciem instalacji upewnij się, że główne zasilanie jest wyłączone. W tym celu odłącz bezpieczniki.

2: Oddziel przedni panel czujnika od tylnej części.

3: Poluzuj śruby w zaciskach przyłączeniowych, a następnie podłącz przewody zasilające zgodnie ze schematem podłączenia.

4: W przypadku instalacji czujnika w okrągłej puszcze montażowej, włóż czujnik do otworu montażowego i dokręć go przy pomocy śrub z obu stron. W przypadku instalacji czujnika w otworze kwadratowym, włóż czujnik do otworu montażowego i dokręć przy pomocy śruby wewnątrz otworu montażowego.

5: Zamocuj z powrotem przedni panel czujnika, włącz zasilanie i przetestuj działanie urządzenia.
