Автоматика СЗР АТС15-400ГДА для агрегатов DAEWOO

ATS15-400GDA

Moduł automatycznego sterowania agregatem prądotwórczym DAEWOO ATS15-400GDA przeznaczony jest do współpracy z trójfazowymi benzynowymi agregatami prądotwórczymi DAEWOO serii GDA:

• DAEWOO GDA 7500E-3
• DAEWOO GDA 7500DPE-3
• DAEWOO GDA 8500E-3

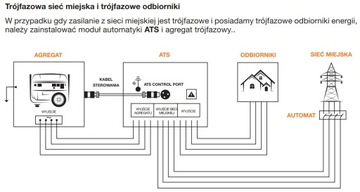

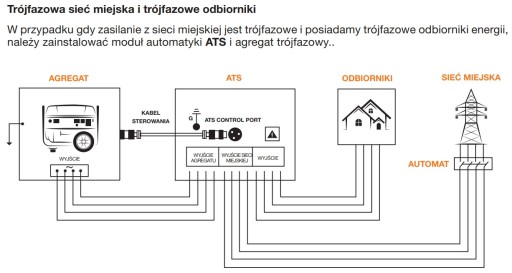

Moduł automatyki, zwany również ATS (Automatic Transfer Switch) lub SZR (Sterownik załączania rezerwy), służy do automatycznego przełączania zasilania pomiędzy źródłem podstawowym a rezerwowym.

W przypadku zaniku zasilania lub spadku napięcia w sieci podstawowej moduł uruchamia agregat prądotwórczy. Po wznowieniu dostarczania energii elektrycznej następuje przełączenie powrotne na tor zasilania podstawowego, a agregat zostaje wyłączony i przechodzi w tryb czuwania.

Moduł także stale monitoruje napięcie akumulatora rozruchowego agregatu i w razie potrzeby załącza ładowanie.

Urządzenie posiada wygodne montażowe uchwyty ścienne oraz solidną metalową obudowę zamykaną na klucz.

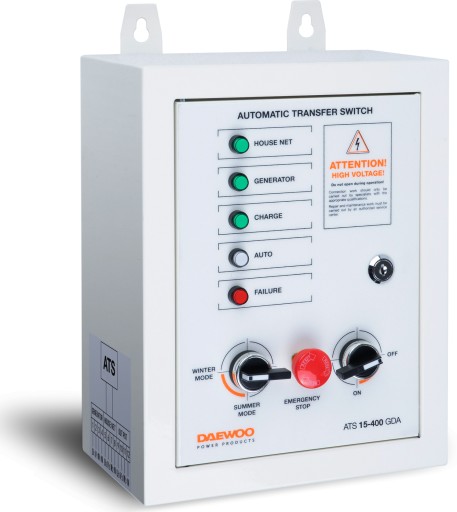

1. Zamek do drzwiczek modułu
2. Włącznik
3. Wskaźnik obecności napięcia w sieci podstawowej
4. Wskaźnik obecności napięcia wyjściowego agregatu
5. Wskaźnik ładowania akumulatora
6. Wskaźnik pracy trybu automatycznego
7. Wskaźnik błędu
8. Przełącznik trybów ZIMA/LATO
9. Przycisk zatrzymania awaryjnego
