Привод для распашных ворот Faac S418 HANDY KIT

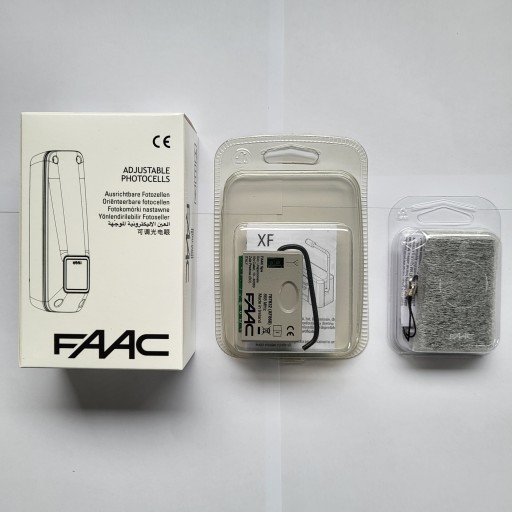

Napęd do bram skrzydłowych HANDY KIT składa się z:

• siłownika S418
• centrali E024S
• pilota XT4 868 SLH LR czarny
• fotokomórek XP 20B D
• odbiornika radiowego XF 868

Oraz elementów montażowych i obsługi siłownika:

• klucze awaryjnego odblokowania
• uchwyty montażowe

Siłowniki S418:

• Napięcie zasilania: 24 V DC
• Rodzaj silnika: Szczotkowy, 24 V DC
• Maks. pobór mocy: 35 W
• Maks. siła ciągu: 1800 N
• Maks. kąt otwarcia skrzydła: 110°
• Temperatura otoczenia podczas pracy: -20°C ÷ + 55°C
• Stopień ochrony: IP54
• Ciężar urządzenia: 6 kg
• Maks. szerokość skrzydła: 2,3 m (2,7 m z zamkiem elektromagnetycznym)
• Wsporniki montażowe: Wspornik tylny (do słupka) do przykręcenia, regulowany - wspornik przedni (do skrzydła) do przykręcenia, regulowany
• Wymiary urządzenia (DxGxW): 823x104x137 mm

Centrala E024S:

• Napięcie zasilania: 230 V AC (+6%-10%) 50 Hz
• Maks. pobór mocy: 4 W
• Maks. moc silnik: 150 W x 2
• Maks. obciążenie wyjścia: 250 mA - 400 mA BUS 2easy
• Programowanie: Mikroprzełączniki DIP + przyciski
• Logika pracy: Półautomatyczna (E), półautomatyczna krokowa (EP), automatyczna (A), automatyczna 1 (A1), automatyczna krokowa (AP), półautomatyczna z wejściem “Otwórz” i “Zamknij” (b), dead-man (C)
• Funkcje programowalne: Logika, prędkość (wysoka/niska)*
• Wejścia: Pełne otwarcie, otwarcie częściowe, zatrzymanie awaryjne, BUS 2easy
• Wyjścia: Zasilanie napędów, lampa ostrzegawcza, zasilanie akcesoriów, elektrozamek, sygnalizacja stanu bramy
• Szybkozłącza: Zasilanie z akumulatora, 3-pinowe dla modułów XF 433/868
• Integrated radio coding: DS, SLH, RC/LC (maks. 250 kanałów
• Bezpieczniki: Samoresetujące
• Temperatura otoczenia podczas pracy: -20°C ÷ +55°C

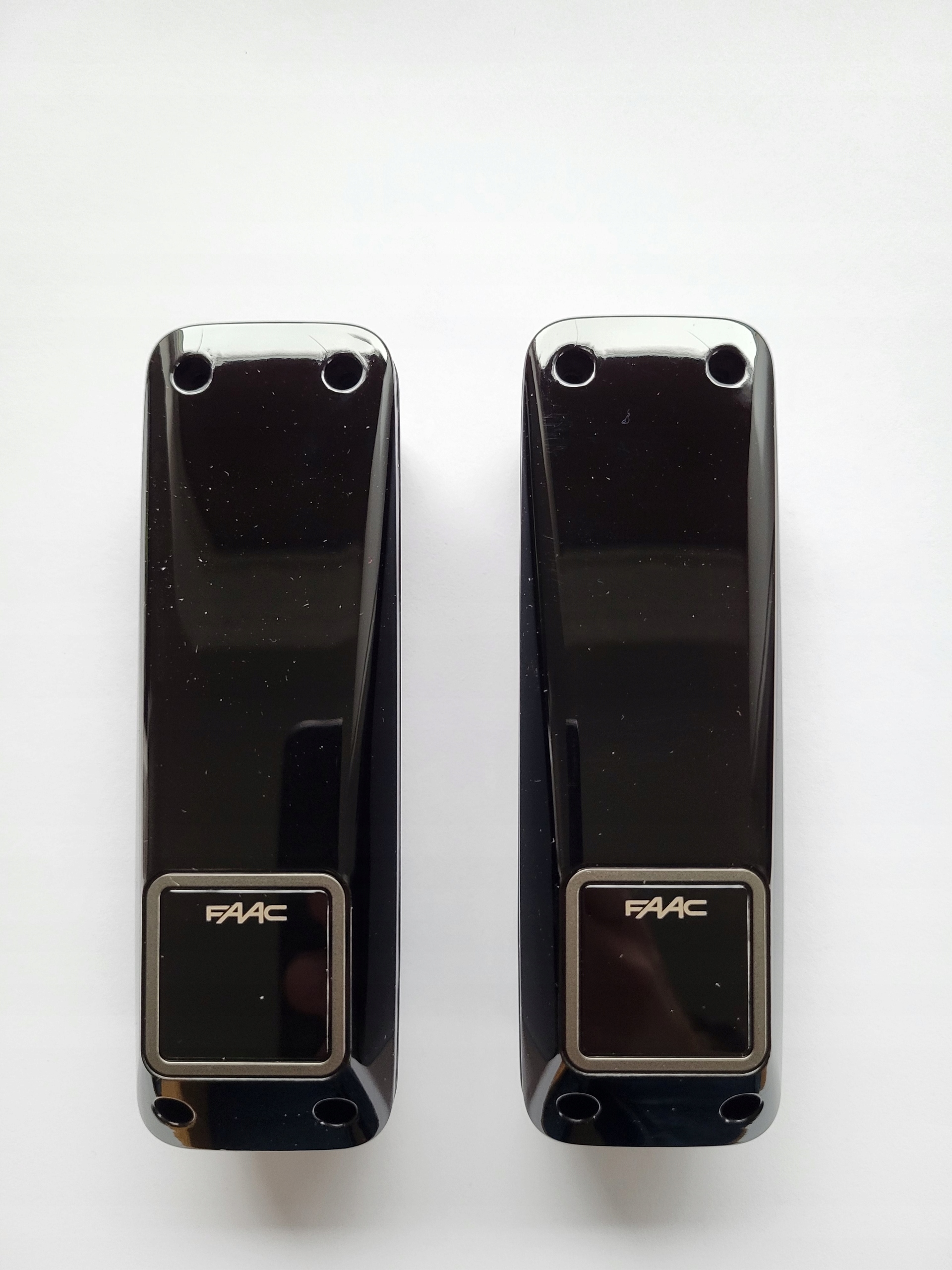

Fotokomórki XP20B D o zasięgu 20m

Do instalacji natynkowej lub na kolumnie. Fotokomórka kierunkowa z samoosiowaniem.

Dane techniczne:

• zasięg działania: 20m
• wymiary: 35x105x25mm
• Czas opóźnienia: 13ms
• pobór prądu: 50mA
• stopień ochrony: IP54
• typ styków: N.C.
• maksymalne obciążenie styków: 60mA/24Vdc
• zasilanie 24Vdc/24Vac

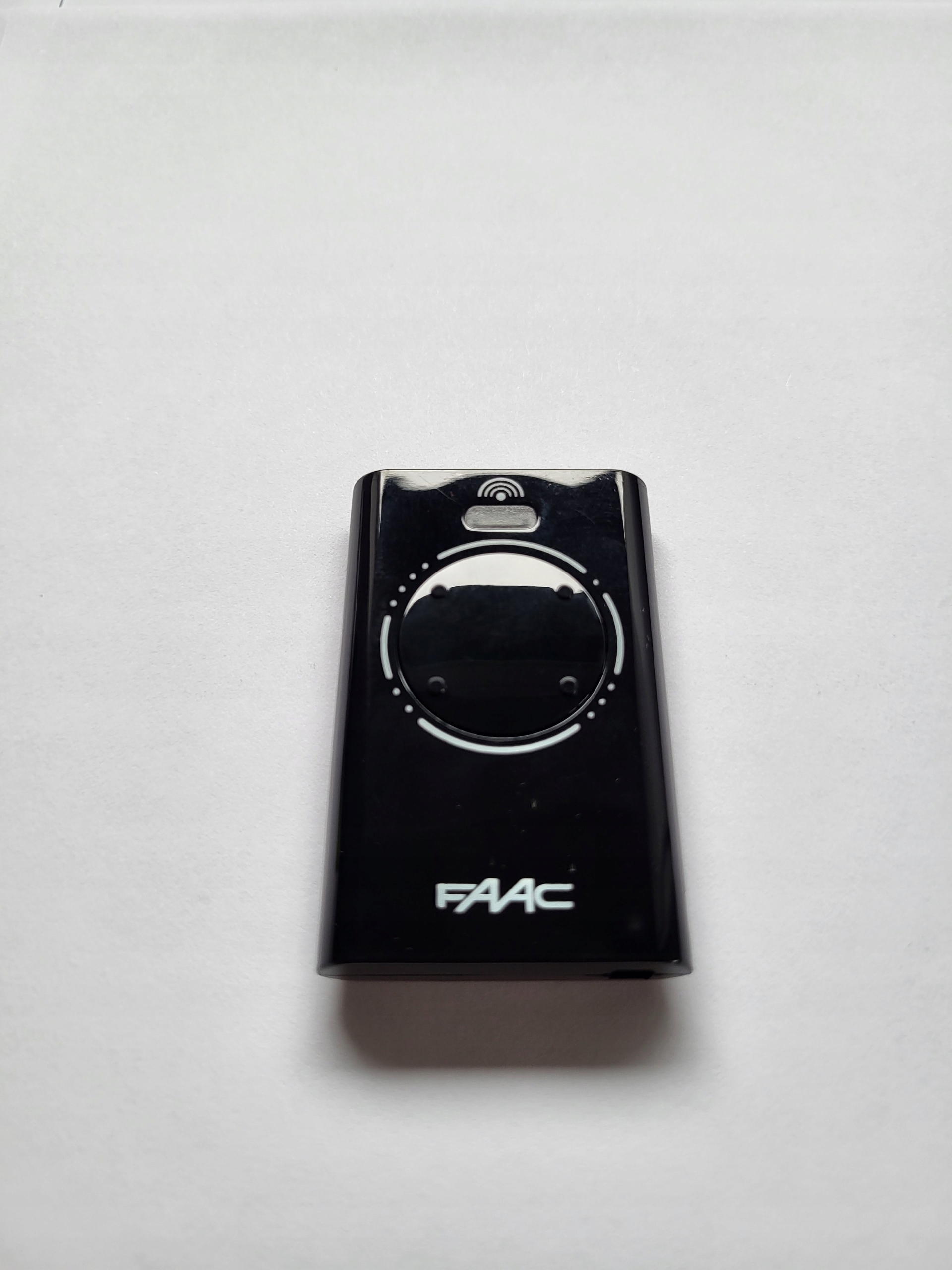

Piloty XT4 868 SLH LR czarny:

Piloty pracują na częstotliwości 868MHz w wersji LR ( Long range) o zwiększonym zasięgu działania. System ten jest znacznie odporniejszy na jakiekolwiek zakłócenia, a przez to pracuje wydajniej.

Działanie pilota oparte jest na technologii SLH czyli kod typu Self Learning Hopping umożliwia programowanie pilot od pilota. Pozwala to na szybkie i proste rozbudowanie systemu o nowych użytkowników.

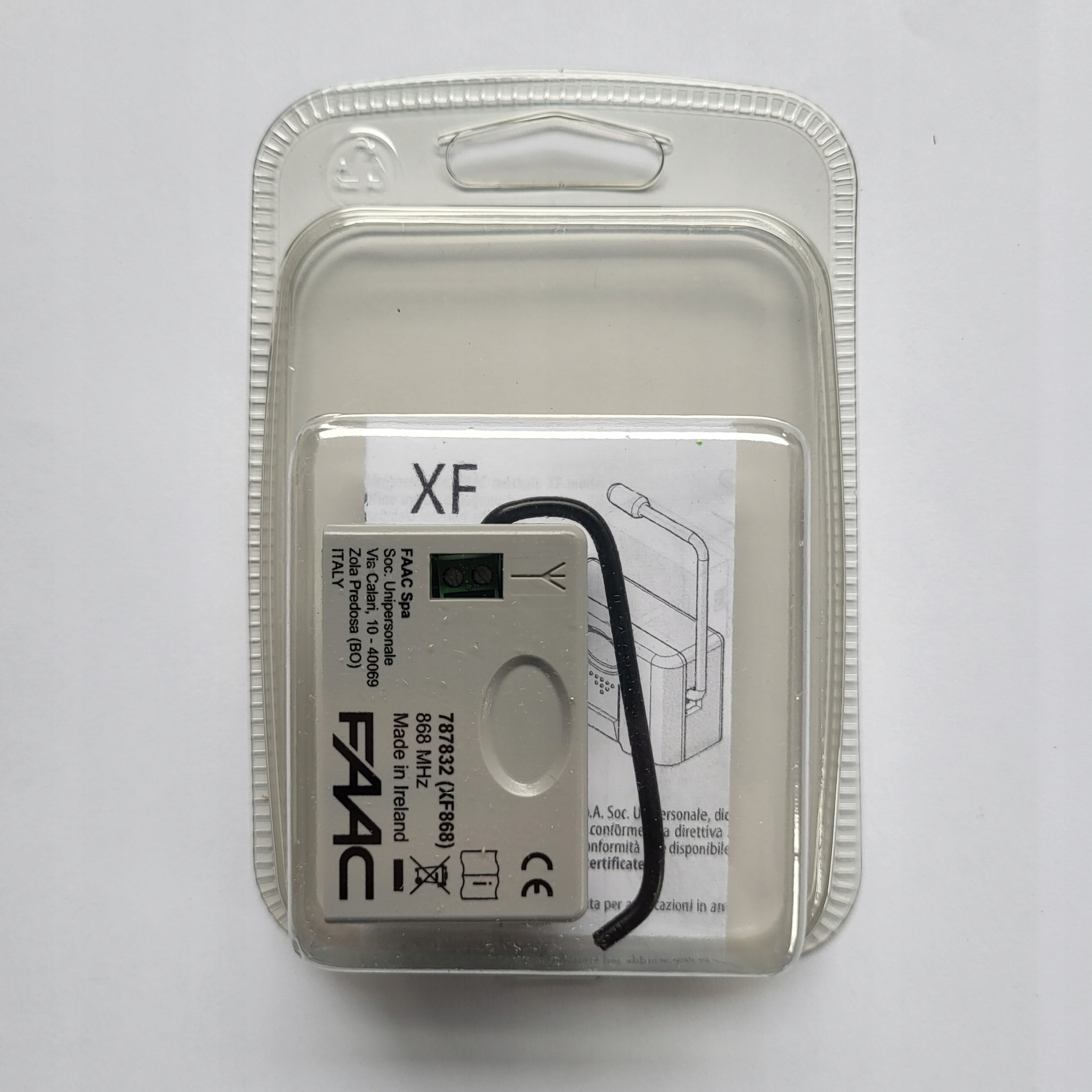

Odbiornik radiowy XF868:

• Liczba kanałów: 2.
• Częstotliwość: 868,35 MHz.
• Kod radiowy: uniwersalny system Omnidec umożliwiający kodowanie SLH, RC lub DS.
• Zasilanie: 24 Vdc (z centrali sterującej)
• Podłączenie: szybkozłącze.
• Pamięć: 250 pilotów.
