Программатор UPA USB EEPROM ECU, ДОСТАВКА ИЗ ПОЛЬШИ 24 ЧАСА

Szybkie nadanie z Polski w 24h

Nowy UPA-USB - główne urządzenie + elementy widoczne na zdjęciu.

ADAPTERY DUŻE ORAZ MAŁE POSIADAM NA OSOBNEJ AUKCJI.

Nowy UPA-USB to pełny zestaw ze wszystkimi adapterami, główne urządzenie może być bezpośrednio podłączone do internetowej (elrasoft) bazy UUSP (UPA-USB programatora szeregowego) lub opcjonalnego przedłużacza DB9 męskiego/żeńskiego 1:1. To jest wyposażony w 40pin ZIF Socket dla wszystkich wąskich i szerokich DIP / DIL, urządzeń, jak również z 16 pin SOIC ZIF (150mil, wąskie) gniazdo na pokrycie większości powszechnie używane urządzeń.

Konfiguracja urządzenia odbywa się za pomocą specjalnych klawiszy konfiguracyjnych, które sprawiają, że praca jest wygodna i bezpieczna w porównaniu do ręcznego okablowania.

Dodatkowe pakiety mogą być objęte powszechnie dostępne adaptery podłączony do 40 pin ZIF socket.

Główne urządzenie dodatkowo zawiera 10 pin złącze ISP, gdzie zawiera adaptery ISP może być podłączony za pomocą standardowego kabla 1:1 flatribbon (w zestawie). Dołączone adaptery PLCC ISP należy umieścić bezpośrednio na lutowanym chipie urządzenia docelowego, dzięki czemu praca jest wygodna i bezpieczna w porównaniu do lutowania lub za pomocą klipsów łączących wszystkie ręcznie. (Zasilanie z w UUSP do ISP cel może być włączone lub wyłączone przez zworkę obok 10 pin złącze ISP,)

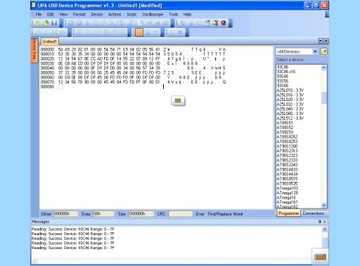

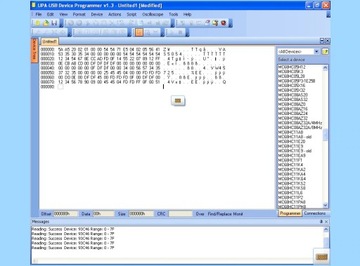

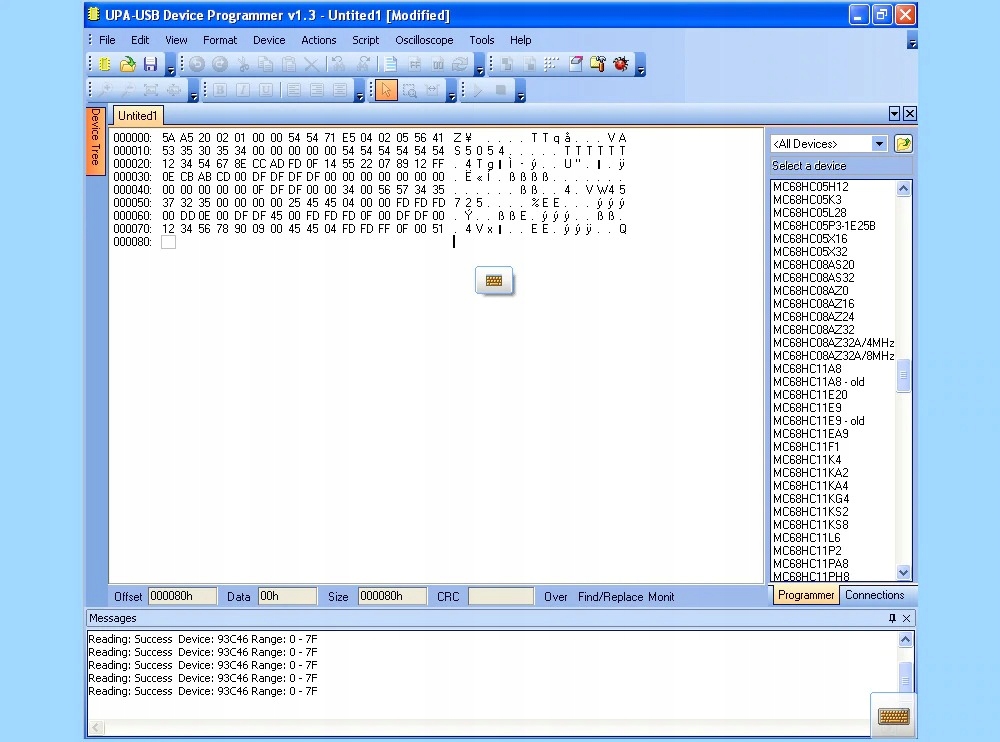

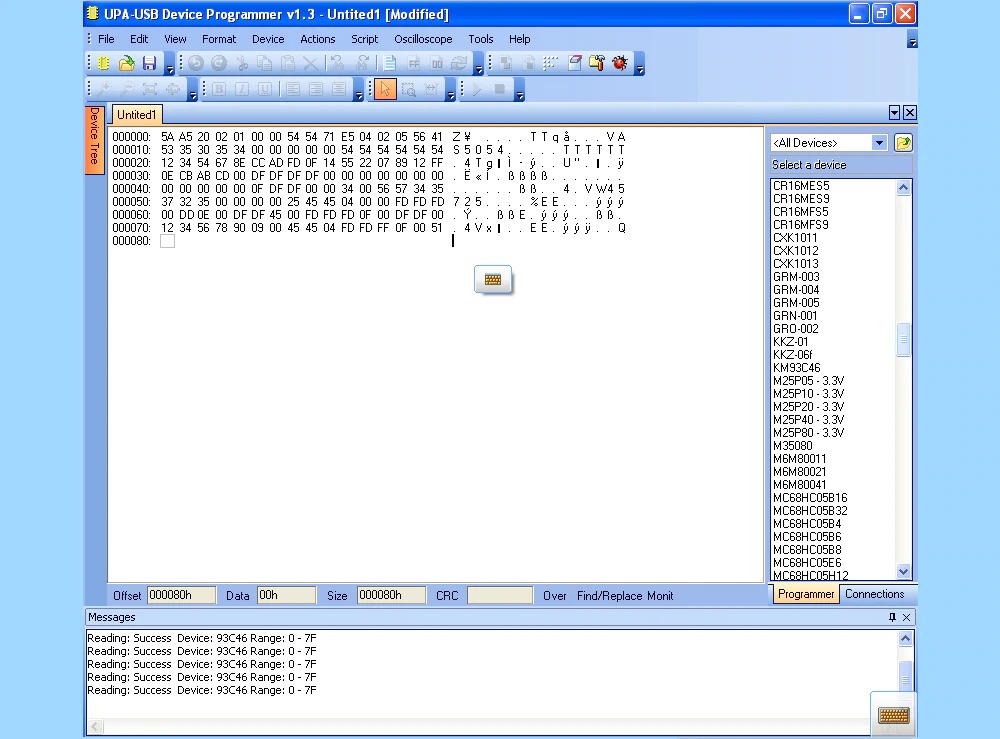

UPA-USB programator urządzenia V1.3 informacje o aktualizacji:

Dodano wsparcie MC9S12HY64/HA32

Dodano obsługę szeregowej pamięci Flash: A25L512/010/020/040/080/016/032, SST25VF512A/010A/020B/040B/080B/016B/032B, s25FL004A/008A/016A/032A/064A

• Dodano wsparcie 24C1024, 24C1025
• Dodano masową pamięć danych do zdjęć 16F913-7/946, 12F629/675
• Dodano funkcję skryptu GetPage
• Dodano funkcję skryptu autobudratedevice (tylko urządzenia hc08)
• Dodano funkcję skryptu getprogrammerframehildctrl (AChildCtrlName: string): TControl
• Dodano funkcję skryptu enablepicmemoryarea (AProgram, AID, AConfig, ACalibration, AEEPROM: boolean ): boolean;
• Naprawiono błąd z funkcji skryptu ProgramDevice, ReadDevice... , Gdy jest używany z zdjęcia
• Naprawiono błąd z SetHC08SecurityBytes (secytes: string) funkcji
• Naprawiono błąd z odczytem 68hc11, jeśli oscylator nie jest ustawiony na Auto
• Zaktualizowane przykładowe pliki skryptów
• Oprogramowanie jest podpisane cyfrowo
• Dysk USB upausb.sys jest podpisany cyfrowo

Eeprom

Wystarczy podłączyć płytę główną do programatora UPA bezpośrednio lub za pomocą DB9 męski/żeński przedłużacz (1:1). Włóż prawidłowy klucz konfiguracyjny do gniazda płyty głównej i rozpocznij programowanie za pomocą gniazda ZIF lub SOIC. Można również użyć dołączonego DIL do 10pin płaskim wstążką nagłówek, umieścić go wewnątrz ZIF gniazdo i drutu się SOIC klip lub zaciski do korzystania z ISP stamtąd.

W telefonie Motorola MCU

Wybierz Adapter, którego chcesz użyć, podłącz kabel płaski do adaptera (PIN1 jest zawsze wskazany, zarówno na kablu, jak i adapterze), a także do 10-pinowego złącza ISP płyty głównej. Wybierz źródło zasilania VCC przez zworkę na płycie głównej obok złącza ISP (on = cel dostarczony z upa, off = target dostał własne zasilanie). Przesuń Adapter nad lutowanym MCU PLCC na docelowej płytce drukowanej. (Bez lutowania, bez przeglądu pinout, bez liczenia pinów, oszczędza dużo czasu i kłopotów, a także pozwala na szybsze, precyzyjne i łatwiejsze wykonywanie pracy)

Gdy twój warsztat jest wyposażony w nasz zestaw końcówek, będziesz miał zupełnie nowe doświadczenie UPA.

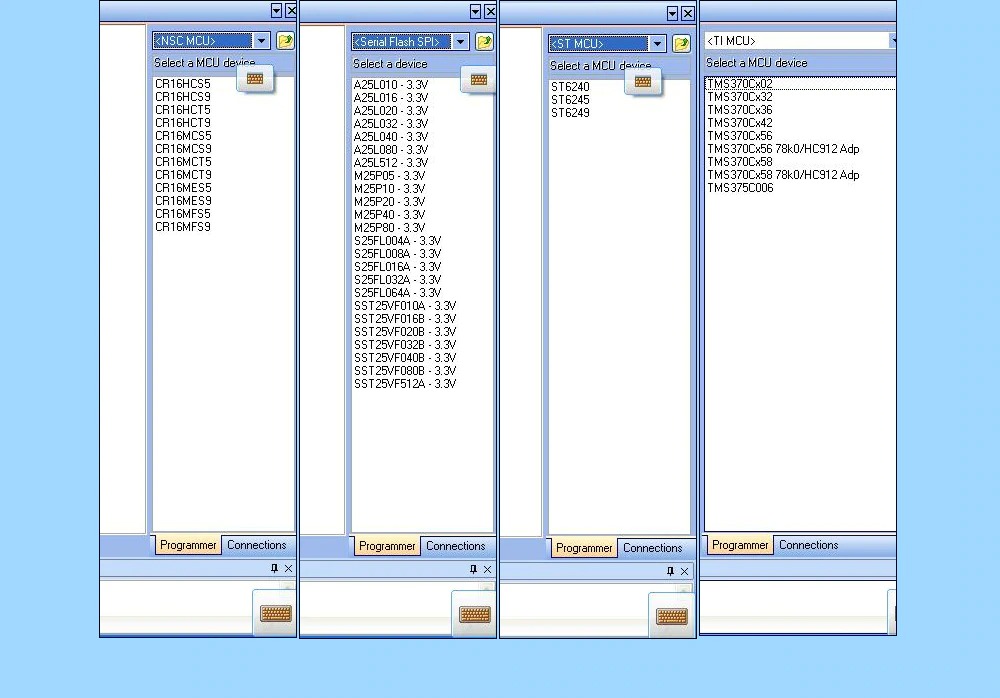

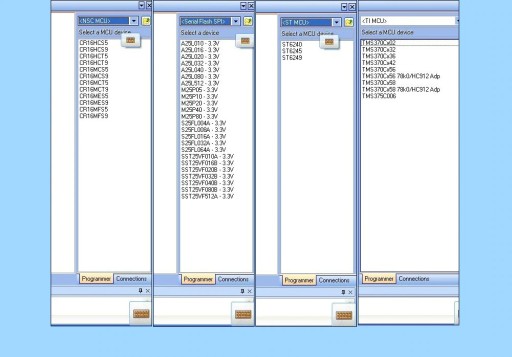

STMicroelectronics ST62 *:

ST6240, ST6245, ST6249

NSC CR16 *: CR16HCS5(9), CR16MCS5(9), CR16MES5(9), CR16MFS5(9), CR16MCT5/9, CR16HCT5/9

Motorola HC05 *: MC68HC05B6, MC68HC05B8, MC68HC05B16, MC68HC705B16, MC68HC05B32, MC68HC05E6, MC68HC705E6, MC68HC05H12, mc6805l28, MC68HC05P3, MC68HC705P3 *, MC68HC05X16, hc6805x32

Motorola HC08 *: MC68HC08AS20, MC68HC08AS32, MC68HC08AS60, MC68HC08AZ32, MC68HC(9)08AZ32A, MC68HC908AZ60, MC68HC908AZ60A

Motorola HC11 *: MC68HC11A1, MC68HC11A8, MC68HC11E9, MC68HC11EA9, MC68HC11E20, MC68HC11F1, MC68HC11K4, MC68HC11KA2, MC68HC11KA4, mc6811kg4, MC68HC11KS2, MC68HC11KS8, MC68HC11L6, MC68HC11P2, mc6811pa8, MC68HC11PH8

Motorola HC12 *: MC68HC912B32, MC68HC912BE32, MC68HC912D60, MC68HC912D60A, MC68HC912DC128A, mchc68912dg128, MC68HC912DG128A

Motorola HCS12 *: MC9S12D64, MC9S12A128, MC9S12DG128, MC9S12DG256, MC9S12H128, MC9S12H256

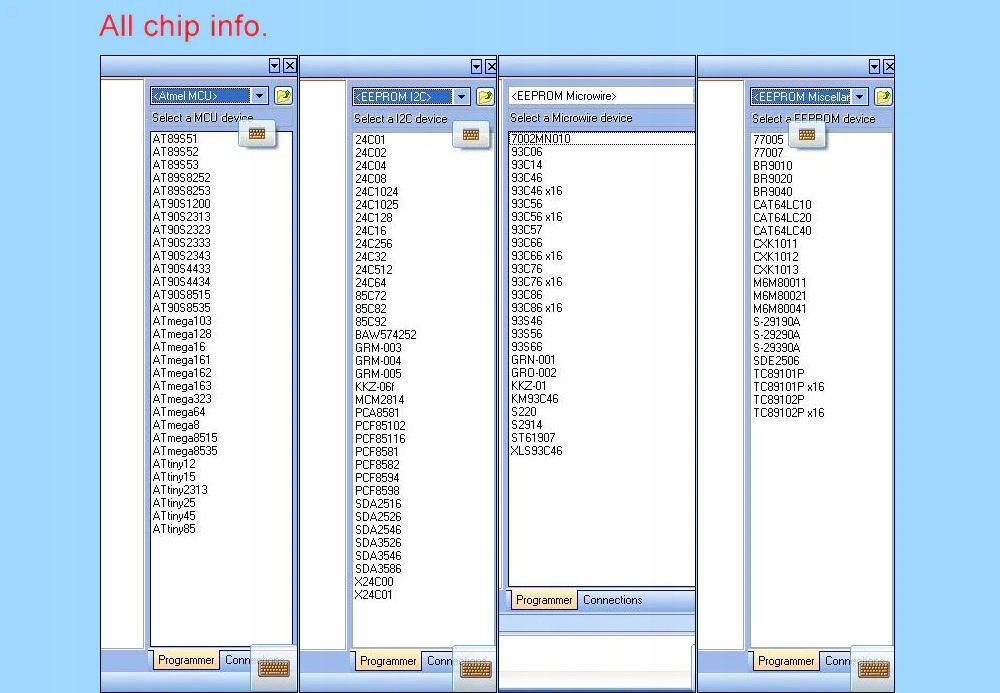

Architektura Atmel 8051: AT89S51, AT89S52, AT89S53, AT89S8252, AT89S8253

Atmel AVR 8-Bit ryzyka: AT90S1200, AT90S2313, AT90S2323, AT90S2333, AT90S2343, AT90S4433, AT90S4434, AT90S8515, AT90S8535, ATmega8, ATmega16, ATmega161, ATmega162, ATmega163, ATmega323, ATmega64, ATmega103, ATmega128, ATtiny12, ATtiny15, ATtiny2313

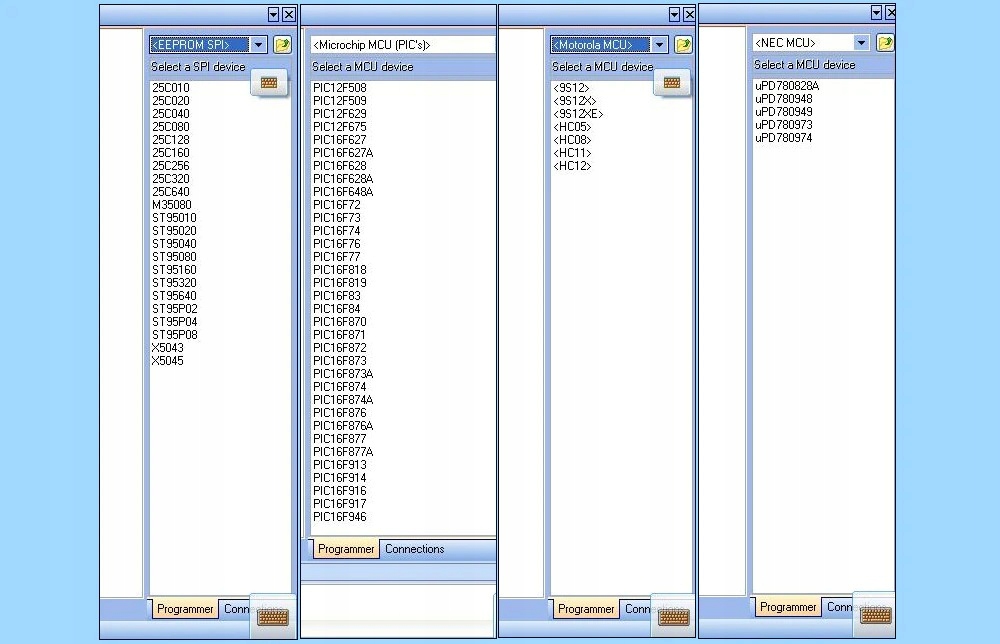

Microchip PIC12: PIC12F508, PIC12F509, PIC12F629, PIC12F675

Microchip PIC16: PIC16F627(A), PIC16F628(A), PIC16F648A, PIC16F72, PIC16F73, PIC16F74, PIC16F76, PIC16F77, PIC16F818, PIC16F819, PIC16F83, PIC16F84(A), PIC16F870, PIC16F871, PIC16F872, PIC16F873(A), PIC16F874(A), PIC16F876(A), PIC16F877(A)

EEPROMs I2C: 24C01, 24C02, 24C04, 24C08, 24C16, 24C32, 24C64, 24C65, 24C128, 24C256, 24C512, 85C72, 85C82, 85C92, BAW574252, GRM-003, GRM-004, GRM-005, KKZ-06F, MCM2814, PCA8581, PCF8581, PCF8582, PCF8594, PCF8598, PCF85102, PCF85116, SDA2516, SDA2526, SDA2546, X24C00, X24C01

Eeprom Microwire: 7002, 93C06, 93C14, 93C46, 93C56, 93C57, 93C66, 93C76, 93C86, 93S46, 93S56, 93S66, GRN-001, GRO-002, KKZ-01, S220, S2914, ST61907, XLS93C46

EEPROMs SPI: M35080, 25C010, 25C020, 25C040, 25C080, 25C128, 25C160, 25C256, 25C320, 25C640, M25P05, M25P10, M25P20, M25P40, M25P80, ST95010, ST95020, ST95040, ST95080, ST95160, ST95320, ST95640, ST95P02, ST95P04, ST95P08, X5043, X5045

EEPROMs różne: CXK1011, CXK1012, CXK1013, M6M80011, M6M80021, M6M80041, SDE2506, TC89101, TC89102

* EEPROM tylko

NEC .. uDP780828A uDP780948 uDP780949 uDP780973 uDP780974

TMS...TMS370CX02 TMS370CX32 TMS370CX36 TMS370CX42 TMS370CX56 TMS370CX56 TMS370CX56 78K0/HC912

TMS370CX58 TMS370CX58 78K0/HC912 TMS375C006
