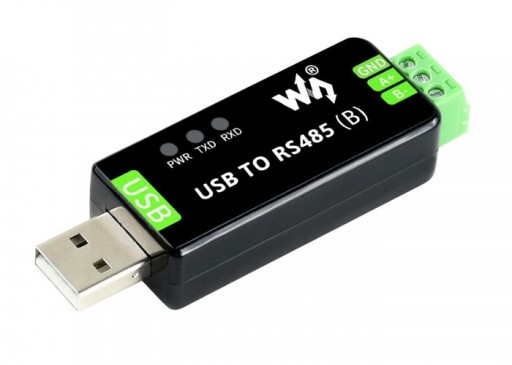

Промышленный преобразователь USB-RS485 CH343G

Konwerter USB - RS485

Przedmiotem aukcji jest konwerter RS485 na układzie CH343 kod producenta WS 22456

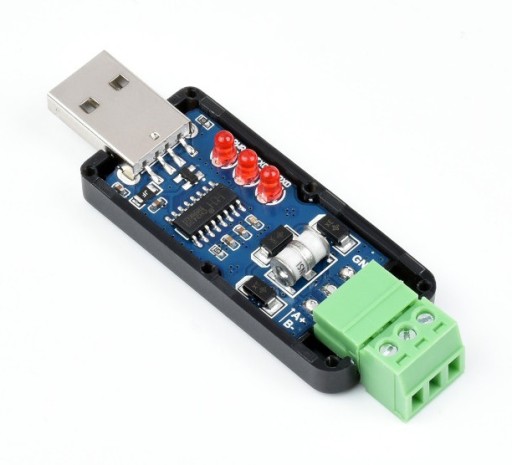

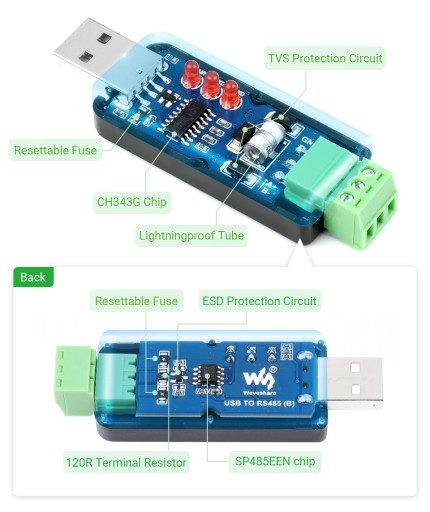

Przemysłowy konwerter USB na RS485 z oryginalnym układem CH343. Posiada wbudowane obwody ochronne, takie jak:

• lightning-proof
• resettable fuse
• ESD protection
• TVS diode
• Posiada złącze USB 2.0 (kompatybilny także z USB 1.1)
• Nie wymaga dodatkowego zasilania

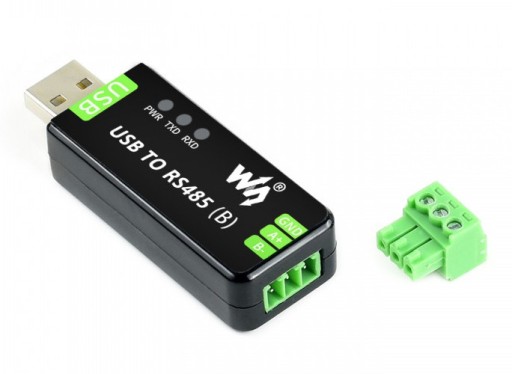

• Magistrala RS485 wyprowadzony na solidne zaciski śrubowe (terminalblock)

USB:

• Napięcie robocze: 5 V.
• Złącze: USB-A
• Zabezpieczenie: bezpiecznik 200mA, ochrona przed wyładowaniami elektrostatycznymi
• Odległość transmisji: około 5 m

RS485:

• Złącze: zacisk śrubowy
• Kołki: A +, B-, GND
• Kontrola kierunku: automatyczne sterowanie sprzętem
• Ochrona: odgromowa i udarowa 600W, ochrona ESD 15KV (wbudowany rezystor równoważący 120R)
• Odległość transmisji: około 1200 m (niska prędkość)
• Tryb transmisji: punkt do wielopunktów (do 32 węzłów, zaleca się stosowanie repeaterów dla 16 lub więcej węzłów)

Wskaźniki LED:

• PWR: czerwony wskaźnik zasilania, zapala się, gdy występuje połączenie USB i wykryto napięcie
• TXD: czerwony wskaźnik TX, sygnalizuje wysyłanie danych
• RXD: czerwony wskaźnik RX, sygnalizuje odbieranie danych z urządzenia RS485

Środowisko działania:

• Temperatura: -15 ℃ ~ 70 ℃
• Wilgotność: 5% RH ~ 95% RH
• System operacyjny: Mac, Linux, Android, WinCE, Windows 10 / 8.1 / 8/7 / XP

W zestawie:

• Konwerter USB TO RS485  ( CH343 )
• Kabel USB-A męski na żeński x1
• Wkrętak x1

Dodatkowe informacje, schemat, sterowniki itp do pobrania z: https://www.waveshare.com/wiki/USB_TO_RS485
