Двухсторонний соединитель DN 7,2 LUDECKE GZ M 16x1,5 MS

Wtyk Szybkozłączki LÜDECKE STANDARD DN 7,2 z gwintem zewnętrznym M 16x1,5 i obustronnie odcinająca - ES 1615 NAAB - Odpowiednik RECTUS Typ 25/26

Szybkozłączki o solidnej konstrukcji z gwintem zewnętrznym ISO 228, z zaworem obustronnie odcinającym i optymalnym uszczelnieniem, dające się obsługiwać jedną ręką.

Część NAAB posiada z jednej strony wtyk szybkozłączki, a z drugiej znormalizowany gwint zewnętrzny. Wtyk ten jest przeznaczony do połączenia z gniazdem wyposażonym w zawór odcinający i iglicę, która otworzy zawór wtyku. Zastosowanie tych szybkozłączek zapobiega wydostawaniu się medium w przypadku rozpięcia przewodu i nie wymaga dodatkowego zaworu zamykającego instalacje w celu jej rozpięcia.

Wykonanie korpusu z mosiądzu gładkiego.

Kompatybilne z szybkozłączami PARKER, RECTUS Seria 25/26. CEJN 320.

Szybkozłączki te znajdą zastosowanie w wielu gałęziach przemysłu, dla przykładu w robotyce i automatyce do sterowania urządzeniami, maszynami, liniami produkcyjnymi i narzędziami. Sprawdzają się również stosowane przy technologii pomiarowej.

Nadają się do zasilania powietrzem narzędzi i urządzeń pneumatycznych, mogą być montowane bezpośrednio do narzędzi. Złącza mogą się również przydać w warsztatach samochodowych i blacharskich do obsługi narzędzi pneumatycznych.

Budowa złączek ES DN 7,2 zabezpiecza jej mechanizm przed uszkodzeniami.

• Ciśnienie robocze [bar]: 35.
• Temperatura pracy [°C]: od -20 do +100.
• Materiał przyłącza, korpusu zaworu, zaworu : mosiądz MS 58.
• Medium: powietrze i inne media.
• Maksymalna przepustowość [l/min]: 630.
• Uszczelnienie: Perbunan NBR (tzw. guma olejoodporna).
• Gwint: ISO 228
• Rozmiar gwintu: M 16x1,5
• Długość gwintu: 9 mm
• Długość wtyku: 20 mm
• Długość całkowita: 43,5 mm
• Waga: 46 g
• Rozmiar klucza: 22
• Odpowiednik: PARKER, RECTUS Typ 25/26, Cejn 320.

Odłączanie i wpinanie przewodów w tym systemie jest intuicyjnie proste i szybkie, możliwe do wykonania jedną ręką.

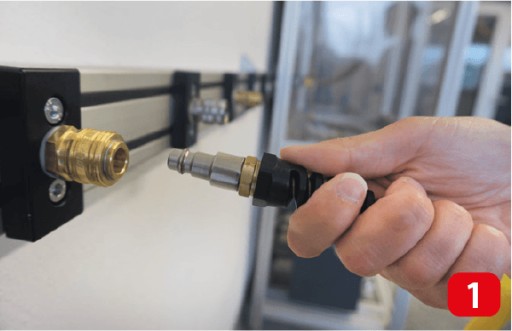

Krok 1.

Wpięcie wtyku jednym ruchem do gniazda

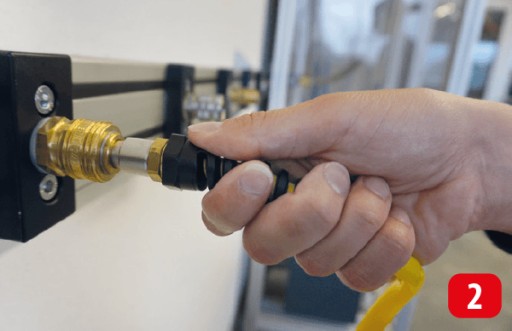

Krok 2.

Dociśnięcie wtyku do gniazda i lekkie pociągnięcie za wtyk dla sprawdzenia połączenia. Otwiera to zawory znajdujące się w gnieździe i wtyku złącza.

Krok 3.

Rozpięcie złącza, poprzez wepchnięcie wskazanego strzałką pierścienia, co spowoduje jednoczesne wypchnięcie wtyku z gniazda i zamknięcie zaworów w gnieździe i wtyku.
