Механическая подача элементов AF14

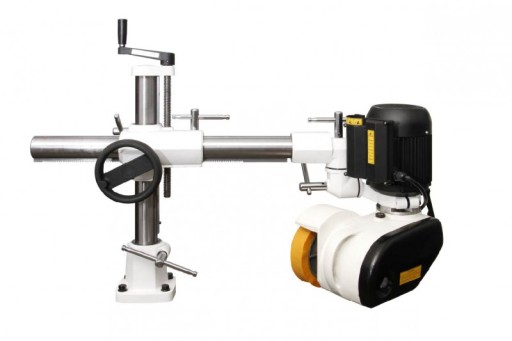

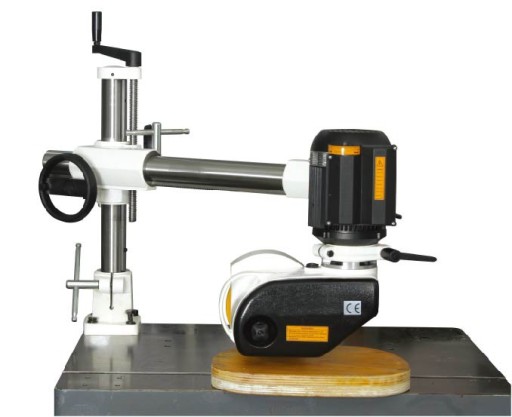

Posuw mechaniczny do elementów prosto i krzywoliniowych AF14

Posuw AF 14 docisk materiału służy do automatycznego przesuwu oklejanego elementu z jednoczesnym dociskiem górnym. Posuw ten znajduje szczególne zastosowanie podczas oklejania formatek o większych gabarytach.

Posuw AF14 jest idealny do okleiniarek, frezarek, pił stołowych na prostych i krzywoliniowych powierzchniach.

Możliwość obrotu o się o 360 °, sprawdza się przy produkcji blatów stołów, krzeseł, i nie tylko!

Kontrola prędkości posuwu - dzięki zakresowi ośmiu prędkości i wymiennemu zestawowi kół zębatych podajnik kopii AF14 zapewnia spójność podawania materiału. Posuw wsteczny jest dostępny za pomocą przełącznika wyboru.

Zawieszenie rolki Rolka jest obciążona sprężyną, aby utrzymać stały nacisk, z zawieszeniem rolki do 25mm.

Cechy - Posuw mechaniczny do elementów prosto i krzywoliniowych AF14

• Moc/Obrót: 0,375 KW, 1 lub 3 fazy / Do przodu/Do tyłu
• Zakres prędkości (50Hz): 2/3/4/6/7/10/15/20 m/min
• Zakres prędkości (60 Hz): 2/2,5/4/5/7/9/14/18,5 m/min
• Wysokość posuwu z uchwytem: 750 mm
• Długość posuwu z uchwytem i ramieniem: 1100 mm
• Szerokość posuwu: 380 mm
• Rolka: Φ180 x 40 mm x 1 szt
• Zawieszenie rolki: 25 mm
• Średnica kolumny: Φ 58 mm
• Zakres obrotu: 360 °
• Waga netto: 20 + 34 kg
• Waga brutto: 22 + 36 kg
• Opakowanie na posuw dł./sze./wys.: 560 x 540 x 290 mm
• Opakowanie na stojak: 770 x 320 x 290 mm
